ACO GM-X hemelwaterafvoersysteem voor daken en balkons

ACO GM-X verzinkt stalen hemelwaterafvoersystemen zijn ontworpen voor de afvoer van regenwater dat valt op daken, balkons, galerijen en parkeerdekken. Dit modulaire systeem is geschikt voor toepassingsgebieden waar duurzaamheid, robuustheid en brandveiligheid van belang zijn. ACO GM-X heeft een lange levensduur en past qua design bij panden met een historische uitstraling en moderne architectuur.

Liever een RVS leidingssyteem? Kies dan voor ACO Pipe.


Productvoordelen

  • corrosiebestendig
  • lange levensduur
  • kathodische bescherming
  • duurzaam en robuust
  • breukvast
  • vormvast
  • uv-bestendig
  • vorstbestendig
  • gunstige geluidwerende eigenschappen

Functioneel en vandalismebestendig

Door de realisatie van steeds meer gebouwen met gecombineerde functies, zoals wonen, verzorging, educatie, commercie en parkeren, worden steeds hogere eisen gesteld aan functionaliteit, brandveiligheid en vandaalbestendige systemen. Het ACO GM-X leveringsprogramma bestaat uit ronde en vierkante hemelwaterafvoerbuizen met een wanddikte van 1,5mm dat deze niet bij een geringe belasting indeuken, dit in tegenstelling tot zinken leidingen waarbij de wanddikte slechts 0,7 mm bedraagt.

ACO GM-X verzinkt stalen leidingsystemen zijn KOMO gecertificeerd volgens BRL 2024 en NEN-EN 1123 voor verzinkt stalen buizen zodat niet alleen de buizen, maar ook de productie van de leidingsystemen onafhankelijk door een keuringsinstantie (in dit geval KIWA) wordt gecontroleerd.

Brandveilig

Afhankelijk van de ruimten waarin afvoerleidingen worden aangebracht worden eisen gesteld aan het materiaal ten aanzien van de bijdrage tot de brandvoortplanting en de beperking van rookontwikkeling. De buizen van de ACO GM-X leidingsystemen voldoen aan de hoogste waarde van brandveiligheid Klasse A1 (onbrandbaar). Veel afvoeren (onderuitlaat DN100) zijn te voorzien van een brandmanchet waarmee deze voldoet aan R = 120 min. Dit is de hoogste klasse van veiligheid wanneer het gaat om het verspreiden van brand of rook, dat in veel gevallen nog gevaarlijker is dan de brand zelf.

Extra lange levensduur

Verzinkt stalen GM-X leidingen en hulpstukken worden gemaakt uit koud getrokken gelaste buis. Deze wordt zowel in- als uitwendig voorzien van een zinklaag van 80 μm. De binnenkant wordt standaard voorzien van een epoxy coating van 35 μm waarmee uitspoeling van zink naar het regenwater voorkomen wordt en een extra lange levensduur gegarandeerd wordt. Deze combinatie van zink en coating noemen wij een “duplex systeem”. Onze duplex systemen gaan onder normale omstandigheden een mensenleven mee.

Doorvoeren

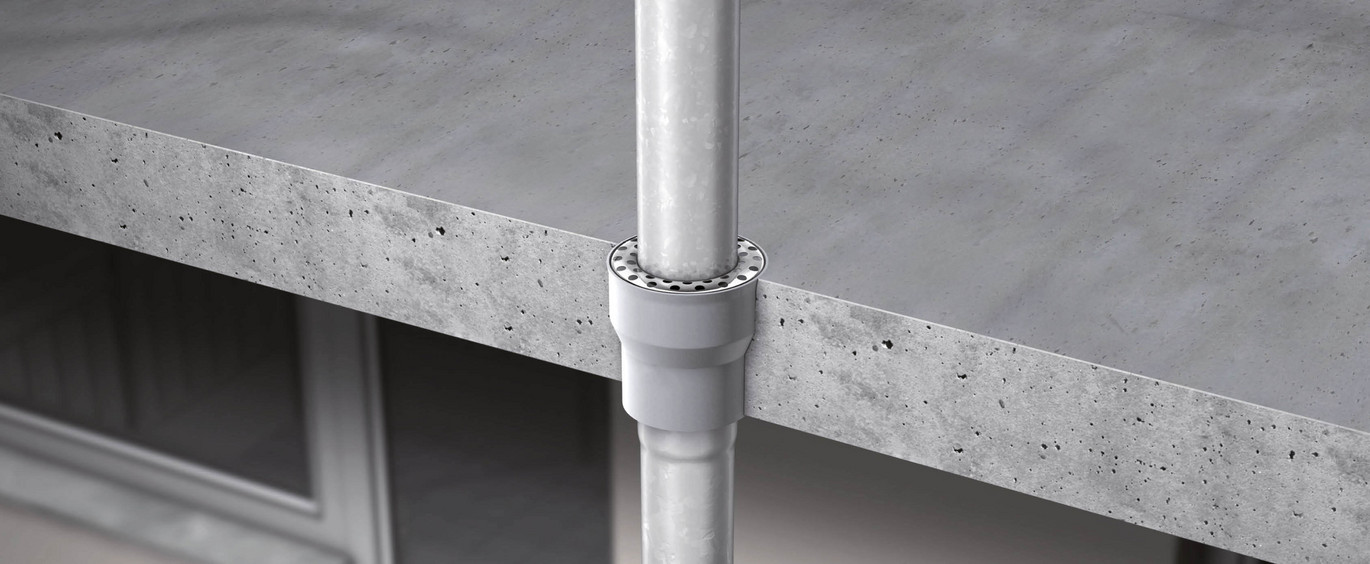

Door de robuustheid van de GM-X hemelwaterafvoerbuizen worden deze vaak toegepast op balkons en galerijen van flats, kantoren, ziekenhuizen en appartementencomplexen. Hier is vaak sprake van doorvoeren door betonelementen, al dan niet met een mogelijkheid voor zijdelings toestromend regenwater. We spreken van doorvoeren wanneer een HWA leiding van de bovengelegen verdieping direct op de balkonafvoer wordt aangesloten. Is dit niet het geval, dan spreken we van een afvoer. Het balkon af- en doorvoeren programma is uitgevoerd in RVS 304, een materiaal dat chemisch zeer resistent is tegen beton. Dit in tegenstelling tot verzinkt staal, waarbij op den duur corrosieproblemen kunnen ontstaan. De uitzettingscoëfficiënt van RVS komt vrijwel overeen met die van beton, zodat de kans op microscheuren en lekkages kunnen worden uitgesloten. ACO GM-X balkon af- en doorvoeren kunnen worden uitgevoerd met een vaste spie of als klok. De klok wordt vooral toegepast wanneer deze wordt ingestort in prefab betondelen en heeft als voordeel dat de manchetverbinding niet in het zicht komt. Nadeel is wel dat vooraf de exacte dikte van de vloer en daarmee de hoogte van de klok bekend moet zijn. Klokdoorvoeren zijn leverbaar in standaard hoogtes, maar voor grotere projecten ook op maat te maken. Natuurlijk kan een klok ook al bij de prefab productie van betonplaten mee worden ingestort. De klok af- en doorvoeren zijn leverbaar in verschillende afmetingen, waaraan de gangbare hemelwaterafvoeren in kunststof kunnen worden aangesloten (Ø80 en Ø100) als ook GM-X hemelwaterafvoerbuizen.

ACO GM-X renovatiedoorvoer

De renovatiedoorvoeren zijn speciaal door ACO ontwikkeld om te worden toegepast op plaatsen waar de oude, bestaande afvoeren zijn verwijderd. Na het boren wordt de doorvoer geplaatst en door middel van een knelmanchet vloeistofdicht in het boorgat aangebracht. Vervolgens kan eenvoudig, door middel van het aanvullen met krimpvrije vloeimortel, het boorgat aangevuld worden. De renovatiedoorvoer is als klokdoorvoer uitgevoerd zodat de buis ook aan de onderzijde van de doorvoer kan worden aangesloten zonder dat het manchet zichtbaar is.
