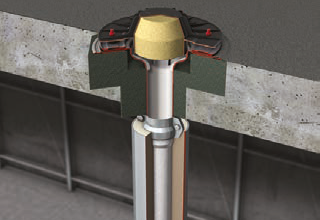

complete afvoeren 1-delig/hellingshoek: 90° – DN70

productvoordelen

  • Op dichtheid geteste combinatie
  • Levering van de afvoerput -compleet- als één verpakkingseenheid

productinformatie

  • Vlakdakafvoeren volgens NEN-EN 1253
  • Van RVS (AISI 304)
  • Bouwmateriaalklasse A1
  • Met functioneel onderdeel
  • Afdichtmembraan
  • Zonder afdichtmembraan
  • Sarnafil TG 66‑15
    • Voor losse plaatsing
    • Voor begroeide, van grind voorziene, beloopbare en berijdbare daken
    • Voor daken met Belasting
  • Sikaplan 15 G
    • Voor de losse plaatsing met mechanische bevestiging
    • Voor daken zonder belasting
  • Van RVS, materiaal AISI 304
  • Getest volgens NEN-EN 1253-2
  • Bouwmateriaalklasse A1, niet brandbaar
  • Luchtsluis met brandbeveiligingsinzetstuk
  • Met klemflens voor aansluiting met afdichtingsbaan
  • Geschikt voor èèn afdichtingslaag

infobox

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen Sarnafil TG 66‑15 en Sikaplan 15 G per uitvoering: Opslagduur tot max. 14 dagen.

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen van andere fabrikanten: op aanvraag.

Opmerking: Bij processen zonder afdichtmembraan, moet het afdichtingselement afzonderlijk worden besteld.

controleschacht

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Omschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse K3

isolatie-element

afbeelding
Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
    • Verjongde spie: 90°
Omschrijving
  • Van schuimglas
  • Hoogte: 100 mm

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
    • DN40 – DN125
  • Attika Jet van RVS
    • DN50 – DN70
  • Noodafvoer Turboflow van RVS
    • DN50 – DN70
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN70 – DN100
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 25W

grindkorf voor omgekeerd dak

Geschikt voor
  • Afvoeren voor vlakdak Spin-serie van RVS
  • Noodafwatering Spin van RVS
  • Afvoeren voor vlakdak Jet-serie van RVS (gebruik zonder stuwring)
Omschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse H1,5

schuifflens

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 70
    • Verjongde spie: 90°
Omschrijving
  • Van RVS, materiaal AISI304
  • Voor onverwarmde uitvoering

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • Van EPDM

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • PVC-soepel

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • NBR/SBR

flensafdichting

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Omschrijving
  • Van EPDM
  • Voor roostergoten
  • Dikte: 5 mm

isolatie

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Omschrijving
  • Voor invoeropening-/mof
  • Van polystyreen, PS30
  • Volgens DIN 18164

isolatie

afbeelding
Geschikt voor
  • Inlaattrechter
Omschrijving
  • Van polystyreen, PS30
  • Volgens DIN 18164

isolatie

afbeelding
Geschikt voor
  • Afvoeren voor vlakdak Jet/Spin-serie en noodafvoer Turboflow van RVS
    • Hellingshoek: 90°
,
  • Ø75
Omschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • Gewicht: 0,6kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
    • DN 100
Omschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • DN70
Omschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø100
Omschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm

opstuwring

afbeelding
Geschikt voor
  • Platdakafvoeren Jet van RVS
    • Verjongde spie: 90°
Omschrijving
  • Van RVS, materiaal AISI304

grindkorf met luchtsluis

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • DN70
Omschrijving
  • Uitvoering met brandwerende massa
  • Met algemene officiële goedkeuring AbZ: Z‑19.17‑1872

hitteschild

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • DN70
Omschrijving
  • Van RVS
  • Met pluggen M 8 en inbusschroeven M 8 x 16

isolatie-element

afbeelding
Geschikt voor
  • Vlakdakafvoeren onderste gedeelte Jet van RVS
    • DN70
    • Aansluiting: 90°
  • Vlakdakafvoeren onderste gedeelte Spin van gietijzer
    • DN70
    • Aansluiting: 90°
  • Vlakdakafvoerlichaam Spin van RVS
    • DN70
    • Aansluiting: 90°
Omschrijving
  • Van schuimglas
  • Hoogte: 100 mm

isolatie-element

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Omschrijving
  • Van schuimglas
  • Hoogte: 100 mm

isolatiebehuizing

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Omschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Voor lengte-uitlijning

isolatiebehuizing

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 100
    • Verjongde spie: 90°
Omschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Als lengte-uitlijning

verloopstuk

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Omschrijving
  • Van verzinkt staal
  • Verloop van DN70 naar DN40
  • Lengte: 95mm

verloopstuk

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Omschrijving
  • Van verzinkt staal
  • Verloop van DN70 naar DN50
  • Lengte: 105mm

verloopstuk

Geschikt voor
  • Platdakafvoeren Jet van RVS
    • Verjongde spie: 90°
    • DN 100
  • Platdakdoorvoer Multiflex
    • DN 100
Omschrijving
  • Van verzinkt staal
  • Verloopstuk van DN100 naar DN70
  • Lengte: 130mm

verloopstuk

Geschikt voor
  • Platdakafvoeren Jet van RVS
    • Verjongde spie: 90°
    • DN 100
  • Platdakdoorvoer Multiflex
    • DN 100
Omschrijving
  • Van verzinkt staal
  • Verloopstuk van DN100 naar DN80
  • Lengte: 130mm

maasrooster

Geschikt voor
  • Opzetstuk Profiline
    • 38150
    • 38801
Omschrijving
  • Verzinkt staal
  • Maaswijdte: 30 x 10mm
  • Niet verkneveld
