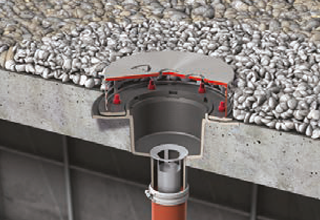

vlakdakafvoeren Passavant Jet – UV-afwatering


productinformatie

  • Afvoerput DN80
  • Uit gietijzer
  • Met coating (transportbescherming)
  • Gecontroleerd volgens NEN-EN 1253-2
  • Met klemflens
  • Met sijpelopeningen
  • Met UV-onderdeel
  • Passende componenten

aansluitstukhellingshoek: 90°

nominale afmetingafvoercapaciteituitsparinggewichtartikelnr.Onthouden
[l/s][mm][kg]
afbeeldingDN 8017160 x 3308,07038.10.12
nominale afmetingafvoercapaciteituitsparinggewichtartikelnr.
DN 8017 l/s160 x 330 mm8,0 kg7038.10.12

hoogteverstelling

afbeelding
Geschikt voor
  • Kiezelvang
    • 7000.12.00
    • 7000.02.00
Omschrijving
  • Van RVS
  • Met 2 bevestigingsschroeven
  • Hoogte: 65mm
  • Alleen te gebruiken in combinatie met grindkorf
  • gewicht: 0,3 kg

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN125/DN150
  • Vlakdakafvoeren Spin van gietijzer
    • DN100 – DN150
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN80
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,6 kg

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN125/DN150
  • Vlakdakafvoeren Spin van gietijzer
    • DN100 – DN150
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN80
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,4 kg

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN125/DN150
  • Vlakdakafvoeren Spin van gietijzer
    • DN100 – DN150
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN80
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,5 kg

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
    • DN40 – DN125
  • Attika Jet van RVS
    • DN50 – DN70
  • Noodafvoer Turboflow van RVS
    • DN50 – DN70
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN70 – DN100
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 25W
  • gewicht: 0,3 kg

Hoogteverstelring

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN125/DN150
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN80
  • Rooster met frame
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Omschrijving
  • Van gecoat gietijzer
  • Belastingsklasse M125
  • Hoogte instelbaar: 25 – 40mm
  • gewicht: 1,4 kg

Hoogteverstelring

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN125/DN150
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN80
  • Rooster met frame
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Omschrijving
  • Van gecoat gietijzer
  • Belastingsklasse M125
  • Hoogte instelbaar: 45 – 60mm
  • gewicht: 2,1 kg

Isolatiering voor bovendeel

afbeelding
Geschikt voor
  • Bovendeel van gietijzer
    • DN80/DN125/DN150
    • Aansluithoek: 90°
Omschrijving
  • Van PUR
  • gewicht: 1,9 kg

lipafdichtring

Geschikt voor
  • Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
  • Staurohr für Notüberlauf
  • Finor 2-teilig aus Gusseisen
Omschrijving
  • Diameter: 186mm

Isolatie-element voor afvoerput

afbeelding
Geschikt voor
  • Afvoer voor vlakdak Passavant Jet van gietijzer
    • DN80
    • Hellingshoek 90°
Omschrijving
  • Van PUR
  • gewicht: 0,5 kg

Pitot-buis

afbeelding
Geschikt voor
  • Afvoer voor vlakdak Passavant Jet van gietijzer
    • DN80
    • Hellingshoek 90°
Omschrijving
  • Voor het ombouwen van de afvoer voor plat dak Passavant Jet DN 80 in een noodoverloop
  • Met lamellenafdichtring
  • Voor 1- en 2-delige uitvoering
  • gewicht: 1 kg
