Opvoerinstallatie voor afvalwater Muli Pro-PE K duo

afbeelding

productvoordelen

  • Groot nuttig reservoirvolume
  • Verschillende instroomhoogtes
  • Hoge gebruiksveiligheid door stuwpijp en luchtbelleninjectie
  • Geschikt voor vethoudend afvalwater
  • Op parallelsysteem uitbreidbaar
  • Energiebesparende kanaalwaaierpomp
  • Aangepast aan deurmaat: 780mm

productinformatie

  • Fecaliënopvoerinstallatie conform NEN-EN 12050
  • Toepassingsgebieden
    • Meergezinswoningen
    • Kleinere commerciële objecten met sterke afvalwateraccumulatie
    • Achter vetafscheiders tot NG 20
    • Bij lange drukleidingtrajecten met grotere hoogteverschillen
  • Opvangbak van polyethyleen
  • Met aftapschroef
  • Met aansluiting voor handmatige membraanpomp R 1½"
  • Met bevestigingsset naar opdrijfveilige verankering
  • Met 4 horizontale toevoeraansluitstukken Ø150
  • Met 1 verticaal toevoeraansluitstuk Ø150/200
  • Met 1 inspectieopening, inwendige breedte: 250mm
  • Met ventilatieaansluiting Ø100 naar aansluiting aan kunststofbuis
  • Aansluiting drukleiding
    • Met 2 speciale-retourklep Ø80 (Ø100 bij ACO Muli Pro PE K-75 duo) met hefvoorziening
    • Met spruitstuk
    • Met speciaal bevestigingsstuk Ø100 naar aansluiting de drukleiding van 108 – 114,3mm buisbuitendiameter
  • 2 pompaggregaten
    • Motor 400V, 50Hz
    • Beschermingssoort IP68
    • Met assen- en glijringafdichting
    • Met kanaalwiel
  • Pneumatische niveauschakeling met stuwpijp en pneumatische stuurleiding
  • Compacte compressor voor luchtbelleninjectie
  • Schakel- en waarschuwingsapparaat
    • Beschermingssoort IP54
    • Met 1,5m kabel en CEE-stekker
    • Met potentiaalvrije verzamelstorings- en bedrijfsmelding
    • Incl. 10m bekabeling tussen hefinstallatie en schakelkast

infobox

Opmerking: De max. temperatuur mag alleen voor korte tijd bereikt worden.

typemotorvermogenkenmerkenkorrel-

afmetingen
Volumetanktotale-

volumes
gewichtartikelnr.downloadsOnthouden
P1P2stroom-

opname
span-

ning
aantal

omwentelingen
inlaat-

hoogte Z1
inlaat-

hoogte Z2
inlaat-

hoogte Z3
inlaat van boven
[kW][kW][A][V][t/min][mm][l][l][l][l][l][kg]
ACO Passavant Muli Pro-PE K-15 duo2,011,53,64001450702403053303305203030175.13.17
ACO Passavant Muli Pro-PE K-22 duo2,942,25,24001450702403053303305203140175.13.18
ACO Passavant Muli Pro-PE K-30 duo3,8736,64001450702403053303305203460175.13.19
Muli Pro-PE K‑55 duo6,715,511,64001450702403053303305204010175.13.20
ACO Passavant Muli Pro-PE K-75 duo8,977,515,540014501002403053303305204100175.13.21
typemotorvermogenkenmerkenkorrelgrootteVolumetotale-

volumes
gewichtartikelnr.
P1P2stroomopnamespanningaantal omwentelingeninlaathoogte Z1inlaathoogte Z2inlaathoogte Z3inlaat van boven
ACO Passavant Muli Pro-PE K-15 duo2,01 kW1,5 kW3,6 A400 V1450 t/min70 mm240 l305 l330 l330 l520 l303 kg0175.13.17
ACO Passavant Muli Pro-PE K-22 duo2,94 kW2,2 kW5,2 A400 V1450 t/min70 mm240 l305 l330 l330 l520 l314 kg0175.13.18
ACO Passavant Muli Pro-PE K-30 duo3,87 kW3 kW6,6 A400 V1450 t/min70 mm240 l305 l330 l330 l520 l346 kg0175.13.19
Muli Pro-PE K‑55 duo6,71 kW5,5 kW11,6 A400 V1450 t/min70 mm240 l305 l330 l330 l520 l401 kg0175.13.20
ACO Passavant Muli Pro-PE K-75 duo8,97 kW7,5 kW15,5 A400 V1450 t/min100 mm240 l305 l330 l330 l520 l410 kg0175.13.21

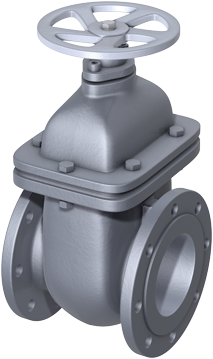

schuifafsluiter DN100 voor drukzijde

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Van gietijzer
  • Voor persleiding
  • Bouwlengte: 190mm
  • gewicht: 34,3 kg

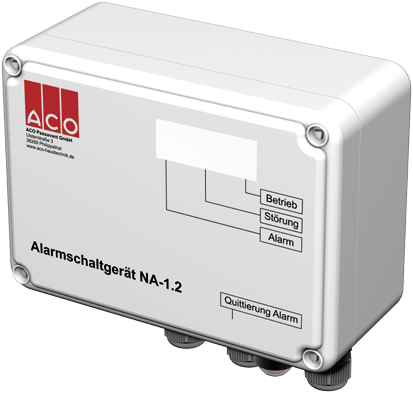

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

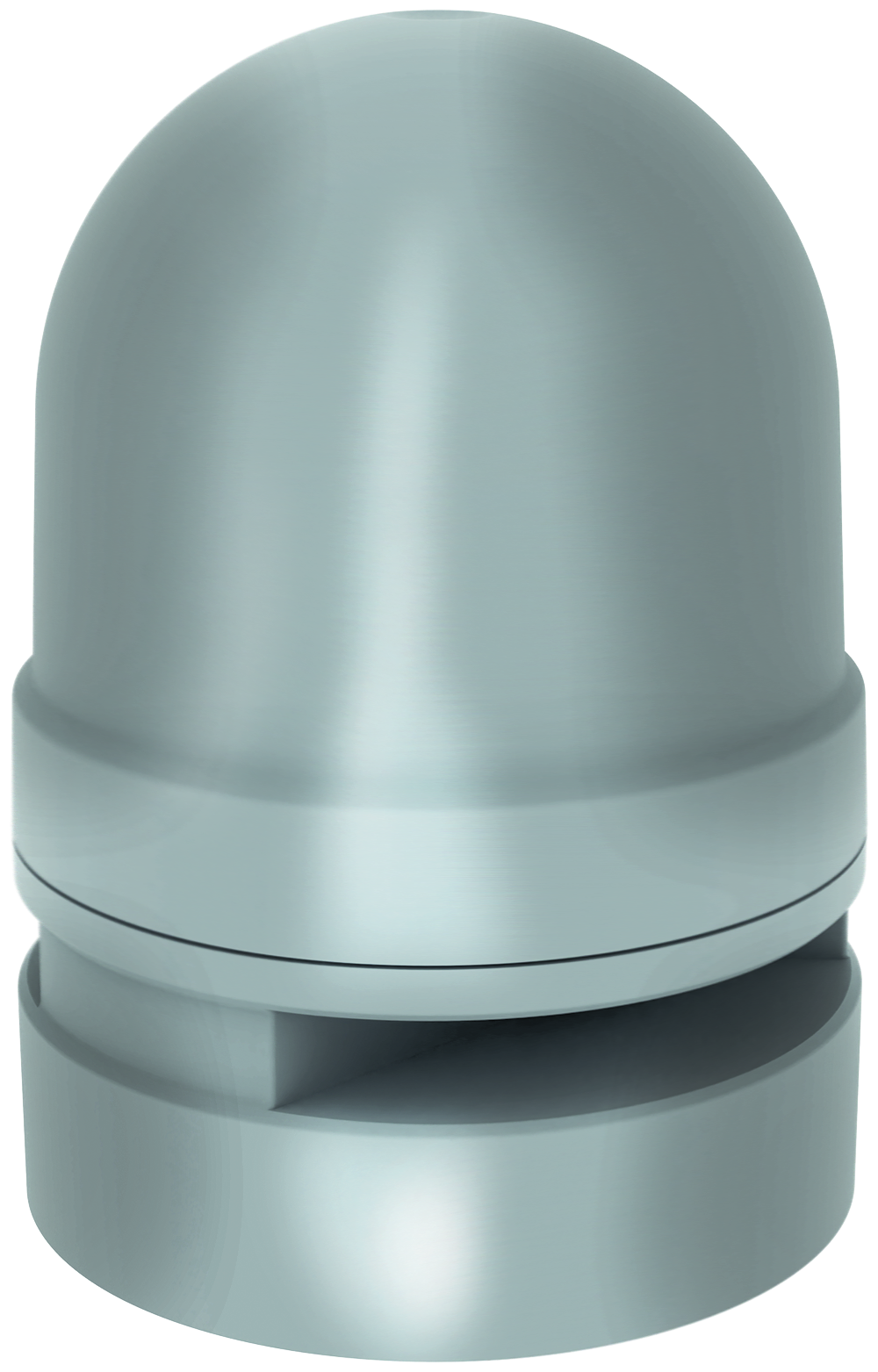

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 30 mA
  • Afmeting: Ø62x85 mm (L/B x T)
  • Beschermingssoort: IP66
  • 95 dB(A)
  • gewicht: 0,3 kg

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg

schuifafsluiter DN80 voor drukzijde

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Van gietijzer
  • Voor persleiding
  • Bouwlengte: 180mm
  • gewicht: 24 kg

O-ring

afbeelding
Geschikt voor
  • LipuSmart-P
  • Powerlift Set
  • Fäkablock II
  • Alle Muli afvalwateropvoerinstallaties
Omschrijving
  • Als reserveonderdeel voor persleiding DN80
  • gewicht: 0,3 kg

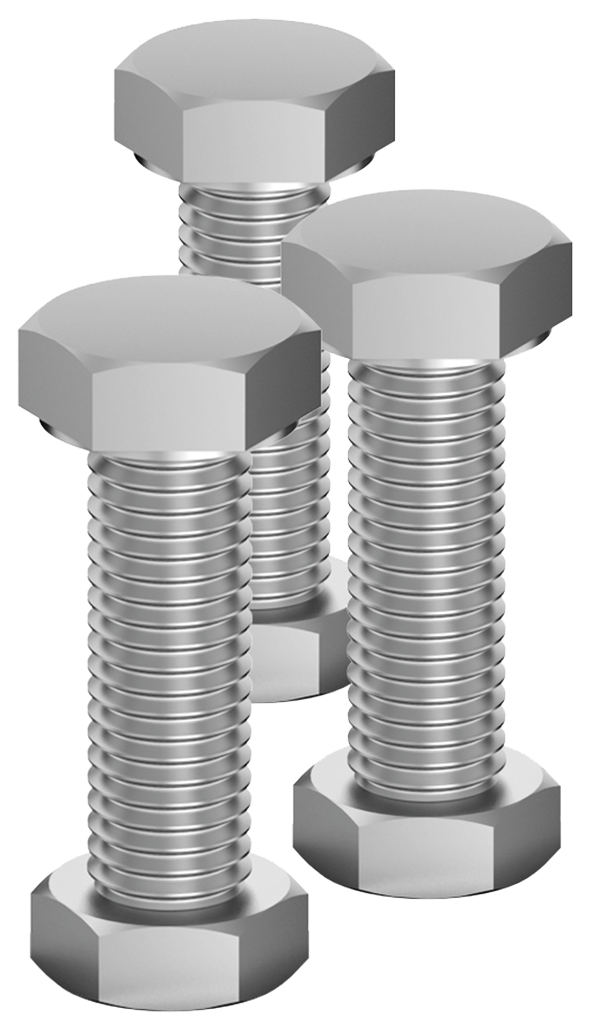

Bevestigingsset DN 80

afbeelding
Geschikt voor
  • Afsluitkraan
    • 0159.09.89
Omschrijving
  • 8 schroeven en moeren
  • 1 afdichting
  • gewicht: 1,3 kg

bevestigingsset DN100

afbeelding
Geschikt voor
  • Afsluitkraan
    • 0159.09.90
Omschrijving
  • 8 schroeven en moeren
  • 1 afdichting
  • gewicht: 1,3 kg

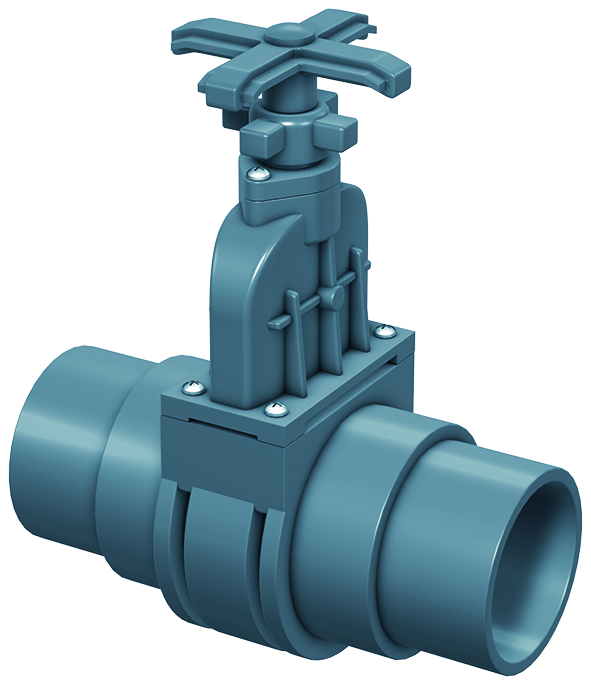

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Vetafscheider van polyethyleen
  • Zetmeelafscheider van polyethyleen
  • Slibvangputten type 2 en 4
  • LipuMobil – type 0,5
Omschrijving
  • Van PVC
  • Spie Ø110 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
  • Totale maten: 176 x 360mm (l x h)
  • gewicht: 5,9 kg

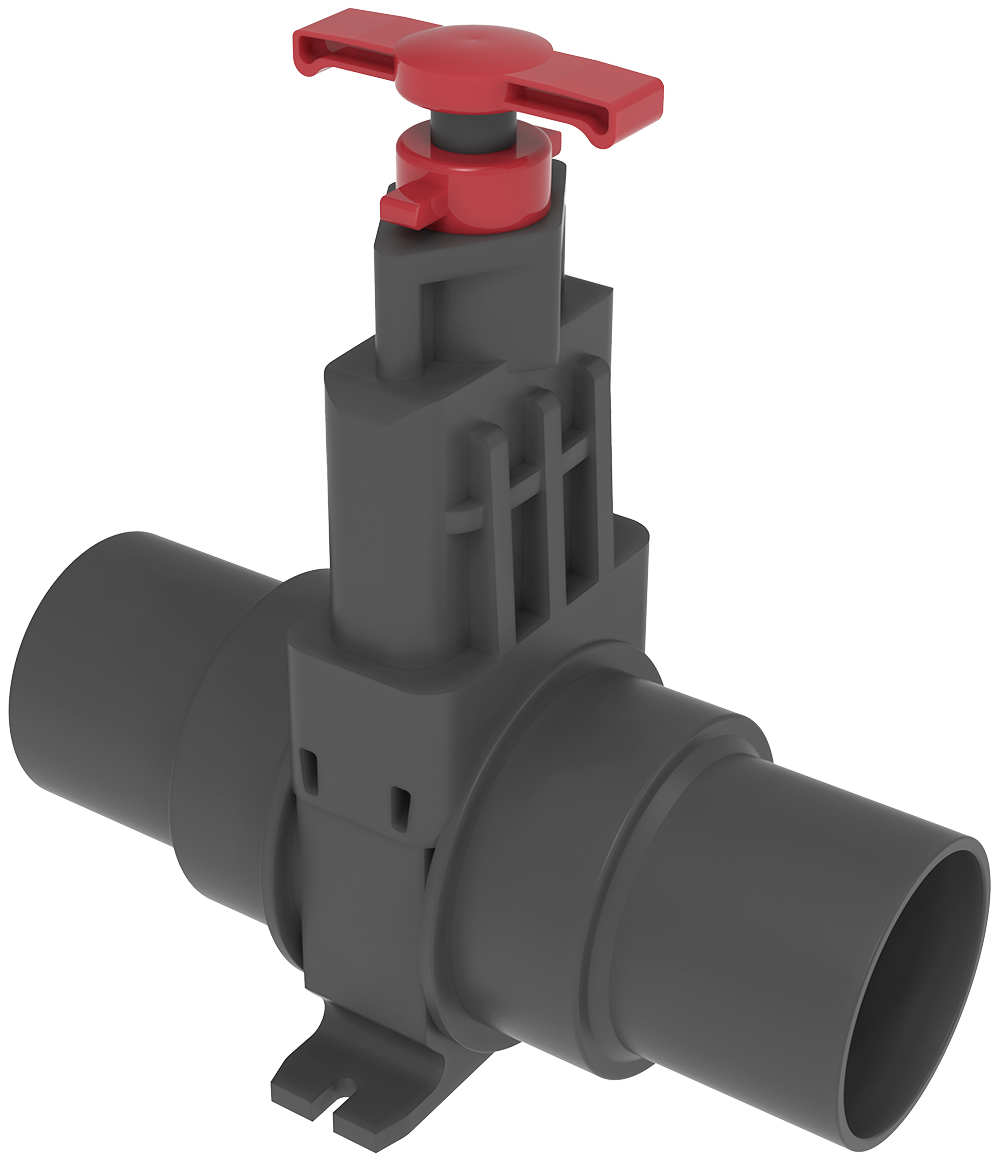

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Vetafscheider van polyethyleen
  • Zetmeelafscheider van polyethyleen
  • Slibvangputten type 7 tot 10
Omschrijving
  • Van PVC
  • Spie Ø160 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
  • Totale maten: 226 x 420mm (l x h)
  • gewicht: 10,2 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg

Inlaatschuif DN 200

afbeelding
Geschikt voor
  • Opvoerinstallatie
    • Muli-Star DDP 1/2
  • Vetafscheider van polyethyleen
    • Vanaf NG 20
Omschrijving
  • Van PVC
  • Aan beide zijden mof 200mm met lamellenafdichtring
  • Totale maten: 264 x 637mm (l x h)
  • gewicht: 8,4 kg

Handmembraanpomp R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Voor wandmontage
  • Incl. slang
    • Binnendiameter: 48 x 80 mm
  • Incl. slangklemmen
    • Binnendiameter: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • gewicht: 14,4 kg

Driewegkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 3,3 kg

Afsluitkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 1 kg
