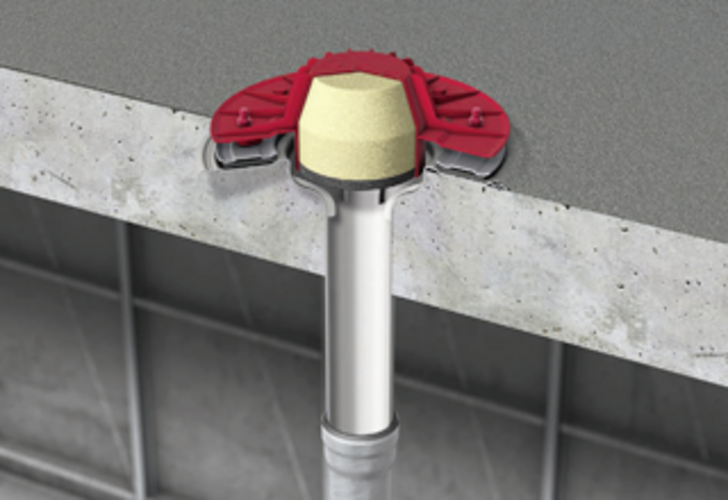

complete afvoeren 1-delig/hellingshoek: 90° – DN70
productvoordelen
- Op dichtheid geteste combinatie
- Levering van de afvoerput -compleet- als één verpakkingseenheid
productinformatie
- Vlakdakafvoeren volgens NEN-EN 1253
- Van RVS (AISI 304)
- Bouwmateriaalklasse A1
- Luchtsluis met brandbeveiligingsinzetstuk
- Isolatie
- Ongeïsoleerd met/zonder verwarming
- Sarnafil TG 66‑15
- Voor losse plaatsing
- Voor begroeide, van grind voorziene, beloopbare en berijdbare daken
- Voor daken met belasting
- Sikaplan 15 G
- Voor de losse plaatsing met mechanische bevestiging
- Tot een dakhelling van maximaal 20°
- Voor daken zonder belasting
- Van RVS, materiaal AISI 304
- Getest volgens NEN-EN 1253-2
- Bouwmateriaalklasse A1, niet brandbaar
- Luchtsluis met brandbeveiligingsinzetstuk
- Met klemflens voor aansluiting met afdichtingsbaan
- Geschikt voor èèn afdichtingslaag
brandbeveiliging
brandklasse R30 – R120 gecertificeerd volgens AbZ: Z-19.17-1872
infobox
Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen Sarnafil TG 66‑15 en Sikaplan 15 G per uitvoering: Opslagcapaciteit tot max. 14 dagen.
Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen van andere fabrikanten: op aanvraag.
Opmerking: Bij processen zonder afdichtmembraan, moet het afdichtingselement afzonderlijk worden besteld.

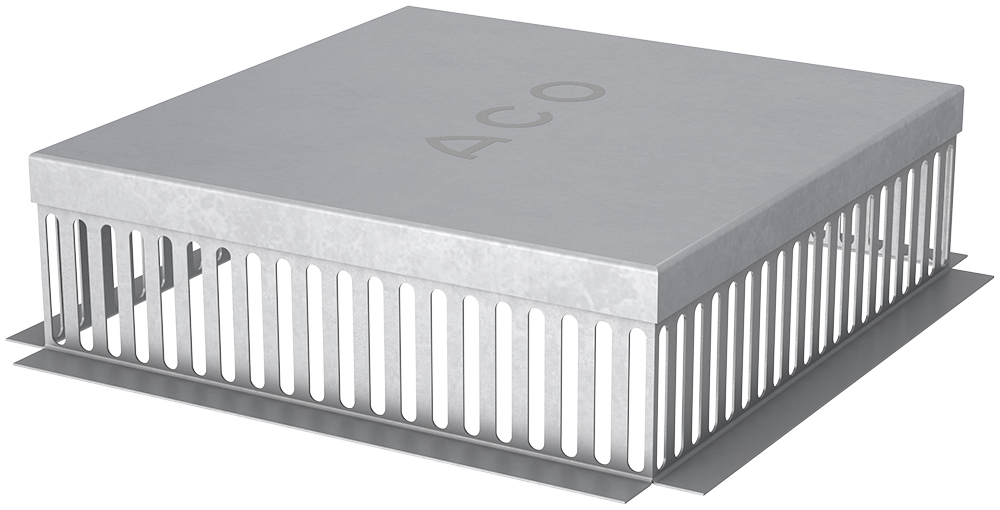

controleschacht
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
- Van RVS, materiaal AISI304
- Belastingsklasse K3
- gewicht: 5,3 kg
isolatie-element
Geschikt voor
- Platdakafvoeren Spin van RVS
- DN 70/DN 100
- Verjongde spie: 90°
Beschrijving
- Van schuimglas
- Hoogte: 100 mm
- gewicht: 1,3 kg

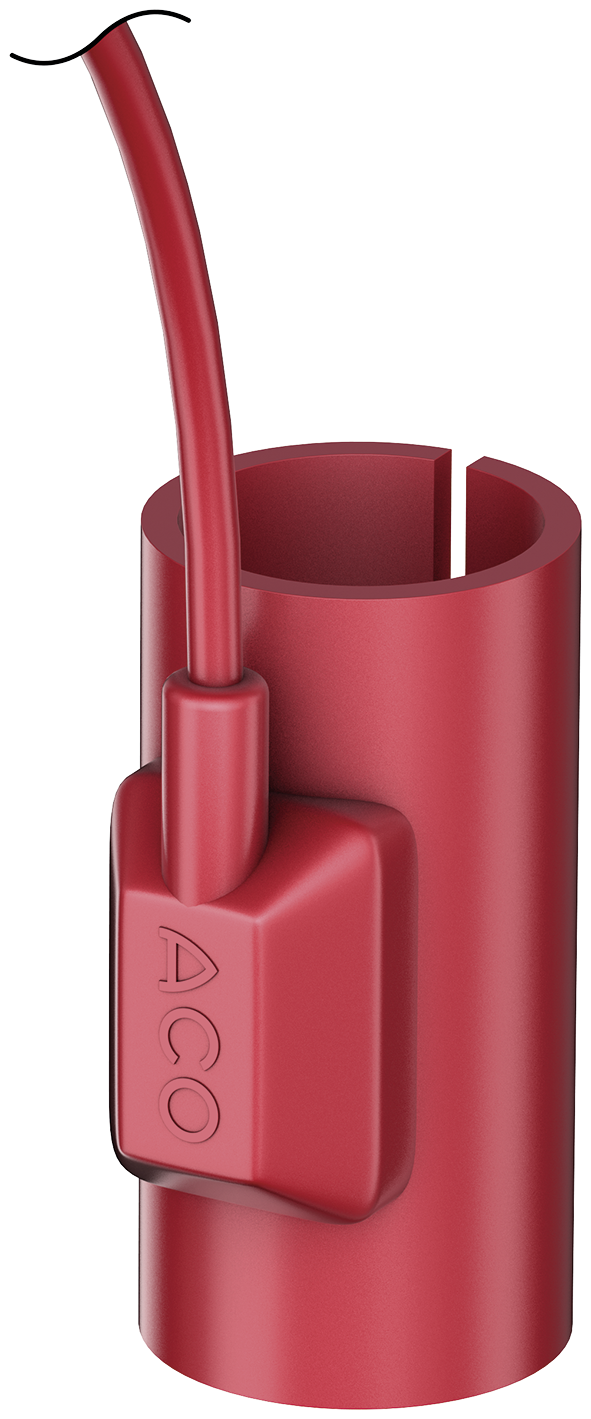

vlakdakverwarming met thermostaat
Geschikt voor
- Vlakdakafvoeren Jet/Spin-serie van RVS
- DN40 – DN125
- Attika Jet van RVS
- DN50 – DN70
- Noodafvoer Turboflow van RVS
- DN50 – DN70
- Vlakdakafvoeren Passavant Spin van gietijzer
- DN70 – DN100
- Vlakdakafvoeren Passavant Jet van gietijzer
- DN50
Beschrijving
- Netaansluiting: 220 – 240V/AC
- Beschermingsklasse: IP67
- Aansluitleiding
- H05RN-F2x1,0
- Lengte: 1m
- Nominaal vermogen: 25W
- gewicht: 0,3 kg
luchtsluis
Beschrijving
- Uitvoering met brandwerende massa
- Met algemene officiële goedkeuring AbZ: Z‑19.17‑1872
- gewicht: 0,7 kg

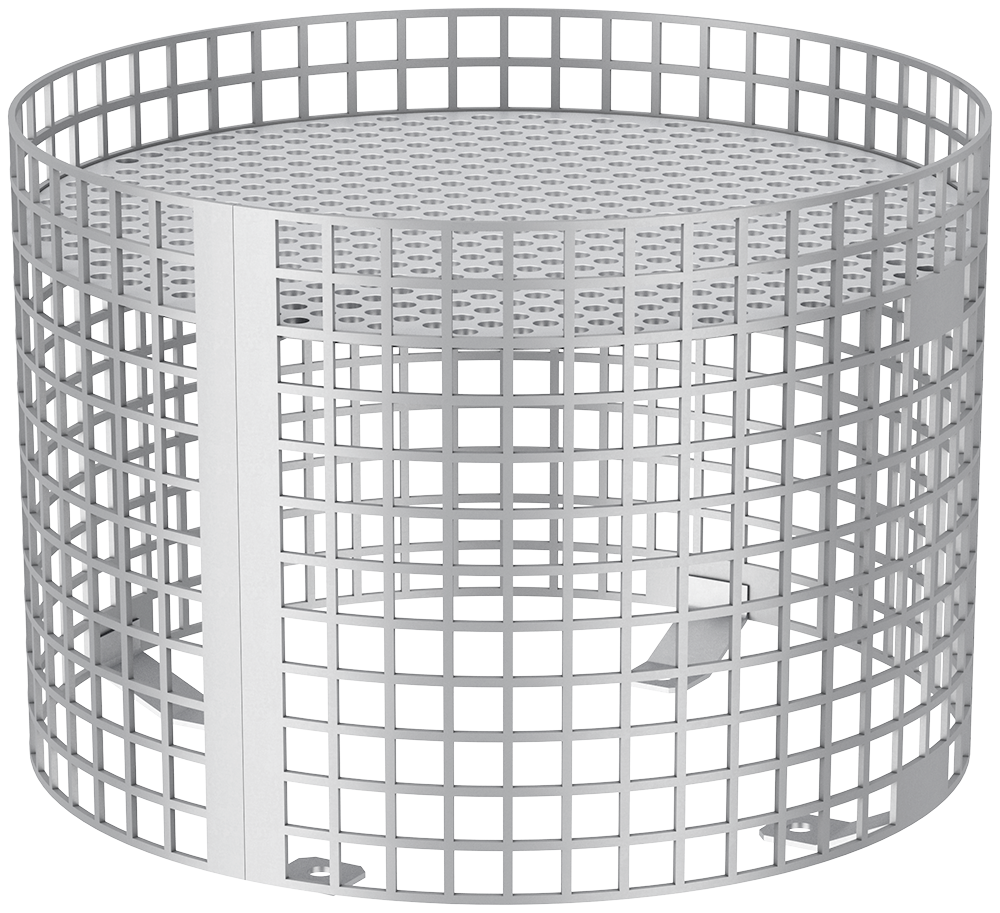

grindkorf voor omgekeerd dak
Geschikt voor
- Afvoeren voor vlakdak Spin-serie van RVS
- Noodafwatering Spin van RVS
- Afvoeren voor vlakdak Jet-serie van RVS (gebruik zonder stuwring)
Beschrijving
- Van RVS, materiaal AISI304
- Belastingsklasse H1,5
- gewicht: 1,5 kg
schuifflens
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
- DN 70
- Verjongde spie: 90°
Beschrijving
- Van RVS, materiaal AISI304
- Voor onverwarmde uitvoering
- gewicht: 2,2 kg
flensafdichting
Geschikt voor
- Vlakdakafvoeren Jet/Spin-serie van RVS
- Attiek-dakafvoeren Spin/Jet
- Ø50/Ø70
- Vlakdakdoorvoer Multiflex
- Ø70 – Ø125
- Noodafvoer Turboflow
- Ø50/Ø70
Beschrijving
- Dikte: 4mm
- Van EPDM
- gewicht: 0,2 kg
flensafdichting
Geschikt voor
- Vlakdakafvoeren Jet/Spin-serie van RVS
- Attiek-dakafvoeren Spin/Jet
- Ø50/Ø70
- Vlakdakdoorvoer Multiflex
- Ø70 – Ø125
- Noodafvoer Turboflow
- Ø50/Ø70
Beschrijving
- Dikte: 4mm
- PVC-weich
- gewicht: 0,3 kg
flensafdichting
Geschikt voor
- Vlakdakafvoeren Jet/Spin-serie van RVS
- Attiek-dakafvoeren Spin/Jet
- Ø50/Ø70
- Vlakdakdoorvoer Multiflex
- Ø70 – Ø125
- Noodafvoer Turboflow
- Ø50/Ø70
Beschrijving
- Dikte: 4mm
- NBR/SBR
- gewicht: 0,3 kg
flensafdichting
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
- Van EPDM
- Voor roostergoten
- Dikte: 5 mm
- gewicht: 0,2 kg
isolatie
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- Aansluiting: 90°
- DN70
Beschrijving
- Voor invoeropening-/mof
- Van polystyreen, PS30
- Volgens DIN 18164
- gewicht: 0,1 kg
isolatie
Geschikt voor
- Inlaattrechter
Beschrijving
- Van polystyreen, PS30
- Volgens DIN 18164
- gewicht: 0,1 kg
isolatie
Geschikt voor
- Afvoeren voor vlakdak Jet/Spin-serie en noodafvoer Turboflow van RVS
- Hellingshoek: 90°
- Ø75
Beschrijving
- Voor invoeropening-/mof
- Van steenwol, bouwmateriaalklasse A1
- Gewicht: 0,6kg
- gewicht: 0,8 kg
isolatie
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
- Verjongde spie: 90°
- DN 100
Beschrijving
- Voor invoeropening-/mof
- Van steenwol, bouwmateriaalklasse A1
- gewicht: 0,7 kg
isolatie
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
- Verjongde spie: 90°
- DN70
Beschrijving
- Van polystyreen
- Hoogte: 250mm
- Lengte x breedte: 205 x 205mm
- gewicht: 0,2 kg
isolatie
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
- Verjongde spie: 90°
- Ø100
Beschrijving
- Van polystyreen
- Hoogte: 250mm
- Lengte x breedte: 205 x 205mm
- gewicht: 0,2 kg
hitteschild
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- DN70
Beschrijving
- Van RVS
- Met pluggen M 8 en inbusschroeven M 8 x 16
- gewicht: 2,7 kg
isolatie-element
Geschikt voor
- Vlakdakafvoeren onderste gedeelte Jet van RVS
- DN70
- Aansluiting: 90°
- Vlakdakafvoeren onderste gedeelte Spin van gietijzer
- DN70
- Aansluiting: 90°
- Vlakdakafvoerlichaam Spin van RVS
- DN70
- Aansluiting: 90°
Beschrijving
- Van schuimglas
- Hoogte: 100 mm
- gewicht: 0,8 kg
isolatie-element
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- Aansluiting: 90°
- DN70
Beschrijving
- Van schuimglas
- Hoogte: 100 mm
- gewicht: 1,3 kg
isolatiebehuizing
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- Aansluiting: 90°
- DN70
Beschrijving
- Van foamglas
- Hoogte: 150mm
- Voor lengte-uitlijning
- gewicht: 0,3 kg
isolatiebehuizing
Geschikt voor
- Platdakafvoeren Jet/Spin-serie van RVS
- DN 100
- Verjongde spie: 90°
Beschrijving
- Van foamglas
- Hoogte: 150mm
- Als lengte-uitlijning
- gewicht: 0,7 kg

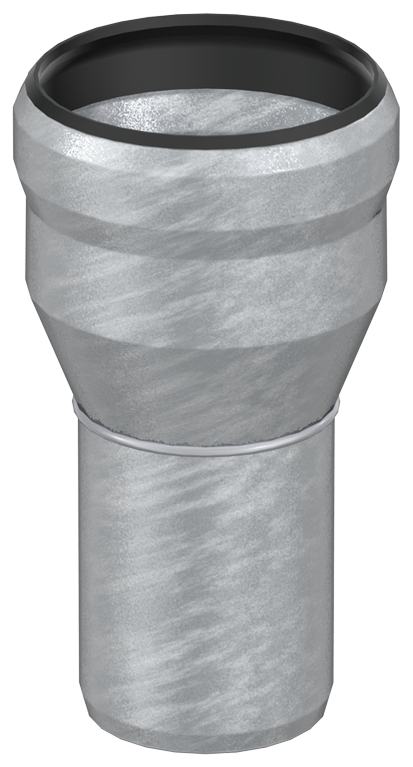

Verloopstuk
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- Aansluiting: 90°
- DN70
Beschrijving
- Van verzinkt staal
- Verloop van DN70 naar DN40
- Lengte: 95mm
- Van verzinkt staal
- Van verzinkt staal
- gewicht: 0,4 kg
Verloopstuk
Geschikt voor
- Vlakdakafvoeren Spin/Jet van RVS
- Aansluiting: 90°
- DN70
Beschrijving
- Van verzinkt staal
- Verloop van DN70 naar DN50
- Lengte: 105mm
- gewicht: 0,4 kg
Verloopstuk
Geschikt voor
- Platdakafvoeren Jet van RVS
- Verjongde spie: 90°
- DN 100
- Platdakdoorvoer Multiflex
- DN 100
Beschrijving
- Van verzinkt staal
- Verloopstuk van DN100 naar DN70
- Lengte: 130mm
- gewicht: 0,8 kg
Verloopstuk
Geschikt voor
- Platdakafvoeren Jet van RVS
- Verjongde spie: 90°
- DN 100
- Platdakdoorvoer Multiflex
- DN 100
Beschrijving
- Van verzinkt staal
- Verloopstuk van DN100 naar DN80
- Lengte: 130mm
- gewicht: 0,9 kg
