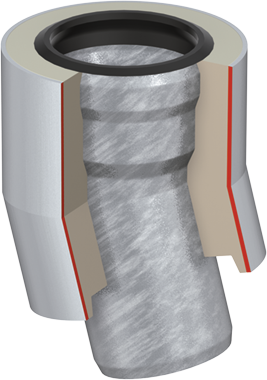

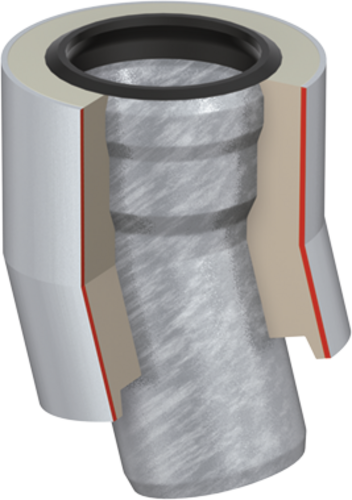

ACO GM-X dubbelwandige bocht

productinformatie

  • Volgens NEN-EN 1123
  • Binnenbuis/mantelbuis: verzinkt staal
  • Met extra binnenafwerking
  • Isolatielaag (PU-hardschuim, FCKW-vrij)
  • Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Nominale buisdiameterafmetingengewichtartikelnr.downloadsOnthouden
DN1b2d2
[mm][mm][kg]
hoek α: 15°
DN 5039890,6604015050
DN 7031,51021,0604015070
DN 100441342,6604015100
DN 125451643,5604015125
DN 150552044,3604015150
hoek α: 30°
hoek α: 45°

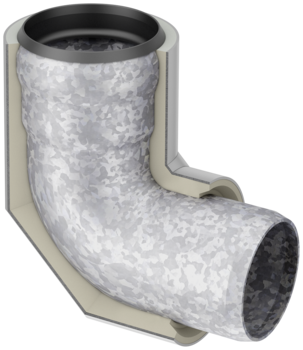

hoek α: 87°
Nominale buisdiameterafmetingengewichtartikelnr.
DN1b2d2
  • 15°
DN 5039 mm89 mm0,6 kg604015050
DN 7031,5 mm102 mm1,0 kg604015070
DN 10044 mm134 mm2,6 kg604015100
DN 12545 mm164 mm3,5 kg604015125
DN 15055 mm204 mm4,3 kg604015150
  • 30°
  • 45°
  • 87°

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN32
    • DN40
    • DN50
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 40mm, d= 90mm, m= 20mm
  • Bevestigingsgaten: 6
  • gewicht: 0,2 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN70
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 103mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN80
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN100
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN125
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 85mm, d= 165mm, m= 53mm
  • Bevestigingsgaten: 6
  • gewicht: 0,4 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN150
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 205mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,5 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN200
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 60mm, d= 274mm, m= 30mm
  • Bevestigingsgaten: 8
  • gewicht: 0,8 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Omschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
