Om een lijnafwateringssysteem zijn functie te laten vervullen dient het verhardingsoppervlak het hemelwater te laten afstromen langs de kortste weg. Hieronder tref je schematisch een aantal mogelijkheden aan.

Heb je advies nodig? Wij komen graag bij je aan tafel of op locatie om het afwateringsvraagstuk te inventariseren. Vervolgens maken onze adviseurs jouw afwateringsplan en systeemontwerp, ondersteund met hydraulische capaciteitsberekeningenn. Wij stellen onze kennis gratis ter beschikking, zodat er betere doordachte en uitvoerbare oplossingen komen die sneller te verwerken zijn. "askACO" noemen we dat. Van deze ‘way of working’ mogen ontwerpers, aannemers en opdrachtgevers gratis gebruik maken. ACO zorgt voor de afwateringsexpertise en jij houdt de eindregie. Dus heb je een vraag over het monitoren, opvangen, reinigen, vasthouden en afvoeren van water? #askACO.

Schema
Terreinverval
Omschrijving

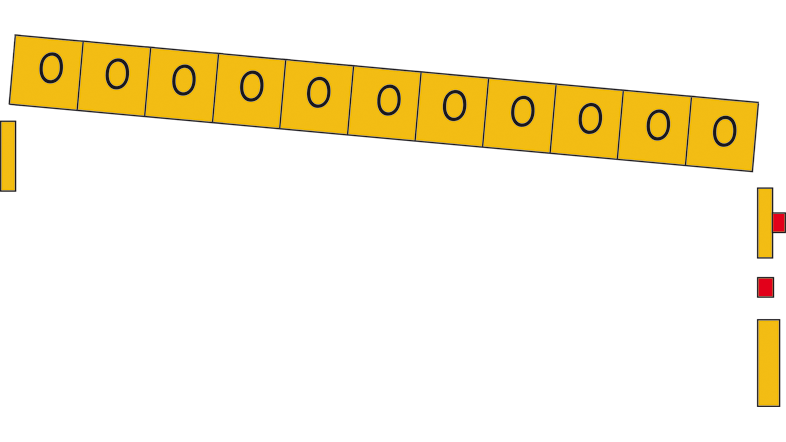

Terreinverval
Als het af te wateren terrein al een natuurlijke helling heeft, uiteraard met de stroomrichting mee, hoeft geen verval worden aangebracht.

Aansluitmogelijkheid


Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.

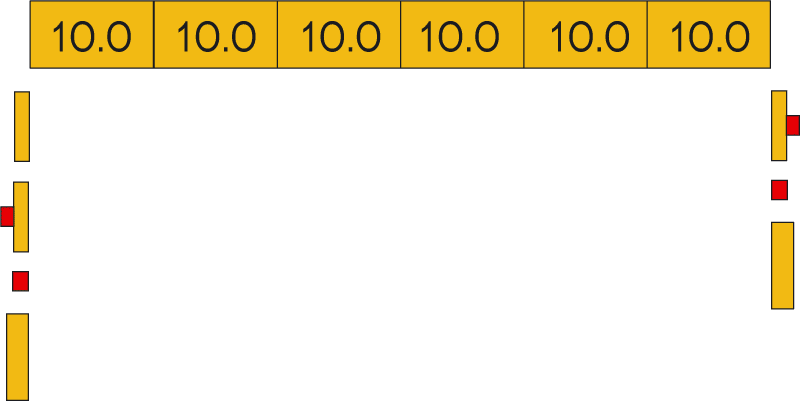

Geen verval

Geen verval
In veel gevallen is het bij toepassingen zonder- of met een gering- terreinverval niet noodzakelijk gootsystemen met ingebouwd verval toe te passen.


Door de natuurlijke stroming van het water richting de afvoeren is een voldoende afwatering verzekerd.

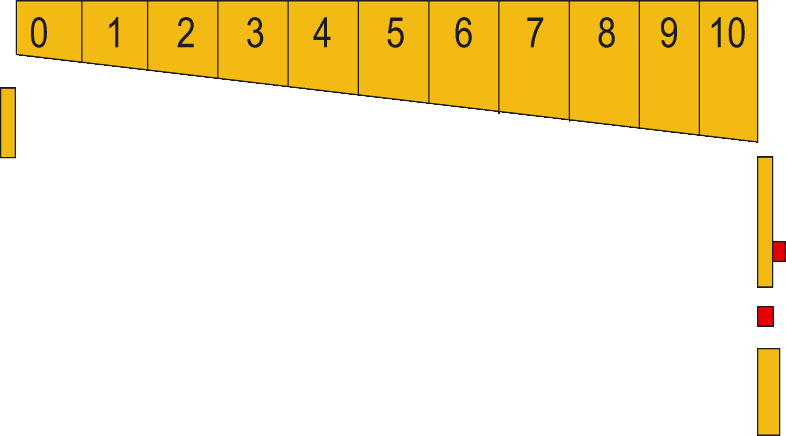

Ingebouwd verval

Ingebouwd verval

- Ingebouwd verval met de helling naar 1 zijde
Ingebouwd verval wordt men name toegepast waneer er absoluut geen klein laagje water in de goten mag blijven staan, zoals bijvoorbeeld in chemie of andere industriële toepassingen.

Ingebouwd verval met de helling naar 2 zijden

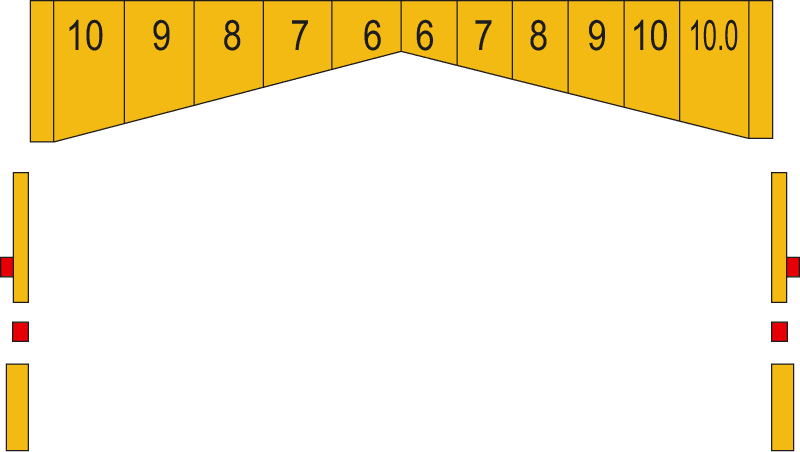

- Ingebouwd verval met de helling naar 2 zijden
Al dan niet in combinatie met elementen van 0,5 m of elementen zonder een ingebouwd verval.

Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.

Ingebouwd verval met de helling naar het midden

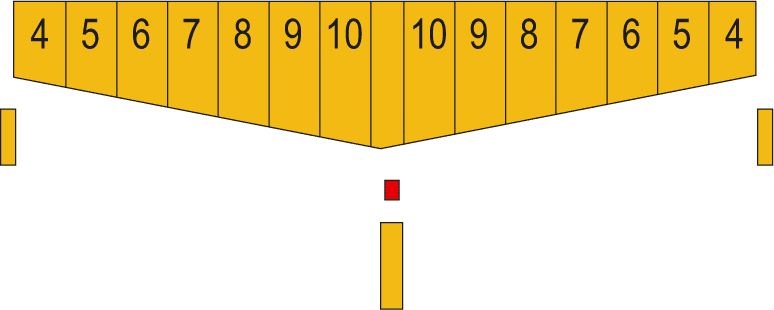

- Ingebouwd verval met de helling naar het midden
Al dan niet in combinatie met elementen van 0,5 m of elementen zonder een ingebouwd verval.

Onderuitloop of zandvanger op het diepste punt.

Ingebouwd verval met de helling naar meerdere aansluitpunten

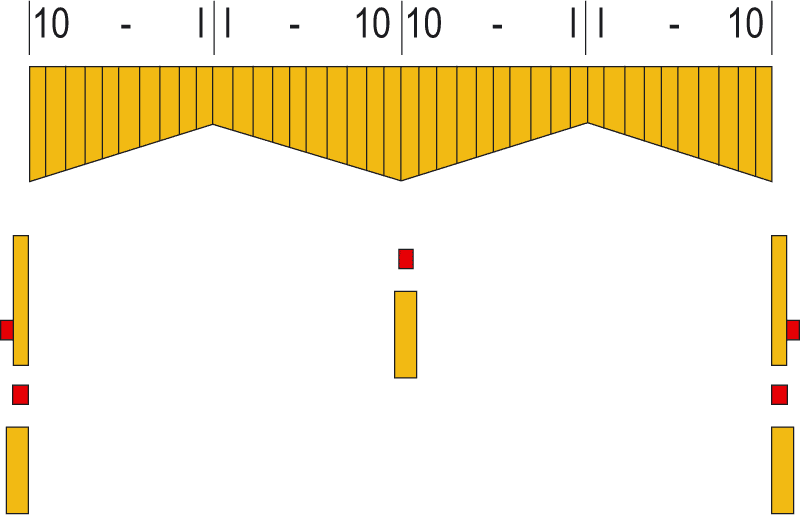

- Ingebouwd verval met de helling naar meerdere aansluitpunten
Al dan niet in combinatie met elementen van 0,5 m of elementen zonder een ingebouwd verval.

Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.

Trapsgewijs verval

Trapsgewijs verval

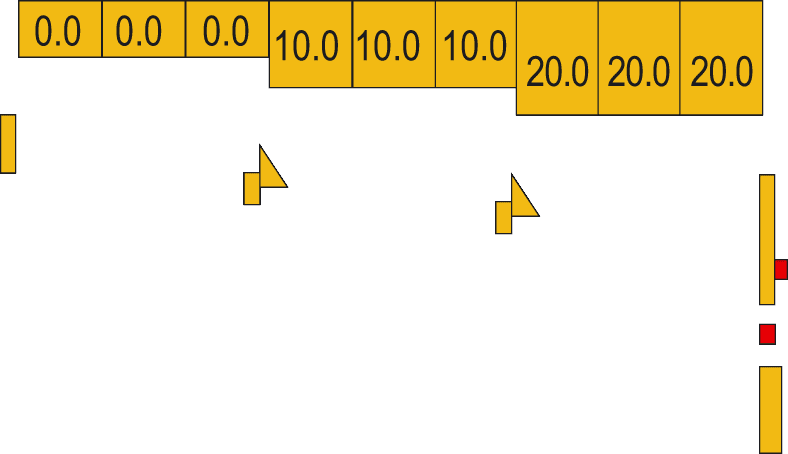

- Trapsgewijs verval met de helling naar 1 zijde
Al dan niet in combinatie met elementen van 0,5 m.

Overgangselement voor de overbrugging van de hoogteverschillen.


Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.

Trapsgewijs verval met de helling naar 2 zijden

- Trapsgewijs verval met de helling naar 2 zijden
Al dan niet in combinatie met elementen van 0,5 m.

Overgangselement voor de overbrugging van de hoogteverschillen.

Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.

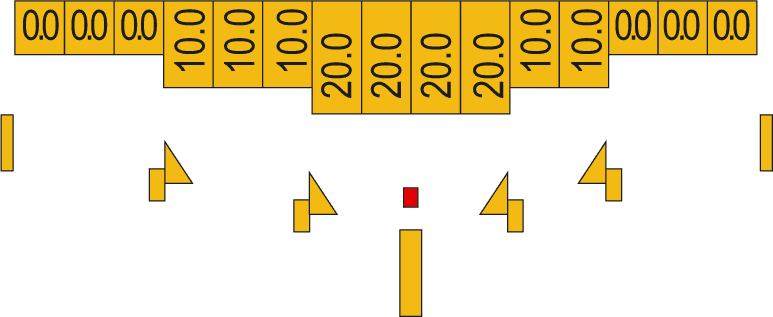

Trapsgewijs verval met de helling naar het midden

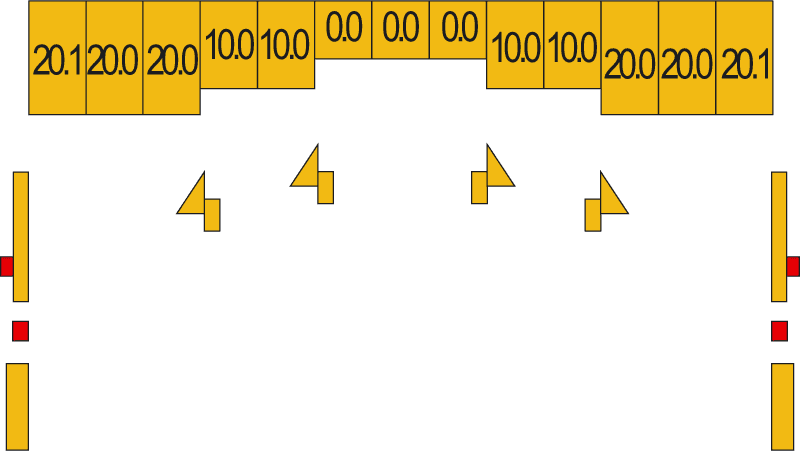

- Trapsgewijs verval met de helling naar het midden
Al dan niet in combinatie met elementen van 0,5 m.

Overgangselement voor de overbrugging van de hoogteverschillen.

Onderuitloop of zandvanger op het diepste punt.

Trapsgewijs verval met de helling naar meerdere aansluitpunten

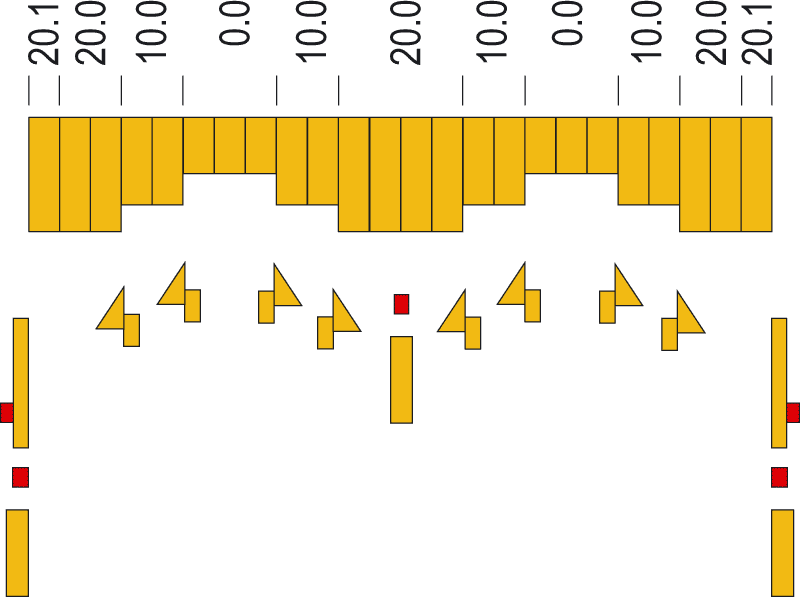

- Trapsgewijs verval met de helling naar meerdere aansluitpunten
Al dan niet in combinatie met elementen van 0,5 m.

Overgangselement voor de overbrugging van de hoogteverschillen.

Zij- of onderuitloop of vuil- of zandvanger op het diepste punt.
