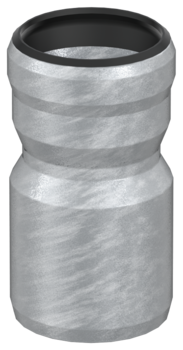

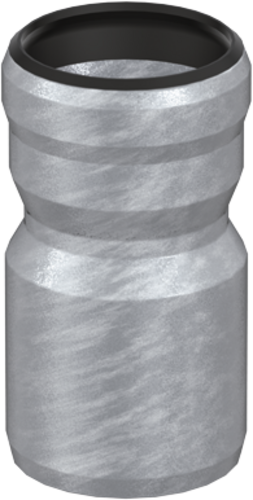

Aansluitsluitonderdelen van ACO GM-X met overschuifmof 1 A naar kunststof-mof

productvoordelen

  • Materiaal: verzinkt staal
    • Bouwmateriaalklasse: A1
    • Niet brandbaar
    • Geen inbrengen van extra vuurbelasting

productinformatie

  • Niet brandbaar, bouwmateriaalklasse A1
  • Van verzinkt staal
  • Met extra binnenafwerking
  • Conform NEN-EN 1123
  • Met een mof 1A

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Opmerking: Nominale diameters Ø125/Ø150 passen rechtstreeks.

Nominale breedte buisafmetingengewichtartikelnr.downloadsOnthouden
nominale breedte op ACO GM-Xnominale breedte op Pipe/KA/HT/KGfl1
[mm][mm][kg]
DN 4050 mm45600,16E40300040
DN 5050 mm45600,2E40300050
DN 7075 mm60950,47E40310070
110 mm801200,84E40311070
DN 80110 mm801151,3E40311080
DN 100110 mm801100,97E40311100
125 mm801301,0E40312100
DN 125125 mm851301,72E40312125
DN 150160 mm901502,1E40312150
DN 200200 mm1101506,48E40316200
Nominale breedte buisafmetingengewichtartikelnr.
nominale breedte op ACO GM-Xnominale breedte op Pipe/KA/HT/KGfl1
DN 4050 mm45 mm60 mm0,16 kgE40300040
DN 5050 mm45 mm60 mm0,2 kgE40300050
DN 7075 mm60 mm95 mm0,47 kgE40310070
DN 70110 mm80 mm120 mm0,84 kgE40311070
DN 80110 mm80 mm115 mm1,3 kgE40311080
DN 100110 mm80 mm110 mm0,97 kgE40311100
DN 100125 mm80 mm130 mm1,0 kgE40312100
DN 125125 mm85 mm130 mm1,72 kgE40312125
DN 150160 mm90 mm150 mm2,1 kgE40312150
DN 200200 mm110 mm150 mm6,48 kgE40316200

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN32
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN40
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN50
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN70
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,5 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN80
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN100
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN125
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN40
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,2 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN50
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN70
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,4 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN80
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,5 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN100
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,9 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN125
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 1,2 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN150

Omschrijving
  • gewicht: 1,8 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN200

Omschrijving
  • gewicht: 2,5 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN40
  • Schroefdraad: M 8
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,1 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN70
  • Schroefdraad: M8
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN80
  • Schroefdraad: M10
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN100
  • Schroefdraad: M 10
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN125
  • Schroefdraad: M 12
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,7 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN150
  • Schroefdraad: M 12
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,5 kg

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Omschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
