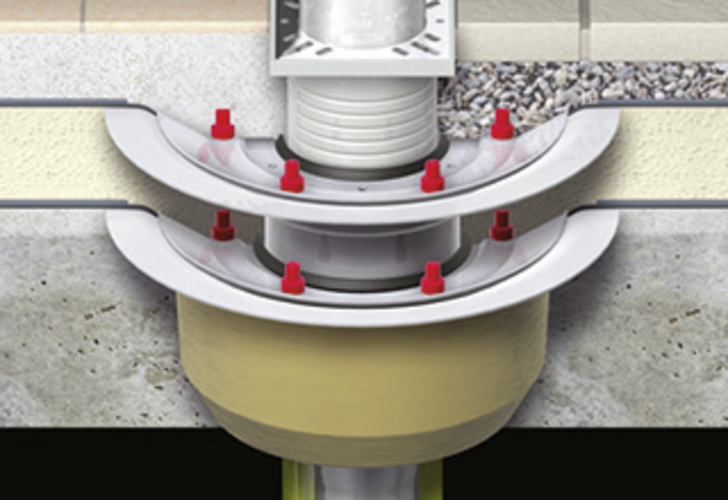

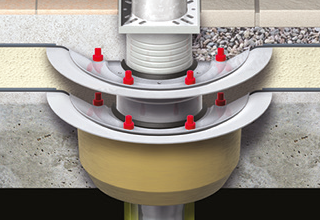

Puthuis DN50 – DN100 met vaste flens – geïsoleerd

productvoordelen

  • Aanpassing aan bouwkundige omstandigheden door modulairsysteem
Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Afvoerput Ø70 – Ø100
  • Van RVS (AISI 304)
  • Gecontroleerd conform NEN-EN 1253
  • Voor plaatsing in beton
  • Voor balkonplaten met vochtafdichting
  • Met warmte-isolatie

aansluitstukhellingshoek: 90°

nominale afmetingafvoercapaciteit volgens DINAfmetingengewichtartikelnr.downloadsOnthouden
d1l1m12
[l/s][mm][mm][mm][kg]
afbeeldingDN 707,573191453,150174.44.40
DN 1005,1102206603,20174.44.41

aansluitstukhellingshoek: 1,5°

nominale afmetingafvoercapaciteit volgens DINAfmetingengewichtartikelnr.downloadsOnthouden
d1hh2h3l1m12
[l/s][mm][mm][mm][mm][mm][mm][kg]
afbeeldingDN 705,57390121160220453,20174.44.60
DN 1009102104150185230604,050174.44.61
nominale afmetingafvoercapaciteit volgens DINgewichtartikelnr.
aansluitstukhellingshoek:
  • 90°
DN 707,5 l/s3,15 kg0174.44.40
DN 1005,1 l/s3,2 kg0174.44.41
aansluitstukhellingshoek:
  • 1,5°

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van kunststof
  • DN70
  • Raamwerkmaat: 125 x 125mm
  • gewicht: 0,2 kg
Downloads
Onthouden
Artikelnr.
0174.43.20

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van kunststof
  • Ø110
  • Raamwerkmaat: 150 x 150mm
  • gewicht: 0,2 kg
Downloads
Onthouden
Artikelnr.
0174.43.21

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN70
  • Raamwerkmaat (R): 123 x 123mm
  • gewicht: 0,6 kg
Downloads
Onthouden
Artikelnr.
0174.43.22

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • Ø110
  • Raamwerkmaat (R): 148 x 148mm
  • gewicht: 1 kg
Downloads
Onthouden
Artikelnr.
0174.43.23

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN70
  • Raamwerkmaat (R): 123 x 123mm
  • gewicht: 0,4 kg
Downloads
Onthouden
Artikelnr.
0174.43.24

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoerlichaam DN100 (∅ 133mm)
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • Ø110
  • Raamwerkmaat (R): 148 x 148mm
  • gewicht: 0,6 kg
Downloads
Onthouden
Artikelnr.
0174.43.26

contraflens

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Zonder sijpelopeningen
  • Alleen voor onderste afdichtingsniveau
  • Van RVS, materiaal AISI304
  • DN100
    • Incl. manchet DN125
  • gewicht: 1,1 kg
Downloads
Onthouden
Artikelnr.
0174.44.37

contraflens

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Met sijpelopeningen
  • Alleen voor bovenste afdichtingsniveau
  • Van RVS, materiaal AISI304
  • Ø75
  • Incl. afdichtelement: Ø110
  • gewicht: 1,2 kg
Downloads
Onthouden
Artikelnr.
0174.44.38

contraflens

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Met sijpelopeningen
  • Alleen voor bovenste afdichtingsniveau
  • Van RVS, materiaal AISI304
  • Ø110
  • Incl. afdichtelement: Ø125
  • gewicht: 1,1 kg
Downloads
Onthouden
Artikelnr.
0174.44.39

flensafdichting

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van EPDM
  • Dikte: 1,5mm
  • gewicht: 0,1 kg
Downloads
Onthouden
Artikelnr.
0174.48.59

ophoogelement

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerput
    • Directafvoer
Omschrijving
  • Van RVS, materiaal AISI304
  • Met klemflens
  • gewicht: 2,4 kg
Downloads
Onthouden
Artikelnr.
0174.48.64

rooster

afbeelding
Geschikt voor
  • Roosterhouders DN70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Roosterhouders directe balkonafvoeren DN50 / DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Downloads
Onthouden
Artikelnr.
0174.52.58

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,3 kg
Downloads
Onthouden
Artikelnr.
0174.52.59

rooster

afbeelding
Geschikt voor
  • Roosterhouders Ø70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Roosterhouders directe balkonafvoeren DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Downloads
Onthouden
Artikelnr.
0174.52.60

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,2 kg
Downloads
Onthouden
Artikelnr.
0174.52.61
