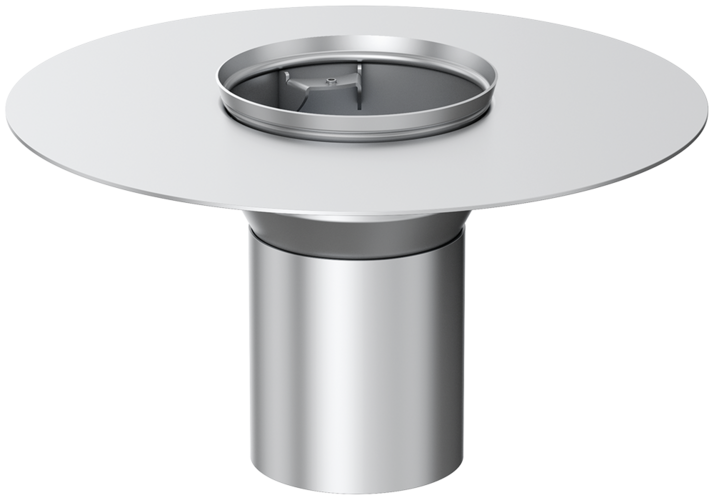

ACO directe balkonafvoer met aansluitflens, met klokafvoer

productvoordelen

  • Aanpassing aan bouwkundige omstandigheden door modulairsysteem
  • Flensbreedte: 100mm, komt overeen met de eisen van EN 1253-2
  • Bruikbaar als enkele en directe afvoer
Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Puthuis AISI304

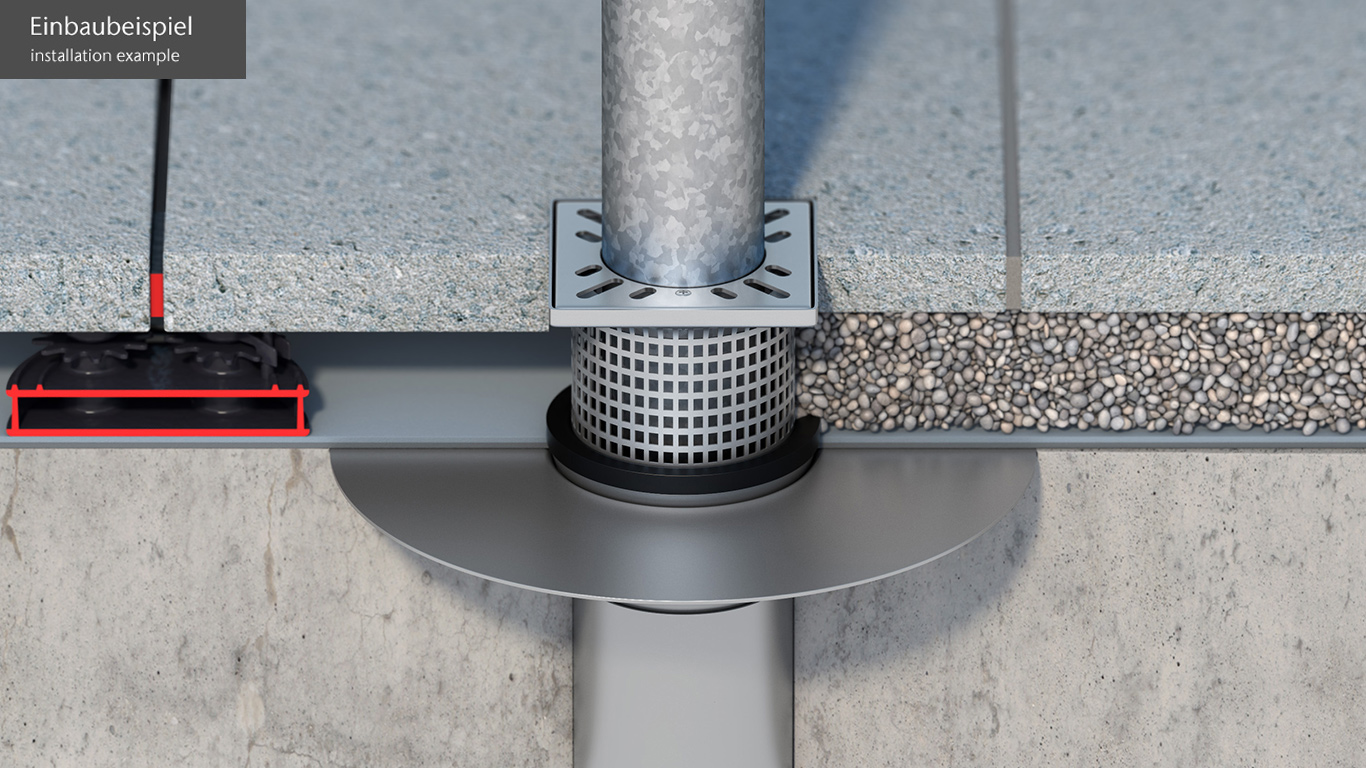

  • Voor directe inbedding in beton
  • Met lijmflens
  • Voor vloeibaar te verwerken afdichtingsstoffen en bitumen-afdichtingsstroken
  • Voor balkonplaten met vochtafdichting
  • Voor balkonplaatdiktes: 120, 140, 160, 180, 200, 220mm
  • Geschikt toebehoren:
    • Ringzeef/zeef voor DN50
    • Ringzeef/zeef/roosterhouder voor DN70 – DN100

aansluitstukhellingshoek: 90°

nominale afmetingAfmetingenartikelnr.Onthouden
d1d2d3d4l2
[mm][mm][mm][mm][mm]
afbeeldingDN 505373983021200174.58.10
1400174.58.11
1600174.58.12
1800174.58.13
2000174.58.14
DN 70731021173251200174.58.20
1400174.58.21
1600174.58.22
1800174.58.23
2000174.58.24
DN 1001021331403501200174.58.30
1400174.58.31
1600174.58.32
1800174.58.33
2000174.58.34
2200174.58.35
nominale afmetingartikelnr.
DN 500174.58.10
DN 500174.58.11
DN 500174.58.12
DN 500174.58.13
DN 500174.58.14
DN 700174.58.20
DN 700174.58.21
DN 700174.58.22
DN 700174.58.23
DN 700174.58.24
DN 1000174.58.30
DN 1000174.58.31
DN 1000174.58.32
DN 1000174.58.33
DN 1000174.58.34
DN 1000174.58.35
afbeelding

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van kunststof
  • DN50/DN70
  • Framemaat: 125x125mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.61

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van kunststof
  • DN100
  • Framemaat: 150x150mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.71

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN50/DN70
  • Framemaat (R): 123 x 123mm
  • Inclusief stelring
  • gewicht: 0,8 kg
Artikelnr.
0174.58.62

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 1,1 kg
Artikelnr.
0174.58.72

roosterhouder

afbeelding
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 0,7 kg
Artikelnr.
0174.58.73

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN50/DN70
  • Framemaat: 123x123mm
  • Inclusief stelring
  • Met zeefgaten
  • gewicht: 0,6 kg
Artikelnr.
0174.58.63

zeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN100
  • h = 8mm
  • d = 141mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.49

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • gewicht: 0,1 kg
Artikelnr.
0174.58.65

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN70
  • h = 12mm
  • d = 118mm
  • d1 = 76mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.56

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN100
  • h = 10mm
  • d = 141mm
  • d1 = 103mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.57

rooster

afbeelding
Geschikt voor
  • Roosterhouders DN70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Roosterhouders directe balkonafvoeren DN50 / DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.58

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,3 kg
Artikelnr.
0174.52.59

rooster

afbeelding
Geschikt voor
  • Roosterhouders directe balkonafvoeren DN50
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, AISI304
  • Roostermaat (R): 117 x 117 mm
  • gewicht: 0,2 kg
Artikelnr.
0174.58.66

rooster

afbeelding
Geschikt voor
  • Roosterhouders Ø70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Roosterhouders directe balkonafvoeren DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.60

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.61

zeefbuis

afbeelding
Omschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN50/ DN70
  • gewicht: 0,8 kg
Artikelnr.
0174.58.64

zeefbuis

afbeelding
Omschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN100
  • gewicht: 0,9 kg
Artikelnr.
0174.58.74

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,4 kg
Artikelnr.
5169.20.26

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,4 kg
Artikelnr.
5169.30.26

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,5 kg
Artikelnr.
5169.40.26
