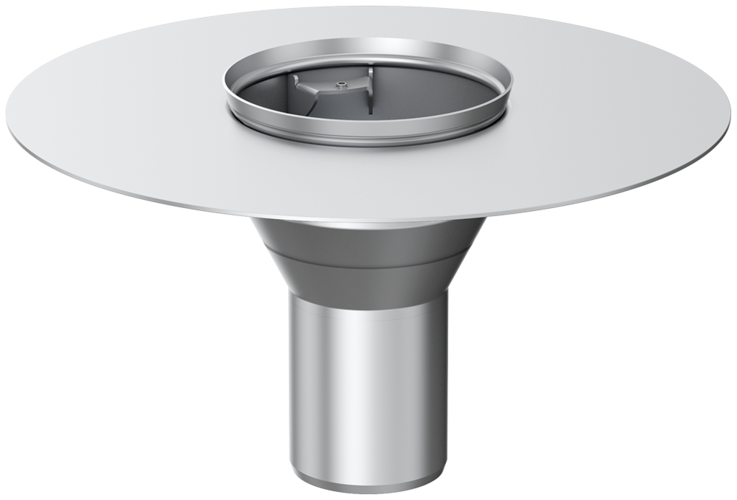

ACO directe balkonafvoer met aansluitflens, met/zonder klokafvoer

productvoordelen

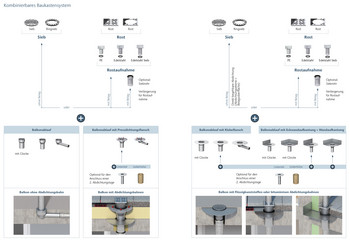

  • Aanpassing aan bouwkundige omstandigheden door modulairsysteem
  • Flensbreedte: 100mm, komt overeen met de eisen van EN 1253-2
  • Bruikbaar als enkele en directe afvoer
Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Puthuis AISI304
  • Voor plaatsing in beton
  • Met lijmflens
  • Voor vloeibaar te verwerken afdichtingsstoffen en bitumen-afdichtingsstroken
  • Voor balkonplaten met vochtafdichting

aansluitstukhellingshoek: 90°

nominale afmetingAfmetingenartikelnr.Onthouden
d1d3d4l2
[mm][mm][mm][mm]
afbeeldingDN 5053983022000174.58.00
DN 70731173252000174.58.01
DN 1001021403502000174.58.02
nominale afmetingartikelnr.
DN 500174.58.00
DN 700174.58.01
DN 1000174.58.02
afbeelding

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van kunststof
  • DN50/DN70
  • Framemaat: 125x125mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.61

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van kunststof
  • DN100
  • Framemaat: 150x150mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.71

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN50/DN70
  • Framemaat (R): 123 x 123mm
  • Inclusief stelring
  • gewicht: 0,8 kg
Artikelnr.
0174.58.62

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 1,1 kg
Artikelnr.
0174.58.72

roosterhouder

afbeelding
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 0,7 kg
Artikelnr.
0174.58.73

roosterhouder

afbeelding
Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN50/DN70
  • Framemaat: 123x123mm
  • Inclusief stelring
  • Met zeefgaten
  • gewicht: 0,6 kg
Artikelnr.
0174.58.63

zeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN100
  • h = 8mm
  • d = 141mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.49

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • gewicht: 0,1 kg
Artikelnr.
0174.58.65

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN70
  • h = 12mm
  • d = 118mm
  • d1 = 76mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.56

ringzeef

afbeelding
Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Omschrijving
  • Van RVS
  • DN100
  • h = 10mm
  • d = 141mm
  • d1 = 103mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.57

rooster

afbeelding
Geschikt voor
  • Roosterhouders DN70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Roosterhouders directe balkonafvoeren DN50 / DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.58

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,3 kg
Artikelnr.
0174.52.59

rooster

afbeelding
Geschikt voor
  • Roosterhouders directe balkonafvoeren DN50
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, AISI304
  • Roostermaat (R): 117 x 117 mm
  • gewicht: 0,2 kg
Artikelnr.
0174.58.66

rooster

afbeelding
Geschikt voor
  • Roosterhouders Ø70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Roosterhouders directe balkonafvoeren DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.60

rooster

afbeelding
Geschikt voor
  • Roosterhouder DN70/DN100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Roosterhouders directe balkonafvoeren DN100
    • 0174.58.71, 0174.58.72, 0174.58.73
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.61

zeefbuis

afbeelding
Omschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN50/ DN70
  • gewicht: 0,8 kg
Artikelnr.
0174.58.64

zeefbuis

afbeelding
Omschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN100
  • gewicht: 0,9 kg
Artikelnr.
0174.58.74

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,4 kg
Artikelnr.
5169.20.26

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,4 kg
Artikelnr.
5169.30.26

flensafdichtings-set

afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakdakafvoeren Spin van gietijzer
    • DN70
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,5 kg
Artikelnr.
5169.40.26
