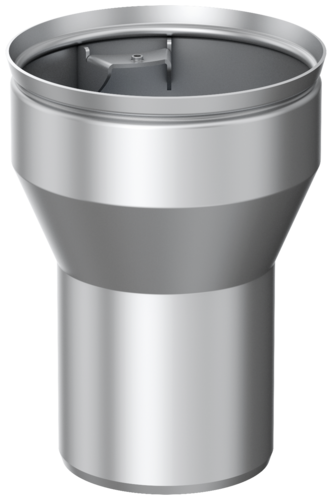

Ablaufkoerper Ohne Anschlussflansch Ohne Glocke 378534

directafvoeren van RVS

productvoordelen

  • Bruikbaar als enkelvoudige of als direct afvoer

productinformatie

  • Puthuis AISI304
  • Voor plaatsing in beton
  • Voor balkonplaten zonder vochtafdichting
  • Geschikt toebehoren
    • Ringzeef/zeef/roosterhouder voor DN70 – DN100

aansluitstukhellingshoek: 90°

nominale afmetingafvoercapaciteit volgens DINAfmetingenartikelnr.Onthouden
d1d3l2
[l/s][mm][mm][mm]
afbeeldingDN 705,6731172000174.58.40
DN 10061021402000174.58.50
nominale afmetingafvoercapaciteit volgens DINartikelnr.
DN 705,6 l/s0174.58.40
DN 1006 l/s0174.58.50
afbeelding

roosterhouder

Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Beschrijving
  • Van kunststof
  • DN50/DN70
  • Framemaat: 125x125mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.61

roosterhouder

Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Beschrijving
  • Van kunststof
  • DN100
  • Framemaat: 150x150mm
  • Inclusief stelring
  • gewicht: 0,2 kg
Artikelnr.
0174.58.71

roosterhouder

Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Beschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN50/DN70
  • Framemaat (R): 123 x 123mm
  • Inclusief stelring
  • gewicht: 0,8 kg
Artikelnr.
0174.58.62

roosterhouder

Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Beschrijving
  • Van RVS, materiaal AISI304
  • Met coating
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 1,1 kg
Artikelnr.
0174.58.72

roosterhouder

Beschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN100
  • Framemaat: 148x148mm
  • Inclusief stelring
  • gewicht: 0,7 kg
Artikelnr.
0174.58.73

roosterhouder

Geschikt voor
  • ACO direct balkonafvoeren met lijmflens
Beschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • DN50/DN70
  • Framemaat: 123x123mm
  • Inclusief stelring
  • Met zeefgaten
  • gewicht: 0,6 kg
Artikelnr.
0174.58.63

zeef

Geschikt voor
  • Balkon- en terrasafvoeren
    • Direct afvoer met steunflens, steunrand en kloksifon
  • ACO directe balkonafvoer met lijmflens
Beschrijving
  • Van RVS
  • DN100
  • h = 8mm
  • d = 141mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.49

ringzeef

Geschikt voor
  • Balkon- en terrasafvoeren
    • Met/zonder bel, met afdichtingsflens
    • Met steunrand
    • Met plakflens
Beschrijving
  • Van RVS
  • DN70
  • h = 12mm
  • d = 118mm
  • d1 = 76mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.56

ringzeef

Beschrijving
  • Van RVS
  • DN100
  • h = 10mm
  • d = 141mm
  • d1 = 103mm
  • gewicht: 0,1 kg
Artikelnr.
0174.52.57

rooster

Geschikt voor
  • Roosterhouders directe balkonafvoeren DN50 / DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.58

rooster

Geschikt voor
  • Roosterhouders balkonafvoeren DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,3 kg
Artikelnr.
0174.52.59

rooster

Geschikt voor
  • Roosterhouders balkonafvoeren DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.60

rooster

Geschikt voor
  • Roosterhouders balkonafvoeren DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 142 x 142mm
  • gewicht: 0,2 kg
Artikelnr.
0174.52.61

zeefbuis

Beschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN50/ DN70
  • gewicht: 0,8 kg
Artikelnr.
0174.58.64

zeefbuis

Beschrijving
  • Van RVS, AISI304
  • Model: rond
  • Inclusief afdichtingselement
  • DN100
  • gewicht: 0,9 kg
Artikelnr.
0174.58.74

flensafdichtings-set

Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Beschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,4 kg
Artikelnr.
5169.20.26

flensafdichtings-set

Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Beschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,4 kg
Artikelnr.
5169.30.26

flensafdichtings-set

Geschikt voor
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN 70/DN 100
  • Vlakakafvoeren Passavant Jet van gietijzer
    • DN50
Beschrijving
  • Bestaande uit:
    • 1 pakking voor contraflens
    • 1 pakking voor vaste flens
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,5 kg
Artikelnr.
5169.40.26
