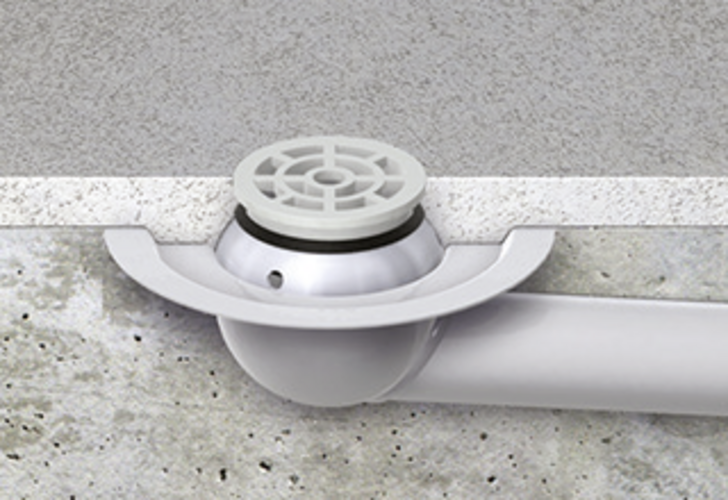

Puthuis DN50 – DN70 met flensrand

productvoordelen

  • Aanpassing aan bouwkundige omstandigheden door modulairsysteem

productinformatie

  • Enkele afvoer
  • Van RVS (AISI 304)
  • Nominale afmeting: DN50/DN70
  • Volgens NEN-EN 1253
  • Voor plaatsing in beton
  • Voor balkons zonder vloeistofedichtafdichting

aansluitstukhellingshoek: 90°

nominale afmetingafvoercapaciteit volgens DINAfmetingengewichtartikelnr.Onthouden
d1h
[l/s][mm][mm][kg]
afbeeldingDN 503,1532501,050174.43.55
DN 707,5732501,250174.43.56

aansluitstukhellingshoek: 1,5°

nominale afmetingafvoercapaciteit volgens DINAfmetingengewichtartikelnr.Onthouden
d1h
[l/s][mm][mm][kg]
afbeeldingDN 502,253921,570174.43.57
DN 705,5731111,870174.43.58
nominale afmetingafvoercapaciteit volgens DINgewichtartikelnr.
DN 503,1 l/s1,05 kg0174.43.55
DN 707,5 l/s1,25 kg0174.43.56
DN 502,2 l/s1,57 kg0174.43.57
DN 705,5 l/s1,87 kg0174.43.58

rooster

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70
Omschrijving
  • Van kunststof
  • Diameter: 85mm
  • Roosteroppervlak: 21,2 cm²
  • gewicht: 0,1 kg

rooster

afbeelding
Geschikt voor
  • Roosterhouders DN70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Roosterhouders directe balkonafvoeren DN50 / DN70
    • 0174.58.61, 0174.58.62, 0174.58.63
Omschrijving
  • Van RVS, materiaal AISI304
  • Roostermaat (R): 117 x 117mm
  • gewicht: 0,2 kg

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70
Omschrijving
  • Van kunststof
  • Framemaat 125 x 125mm
  • gewicht: 0,2 kg

ophoogelement

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Met sterand
  • gewicht: 1,5 kg

contraflens

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Zonder sijpelopeningen
  • Alleen voor onderste afdichtingsniveau
  • Van RVS, materiaal AISI304
  • Inclusief manchet DN70
  • gewicht: 0,8 kg

contraflens

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Met sijpelopeningen
  • Alleen voor bovenste afdichtingsniveau
  • Uit RVS, materiaal AISI304
  • Inclusief manchet DN70
  • gewicht: 0,8 kg

flensafdichting

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Van EPDM
  • Dikte: 1,5mm
  • gewicht: 0,1 kg

zeefbuis

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Uit RVS, materiaal AISI304
  • Bouwvorm: rond
  • Inclusief afdichtingselement Ø75
  • gewicht: 0,3 kg

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Van RVS, materiaal AISI304
  • Framemaat 123 x 123mm
  • gewicht: 0,6 kg

roosterhouder

afbeelding
Geschikt voor
  • Balkon- en terrasafvoerputten
    • Enkelvoudige afvoerput DN 50/DN 70 met vaste flens
Omschrijving
  • Van RVS, materiaal AISI304
  • Met zeefgaten
  • Framemaat 123 x 123mm
  • gewicht: 0,4 kg
