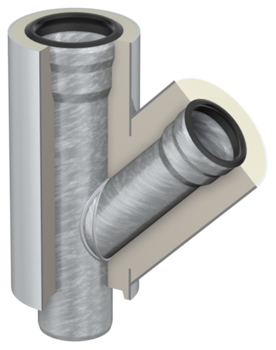

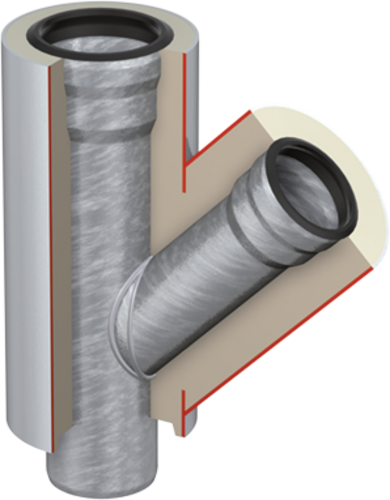

T-stuk met verjonging

Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Volgens NEN-EN 1123
  • Binnenbuis/mantelbuis: verzinkt staal
  • Met extra binnenafwerking
  • Isolatielaag (PU-hardschuim, FCKW-vrij)
  • Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

afbeelding
Nominale buisdiameterAfmetingengewichtartikelnr.Onthouden
DN1DN2l1bc
[mm][mm][mm][kg]
DN 50DN 40190601531,8603045054
DN 70DN 40195751691,9603045074
DN 70DN 50185751442,0603045075
DN 80DN 50195721823,2603045085
DN 80DN 70225871823,7603045087
DN 100DN 40210901903,2603045140
DN 100DN 50225861823,7603045150
DN 100DN 70240901914,5603045170
DN 100DN 802751102075,4603045180
DN 125DN 1003001052467,0603045225
DN 150DN 100300952668,5603045250
DN 150DN 12535012030511,0603045275
DN 200DN 10043510040315,6603045300
DN 200DN 12539013034918,2603045325
DN 200DN 15043015036419,5603045350
DN 70DN 50160100991,8603087075
DN 100DN 702101251353,5603087170
DN 125DN 1002651551756,0603087225
DN 150DN 1002651551897,0603087250
DN 150DN 1253001752099,0603087275
DN 200DN 10030519522013,5603087300
DN 200DN 15036522524617,0603087350
Nominale buisdiameterAfmetingengewichtartikelnr.
DN1DN2l1bc
DN 50DN 40190 mm60 mm153 mm1,8 kg603045054
DN 70DN 40195 mm75 mm169 mm1,9 kg603045074
DN 70DN 50185 mm75 mm144 mm2,0 kg603045075
DN 80DN 50195 mm72 mm182 mm3,2 kg603045085
DN 80DN 70225 mm87 mm182 mm3,7 kg603045087
DN 100DN 40210 mm90 mm190 mm3,2 kg603045140
DN 100DN 50225 mm86 mm182 mm3,7 kg603045150
DN 100DN 70240 mm90 mm191 mm4,5 kg603045170
DN 100DN 80275 mm110 mm207 mm5,4 kg603045180
DN 125DN 100300 mm105 mm246 mm7,0 kg603045225
DN 150DN 100300 mm95 mm266 mm8,5 kg603045250
DN 150DN 125350 mm120 mm305 mm11,0 kg603045275
DN 200DN 100435 mm100 mm403 mm15,6 kg603045300
DN 200DN 125390 mm130 mm349 mm18,2 kg603045325
DN 200DN 150430 mm150 mm364 mm19,5 kg603045350
DN 70DN 50160 mm100 mm99 mm1,8 kg603087075
DN 100DN 70210 mm125 mm135 mm3,5 kg603087170
DN 125DN 100265 mm155 mm175 mm6,0 kg603087225
DN 150DN 100265 mm155 mm189 mm7,0 kg603087250
DN 150DN 125300 mm175 mm209 mm9,0 kg603087275
DN 200DN 100305 mm195 mm220 mm13,5 kg603087300
DN 200DN 150365 mm225 mm246 mm17,0 kg603087350

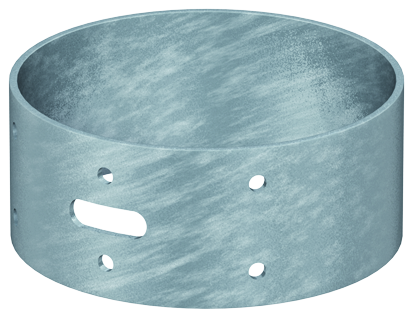

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN32
    • DN40
    • DN50
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 40mm, d= 90mm, m= 20mm
  • Bevestigingsgaten: 6
  • gewicht: 0,2 kg
Artikelnr.
570036040

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN70
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 103mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036070

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN80
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036080

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN100
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036100

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN125
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 85mm, d= 165mm, m= 53mm
  • Bevestigingsgaten: 6
  • gewicht: 0,4 kg
Artikelnr.
570036125

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN150
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 205mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,5 kg
Artikelnr.
570036150

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN200
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 60mm, d= 274mm, m= 30mm
  • Bevestigingsgaten: 8
  • gewicht: 0,8 kg
Artikelnr.
570036200

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm
Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm
Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm
Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm
Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm
Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm
Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm
Artikelnr.
0174.77.23

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
Artikelnr.
E80350001
