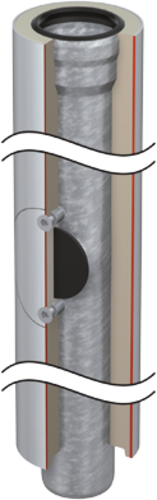

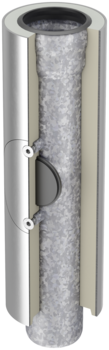

met ronde reinigingsopening


productinformatie

  • Volgens NEN-EN 1123
  • Binnenbuis/mantelbuis: verzinkt staal
  • Met extra binnenafwerking
  • Isolatielaag (PU-hardschuim, FCKW-vrij)
  • Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

afbeelding
Nominale buisdiameterAfmetingengewichtartikelnr.Onthouden
DN1d12n
[mm][mm][kg]
DN 50393103,1591050050
DN 70502954,7591050070
DN 100502807,2591050100
DN 1257027510,1591050125
DN 1507827017,5591050150
Nominale buisdiameterAfmetingengewichtartikelnr.
DN1d12n
DN 5039 mm310 mm3,1 kg591050050
DN 7050 mm295 mm4,7 kg591050070
DN 10050 mm280 mm7,2 kg591050100
DN 12570 mm275 mm10,1 kg591050125
DN 15078 mm270 mm17,5 kg591050150

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN32
    • DN40
    • DN50
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 40mm, d= 90mm, m= 20mm
  • Bevestigingsgaten: 6
  • gewicht: 0,2 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN70
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 103mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN80
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN100
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN125
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 85mm, d= 165mm, m= 53mm
  • Bevestigingsgaten: 6
  • gewicht: 0,4 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN150
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 205mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,5 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN200
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 60mm, d= 274mm, m= 30mm
  • Bevestigingsgaten: 8
  • gewicht: 0,8 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
