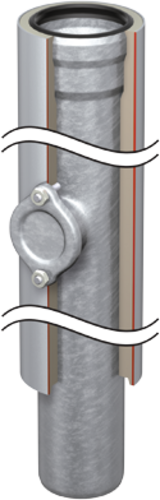

met uitstekende reinigingsopening

Bel of mail ons

productinformatie

Volgens NEN-EN 1123
Binnenbuis/mantelbuis: verzinkt staal
Met extra binnenafwerking
Isolatielaag (PU-hardschuim, FCKW-vrij)
Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

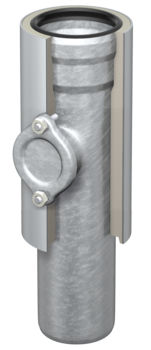

afbeelding

Nominale buisdiameter	Afmetingen			gewicht	artikelnr.	downloads	Onthouden
DN1	d12	n	y	gewicht
	[mm]	[mm]	[mm]	[kg]
DN 70	50	295	15	4,6	601050070
DN 100	70	280	20	7,1	601050100
DN 125	70	275	20	9,1	601050125

Nominale buisdiameter	Afmetingen			gewicht	artikelnr.
DN1	d12	n	y	gewicht	artikelnr.
DN 70	50 mm	295 mm	15 mm	4,6 kg	601050070
DN 100	70 mm	280 mm	20 mm	7,1 kg	601050100
DN 125	70 mm	275 mm	20 mm	9,1 kg	601050125

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN32
- DN40
- DN50

Beschrijving

Van verzinkt staal
Afmetingen: l= 40mm, d= 90mm, m= 20mm
Bevestigingsgaten: 6
gewicht: 0,2 kg

Artikelnr.
570036040

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN70

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 103mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036070

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN80

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 135mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036080

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN100

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 135mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036100

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN125

Beschrijving

Van verzinkt staal
Afmetingen: l= 85mm, d= 165mm, m= 53mm
Bevestigingsgaten: 6
gewicht: 0,4 kg

Artikelnr.
570036125

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN150

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 205mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,5 kg

Artikelnr.
570036150

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN200

Beschrijving

Van verzinkt staal
Afmetingen: l= 60mm, d= 274mm, m= 30mm
Bevestigingsgaten: 8
gewicht: 0,8 kg

Artikelnr.
570036200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
