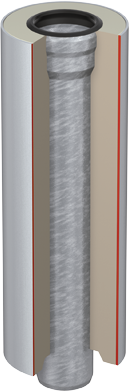

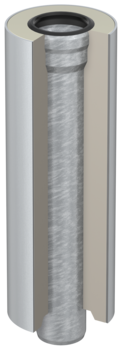

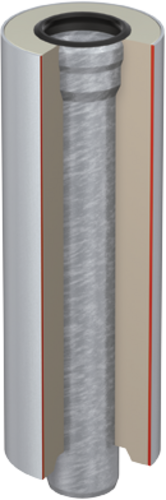

Standaard uitvoering

Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Volgens NEN-EN 1123
  • Binnenbuis/mantelbuis: verzinkt staal
  • Met extra binnenafwerking
  • Isolatielaag (PU-hardschuim, FCKW-vrij)
  • Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

afbeelding
Nominale buisdiameterDiameter buisgewichtartikelnr.Onthouden
DN1buiten
[mm][kg]
DN 40891,5600025040
DN 50891,7600025050
DN 701022,4600025070
DN 801343,3600025080
DN 1001343,6600025100
DN 1251644,9600025125
DN 1502046,0600025150
DN 2002738,0600025200
DN 50843,5600050050
DN 701024,6600050070
DN 801346,4600050080
DN 1001347,1600050100
DN 1251649,1600050125
DN 15020411,5600050150
DN 20027318,7600050200
DN 40894,4600075040
DN 50895,0600075050
DN 701026,8600075070
DN 801349,6600075080
DN 10013410,6600075100
DN 12516414,0600075125
DN 15020417,5600075150
DN 40896,1600100040
DN 50896,5600100050
DN 701028,9600100070
DN 8013413,2600100080
DN 10013412,6600100100
DN 12516417,8600100125
DN 15020423,0600100150
DN 20027338,3600100200
DN 40899,1600150040
DN 50899,5600150050
DN 7010213,4600150070
DN 8013419,2600150080
DN 10013419,8600150100
DN 12516427,0600150125
DN 15020434,6600150150
DN 20027356,0600150200
DN 408912,3600200040
DN 508912,5600200050
DN 7010218,0600200070
DN 8013426,2600200080
DN 10013425,3600200100
DN 12516435,5600200125
DN 15020446,0600200150
DN 20027373,7600200200
DN 408918,0600300040
DN 508919,5600300050
DN 7010227,0600300070
DN 8013437,0600300080
DN 10013437,8600300100
DN 12516453,5600300125
DN 15020469,0600300150
Nominale buisdiameterDiameter buisgewichtartikelnr.
DN1buiten
DN 4089 mm1,5 kg600025040
DN 5089 mm1,7 kg600025050
DN 70102 mm2,4 kg600025070
DN 80134 mm3,3 kg600025080
DN 100134 mm3,6 kg600025100
DN 125164 mm4,9 kg600025125
DN 150204 mm6,0 kg600025150
DN 200273 mm8,0 kg600025200
DN 5084 mm3,5 kg600050050
DN 70102 mm4,6 kg600050070
DN 80134 mm6,4 kg600050080
DN 100134 mm7,1 kg600050100
DN 125164 mm9,1 kg600050125
DN 150204 mm11,5 kg600050150
DN 200273 mm18,7 kg600050200
DN 4089 mm4,4 kg600075040
DN 5089 mm5,0 kg600075050
DN 70102 mm6,8 kg600075070
DN 80134 mm9,6 kg600075080
DN 100134 mm10,6 kg600075100
DN 125164 mm14,0 kg600075125
DN 150204 mm17,5 kg600075150
DN 4089 mm6,1 kg600100040
DN 5089 mm6,5 kg600100050
DN 70102 mm8,9 kg600100070
DN 80134 mm13,2 kg600100080
DN 100134 mm12,6 kg600100100
DN 125164 mm17,8 kg600100125
DN 150204 mm23,0 kg600100150
DN 200273 mm38,3 kg600100200
DN 4089 mm9,1 kg600150040
DN 5089 mm9,5 kg600150050
DN 70102 mm13,4 kg600150070
DN 80134 mm19,2 kg600150080
DN 100134 mm19,8 kg600150100
DN 125164 mm27,0 kg600150125
DN 150204 mm34,6 kg600150150
DN 200273 mm56,0 kg600150200
DN 4089 mm12,3 kg600200040
DN 5089 mm12,5 kg600200050
DN 70102 mm18,0 kg600200070
DN 80134 mm26,2 kg600200080
DN 100134 mm25,3 kg600200100
DN 125164 mm35,5 kg600200125
DN 150204 mm46,0 kg600200150
DN 200273 mm73,7 kg600200200
DN 4089 mm18,0 kg600300040
DN 5089 mm19,5 kg600300050
DN 70102 mm27,0 kg600300070
DN 80134 mm37,0 kg600300080
DN 100134 mm37,8 kg600300100
DN 125164 mm53,5 kg600300125
DN 150204 mm69,0 kg600300150

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN32
    • DN40
    • DN50
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 40mm, d= 90mm, m= 20mm
  • Bevestigingsgaten: 6
  • gewicht: 0,2 kg
Artikelnr.
570036040

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN70
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 103mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036070

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN80
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036080

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN100
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg
Artikelnr.
570036100

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN125
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 85mm, d= 165mm, m= 53mm
  • Bevestigingsgaten: 6
  • gewicht: 0,4 kg
Artikelnr.
570036125

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN150
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 205mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,5 kg
Artikelnr.
570036150

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN200
Beschrijving
  • Van verzinkt staal
  • Afmetingen: l= 60mm, d= 274mm, m= 30mm
  • Bevestigingsgaten: 8
  • gewicht: 0,8 kg
Artikelnr.
570036200

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm
Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm
Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm
Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm
Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm
Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm
Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm
Artikelnr.
0174.77.23

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
Artikelnr.
E80350001
