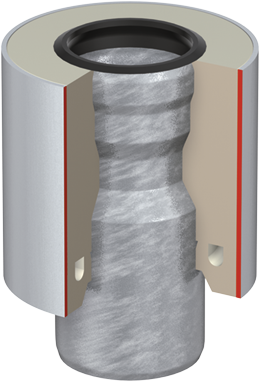

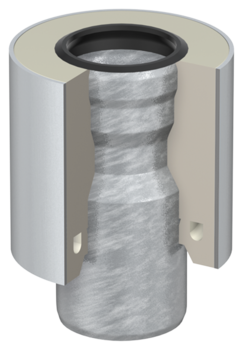

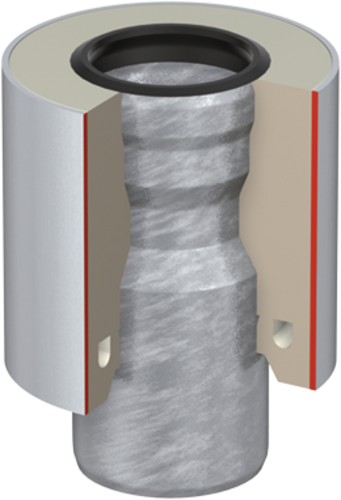

Concentrisch

Bel of mail ons

productinformatie

Volgens NEN-EN 1123
Binnenbuis/mantelbuis: verzinkt staal
Met extra binnenafwerking
Isolatielaag (PU-hardschuim, FCKW-vrij)
Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

afbeelding

Nominale buisdiameter		Afmetingen	gewicht	artikelnr.	downloads	Onthouden
DN1	DN2	l1	gewicht
		[mm]	[kg]
DN 40	DN 50	85	0,9	606100054
DN 40	DN 70	105	1,0	606110074
DN 50	DN 70	103	1,0	606110075
DN 50	DN 80	113	1,3	606110085
DN 70	DN 80	105	1,4	606110087
DN 70	DN 100	135	1,9	606120170
DN 80	DN 100	140	2,5	606120180
DN 100	DN 125	170	3,2	606140225

Nominale buisdiameter		Afmetingen	gewicht	artikelnr.
DN1	DN2	l1	gewicht	artikelnr.
DN 40	DN 50	85 mm	0,9 kg	606100054
DN 40	DN 70	105 mm	1,0 kg	606110074
DN 50	DN 70	103 mm	1,0 kg	606110075
DN 50	DN 80	113 mm	1,3 kg	606110085
DN 70	DN 80	105 mm	1,4 kg	606110087
DN 70	DN 100	135 mm	1,9 kg	606120170
DN 80	DN 100	140 mm	2,5 kg	606120180
DN 100	DN 125	170 mm	3,2 kg	606140225

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN32
- DN40
- DN50

Beschrijving

Van verzinkt staal
Afmetingen: l= 40mm, d= 90mm, m= 20mm
Bevestigingsgaten: 6
gewicht: 0,2 kg

Artikelnr.
570036040

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN70

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 103mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036070

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN80

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 135mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036080

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN100

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 135mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,3 kg

Artikelnr.
570036100

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN125

Beschrijving

Van verzinkt staal
Afmetingen: l= 85mm, d= 165mm, m= 53mm
Bevestigingsgaten: 6
gewicht: 0,4 kg

Artikelnr.
570036125

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN150

Beschrijving

Van verzinkt staal
Afmetingen: l= 50mm, d= 205mm, m= 25mm
Bevestigingsgaten: 6
gewicht: 0,5 kg

Artikelnr.
570036150

Axiaalkrachtbeveiliging/ klem

afbeelding

Geschikt voor

ACO GM-X dubbelwandigebuis
- DN200

Beschrijving

Van verzinkt staal
Afmetingen: l= 60mm, d= 274mm, m= 30mm
Bevestigingsgaten: 8
gewicht: 0,8 kg

Artikelnr.
570036200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
