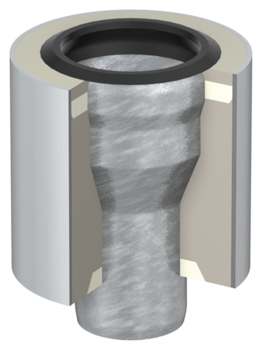

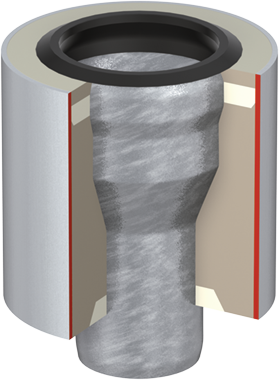

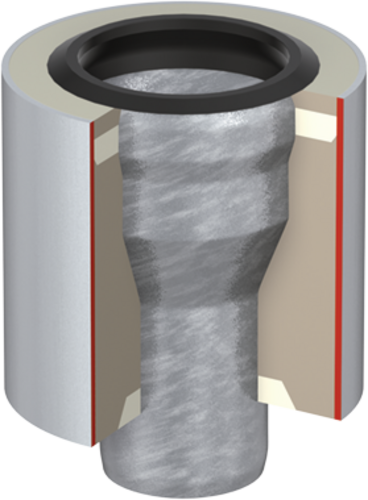

Verloopstuk

productinformatie

  • Volgens NEN-EN 1123
  • Binnenbuis/mantelbuis: verzinkt staal
  • Met extra binnenafwerking
  • Isolatielaag (PU-hardschuim, FCKW-vrij)
  • Afdichtelementen (separaat bestellen)

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Nominale buisdiameterafmetingengewichtartikelnr.downloadsOnthouden
DN1DN2l1
[mm][kg]
DN 50DN 40850,9606170054
DN 70DN 401251,0606170074
DN 70DN 501301,1606170075
DN 80DN 501851,4606170085
DN 80DN 701801,5606170087
DN 100DN 701552,0606170170
DN 125DN 1001703,2606170225
DN 150DN 1252352,9606170275
DN 200DN 1502658,4606170350
Nominale buisdiameterafmetingengewichtartikelnr.
DN1DN2l1
DN 50DN 4085 mm0,9 kg606170054
DN 70DN 40125 mm1,0 kg606170074
DN 70DN 50130 mm1,1 kg606170075
DN 80DN 50185 mm1,4 kg606170085
DN 80DN 70180 mm1,5 kg606170087
DN 100DN 70155 mm2,0 kg606170170
DN 125DN 100170 mm3,2 kg606170225
DN 150DN 125235 mm2,9 kg606170275
DN 200DN 150265 mm8,4 kg606170350

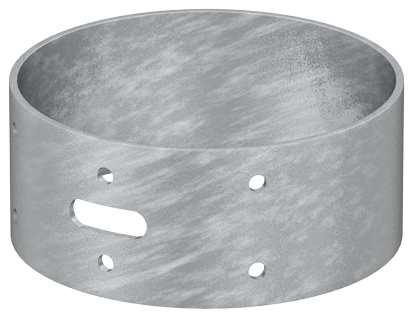

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN32
    • DN40
    • DN50
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 40mm, d= 90mm, m= 20mm
  • Bevestigingsgaten: 6
  • gewicht: 0,2 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN70
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 103mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN80
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN100
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 135mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,3 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN125
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 85mm, d= 165mm, m= 53mm
  • Bevestigingsgaten: 6
  • gewicht: 0,4 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN150
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 50mm, d= 205mm, m= 25mm
  • Bevestigingsgaten: 6
  • gewicht: 0,5 kg

Axiaalkrachtbeveiliging/ klem

afbeelding
Geschikt voor
  • ACO GM-X dubbelwandigebuis
    • DN200
Omschrijving
  • Van verzinkt staal
  • Afmetingen: l= 60mm, d= 274mm, m= 30mm
  • Bevestigingsgaten: 8
  • gewicht: 0,8 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Omschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
