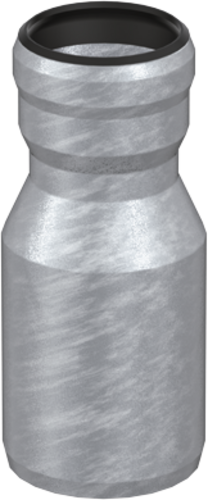

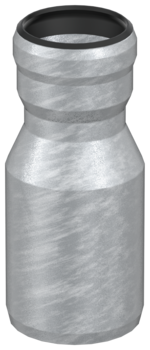

Aansluitonderdelen voor SML

productvoordelen

Materiaal: verzinkt staal
- Bouwmateriaalklasse: A1
- Niet brandbaar
- Geen inbrengen van extra vuurbelasting

Bel of mail ons

productinformatie

Niet brandbaar, bouwmateriaalklasse A1
Van verzinkt staal
Met extra binnenafwerking

Conform NEN-EN 1123
Met een mof 1A

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Opmerking: Nominale diameters Ø125/Ø150 passen rechtstreeks.

Nominale breedte buis		Afmetingen		gewicht	artikelnr.	downloads	Onthouden
nominale breedte op ACO GM-X	nominale breedte op SML-steengoed	f	l1	gewicht
		[mm]	[mm]	[kg]
DN 50	DN 50	70	95	0,3	E40200050
DN 70	DN 70	75	105	0,52	E40210070
	DN 80	75	105	0,7	E40210087
	DN 100	80	120	0,88	E40220070
DN 80	DN 80	57	74	0,78	E40215080
DN 100	DN 100	80	110	0,97	E40220100
DN 200	DN 200	140	170	5,18	E40250200

Nominale breedte buis		Afmetingen		gewicht	artikelnr.
nominale breedte op ACO GM-X	nominale breedte op SML-steengoed	f	l1	gewicht	artikelnr.
DN 50	DN 50	70 mm	95 mm	0,3 kg	E40200050
DN 70	DN 70	75 mm	105 mm	0,52 kg	E40210070
DN 70	DN 80	75 mm	105 mm	0,7 kg	E40210087
DN 70	DN 100	80 mm	120 mm	0,88 kg	E40220070
DN 80	DN 80	57 mm	74 mm	0,78 kg	E40215080
DN 100	DN 100	80 mm	110 mm	0,97 kg	E40220100
DN 200	DN 200	140 mm	170 mm	5,18 kg	E40250200

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN32

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN40

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN50

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN70

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,5 kg

Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN80

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN100

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1 kg

Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN125

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1,3 kg

Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN40

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,2 kg

Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN50

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,3 kg

Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN70

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,4 kg

Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN80

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,5 kg

Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN100

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,9 kg

Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN125

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 1,2 kg

Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN150

Beschrijving

gewicht: 1,8 kg

Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN200

Beschrijving

gewicht: 2,5 kg

Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

buisklem

Geschikt voor

GM-X afvoerpijp
DN40
Schroefdraad: M 8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,1 kg

Artikelnr.
580500040

buisklem

Geschikt voor

GM-X afvoerpijp
DN70
Schroefdraad: M8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500070

buisklem

Geschikt voor

GM-X afvoerpijp
DN80
Schroefdraad: M10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500080

buisklem

Geschikt voor

GM-X afvoerpijp
DN100
Schroefdraad: M 10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500100

buisklem

Geschikt voor

GM-X afvoerpijp
DN125
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,7 kg

Artikelnr.
580500125

buisklem

Geschikt voor

GM-X afvoerpijp
DN150
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,5 kg

Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
