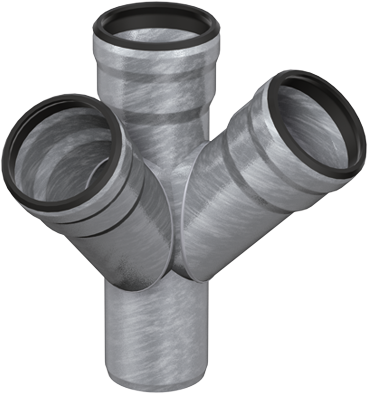

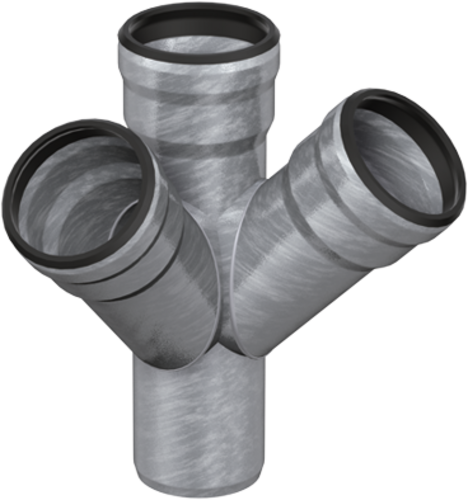

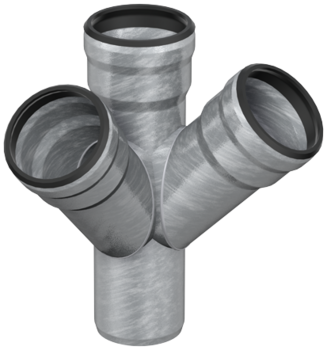

dubbel T-stuk

productvoordelen

Materiaal: verzinkt staal
- Bouwmateriaalklasse: A1
- Niet brandbaar
- Geen inbrengen van extra vuurbelasting

productinformatie

Met steekmoffen 1 A
Niet brandbaar, bouwmateriaalklasse A1
Van verzinkt staal
Met extra binnenafwerking

Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen apart bestellen

Opmerking: Speciale vormen bij aftakkingen op aanvraag

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN	b	c	l1	gewicht
	[mm]	[mm]	[mm]	[kg]

DN 50	65	90	172	0,75	E53045555

DN 50	70	60	130	0,61	E53070555

DN 50	80	50	130	0,59	E53087555
DN 70	110	65	175	1,19	E53087777
DN 100	140	90	230	2,66	E53087111

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN1	b	c	l1	gewicht	artikelnr.

DN 50	65 mm	90 mm	172 mm	0,75 kg	E53045555

DN 50	70 mm	60 mm	130 mm	0,61 kg	E53070555

DN 50	80 mm	50 mm	130 mm	0,59 kg	E53087555
DN 70	110 mm	65 mm	175 mm	1,19 kg	E53087777
DN 100	140 mm	90 mm	230 mm	2,66 kg	E53087111

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN32

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN40

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN50

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Downloads

Onthouden

Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN70

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,5 kg

Downloads

Onthouden

Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN80

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Downloads

Onthouden

Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN100

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1 kg

Downloads

Onthouden

Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN125

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1,3 kg

Downloads

Onthouden

Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN40

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN50

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,3 kg

Downloads

Onthouden

Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN70

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,4 kg

Downloads

Onthouden

Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN80

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,5 kg

Downloads

Onthouden

Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN100

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,9 kg

Downloads

Onthouden

Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN125

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 1,2 kg

Downloads

Onthouden

Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN150

Beschrijving

gewicht: 1,8 kg

Downloads

Onthouden

Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN200

Beschrijving

gewicht: 2,5 kg

Downloads

Onthouden

Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Downloads

Onthouden

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Downloads

Onthouden

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Downloads

Onthouden

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Downloads

Onthouden

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Downloads

Onthouden

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Downloads

Onthouden

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Downloads

Onthouden

Artikelnr.
0174.77.23

buisklem

Geschikt voor

GM-X afvoerpijp
DN40
Schroefdraad: M 8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,1 kg

Downloads

Onthouden

Artikelnr.
580500040

buisklem

Geschikt voor

GM-X afvoerpijp
DN70
Schroefdraad: M8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
580500070

buisklem

Geschikt voor

GM-X afvoerpijp
DN80
Schroefdraad: M10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
580500080

buisklem

Geschikt voor

GM-X afvoerpijp
DN100
Schroefdraad: M 10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
580500100

buisklem

Geschikt voor

GM-X afvoerpijp
DN125
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,7 kg

Downloads

Onthouden

Artikelnr.
580500125

buisklem

Geschikt voor

GM-X afvoerpijp
DN150
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,5 kg

Downloads

Onthouden

Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Downloads

Onthouden

Artikelnr.
E80350001

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN	b	c	l1	gewicht
	[mm]	[mm]	[mm]	[kg]

DN 50	65	90	172	0,75	E53045555

DN 50	70	60	130	0,61	E53070555

DN 50	80	50	130	0,59	E53087555
DN 70	110	65	175	1,19	E53087777
DN 100	140	90	230	2,66	E53087111

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN1	b	c	l1	gewicht	artikelnr.

DN 50	65 mm	90 mm	172 mm	0,75 kg	E53045555

DN 50	70 mm	60 mm	130 mm	0,61 kg	E53070555

DN 50	80 mm	50 mm	130 mm	0,59 kg	E53087555
DN 70	110 mm	65 mm	175 mm	1,19 kg	E53087777
DN 100	140 mm	90 mm	230 mm	2,66 kg	E53087111
