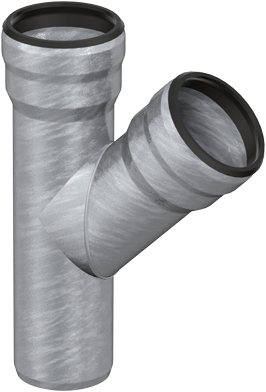

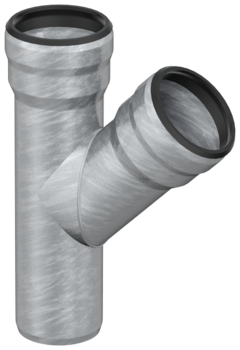

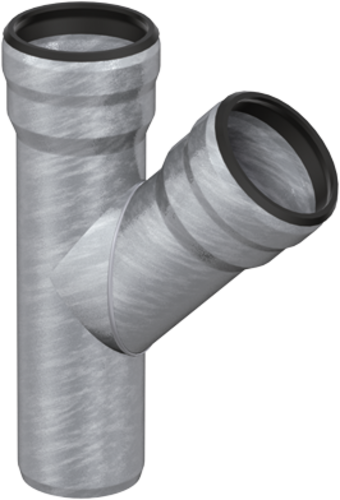

T-stuk

productvoordelen

Materiaal: verzinkt staal
- Bouwmateriaalklasse: A1
- Niet brandbaar
- Geen inbrengen van extra vuurbelasting

Bel of mail ons

productinformatie

Met steekmoffen 1 A
Niet brandbaar, bouwmateriaalklasse A1
Van verzinkt staal
Met extra binnenafwerking

Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen apart bestellen

Opmerking: Speciale vormen bij aftakkingen op aanvraag

Nominale breedte buis	Afmetingen			gewicht	artikelnr.	downloads	Onthouden
DN	b	c	l1	gewicht
	[mm]	[mm]	[mm]	[kg]

DN 40	55	70	125	0,37	E50045044
DN 50	65	90	150	0,56	E50045055
DN 70	85	115	200	1,12	E50045077
DN 80	97	138	235	1,2	E50045088
DN 100	110	155	265	2,45	E50045100
DN 125	130	210	340	4,77	E50045125
DN 150	140	240	380	6,65	E50045150
DN 200	190	320	500	16,76	E50045200

DN 40	70	40	110	0,32	E50087044
DN 50	80	50	130	0,47	E50087055
DN 70	110	65	175	0,97	E50087077
DN 80	126	75	200	1,4	E50087088
DN 100	140	90	230	2,08	E50087100
DN 125	170	120	285	3,79	E50087125
DN 150	190	135	320	4,99	E50087150
DN 200	260	170	420	13,51	E50087200

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN1	b	c	l1	gewicht	artikelnr.

DN 40	55 mm	70 mm	125 mm	0,37 kg	E50045044
DN 50	65 mm	90 mm	150 mm	0,56 kg	E50045055
DN 70	85 mm	115 mm	200 mm	1,12 kg	E50045077
DN 80	97 mm	138 mm	235 mm	1,2 kg	E50045088
DN 100	110 mm	155 mm	265 mm	2,45 kg	E50045100
DN 125	130 mm	210 mm	340 mm	4,77 kg	E50045125
DN 150	140 mm	240 mm	380 mm	6,65 kg	E50045150
DN 200	190 mm	320 mm	500 mm	16,76 kg	E50045200

DN 40	70 mm	40 mm	110 mm	0,32 kg	E50087044
DN 50	80 mm	50 mm	130 mm	0,47 kg	E50087055
DN 70	110 mm	65 mm	175 mm	0,97 kg	E50087077
DN 80	126 mm	75 mm	200 mm	1,4 kg	E50087088
DN 100	140 mm	90 mm	230 mm	2,08 kg	E50087100
DN 125	170 mm	120 mm	285 mm	3,79 kg	E50087125
DN 150	190 mm	135 mm	320 mm	4,99 kg	E50087150
DN 200	260 mm	170 mm	420 mm	13,51 kg	E50087200

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN32

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN40

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN50

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN70

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,5 kg

Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN80

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN100

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1 kg

Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN125

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1,3 kg

Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN40

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,2 kg

Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN50

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,3 kg

Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN70

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,4 kg

Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN80

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,5 kg

Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN100

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,9 kg

Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN125

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 1,2 kg

Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN150

Beschrijving

gewicht: 1,8 kg

Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN200

Beschrijving

gewicht: 2,5 kg

Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

buisklem

Geschikt voor

GM-X afvoerpijp
DN40
Schroefdraad: M 8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,1 kg

Artikelnr.
580500040

buisklem

Geschikt voor

GM-X afvoerpijp
DN70
Schroefdraad: M8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500070

buisklem

Geschikt voor

GM-X afvoerpijp
DN80
Schroefdraad: M10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500080

buisklem

Geschikt voor

GM-X afvoerpijp
DN100
Schroefdraad: M 10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500100

buisklem

Geschikt voor

GM-X afvoerpijp
DN125
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,7 kg

Artikelnr.
580500125

buisklem

Geschikt voor

GM-X afvoerpijp
DN150
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,5 kg

Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
