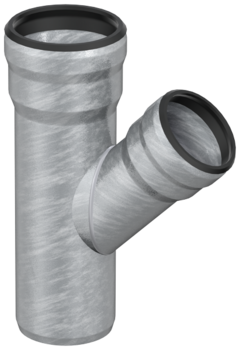

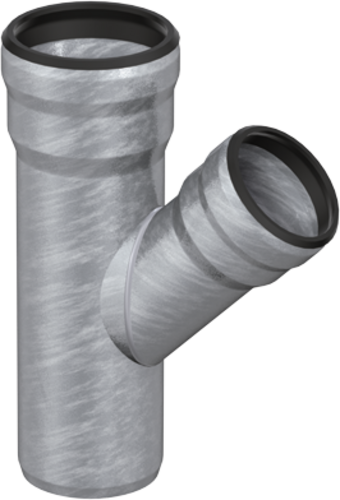

T-stuk met verjonging

productvoordelen

  • Materiaal: verzinkt staal
    • Bouwmateriaalklasse: A1
    • Niet brandbaar
    • Geen inbrengen van extra vuurbelasting
Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Met steekmoffen 1 A
  • Niet brandbaar, bouwmateriaalklasse A1
  • Van verzinkt staal
  • Met extra binnenafwerking
  • Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen apart bestellen

Opmerking: Speciale vormen bij aftakkingen op aanvraag

Nominale breedte buisAfmetingengewichtartikelnr.Onthouden
DNDN2bcl1
[mm][mm][mm][kg]
DN 50DN 4050791300,47E51045054
DN 70DN 4060951500,74E51045074
DN 50751061750,85E51045075
DN 80DN 50711171851,35E51045085
DN 701351272151,6E51045087
DN 100DN 70901362301,8E51045170
DN 801101472652,0E51045180
DN 125DN 50751482252,66E51045140
DN 70901572553,03E51045150
DN 801851692903,9E51045128
DN 1001051762903,65E51045225
DN 150DN 501491682253,4E51045155
DN 70801772553,87E51045220
DN 100951952904,41E51045250
DN 1251202303405,74E51045275
DN 200DN 1001002403259,35E51045300
DN 12513027438010,97E51045325
DN 15015028442011,5E51045350
DN 50DN 4075461200,42E51087054
DN 70DN 4095571400,68E51087074
DN 50100611500,75E51087075
DN 80DN 50109691551,1E51087085
DN 100DN 40115721751,37E51087140
DN 50115761801,39E51087150
DN 70125802001,65E51087170
DN 80135812301,8E51087180
DN 125DN 50125912002,35E51087125
DN 70140952252,67E51087127
DN 1001551052553,2E51087225
DN 150DN 701401092253,2E51087220
DN 1001551192553,85E51087250
DN 1251751342904,61E51087275
Nominale breedte buisAfmetingengewichtartikelnr.
DN1DN2bcl1
DN 50DN 4050 mm79 mm130 mm0,47 kgE51045054
DN 70DN 4060 mm95 mm150 mm0,74 kgE51045074
DN 70DN 5075 mm106 mm175 mm0,85 kgE51045075
DN 80DN 5071 mm117 mm185 mm1,35 kgE51045085
DN 80DN 70135 mm127 mm215 mm1,6 kgE51045087
DN 100DN 7090 mm136 mm230 mm1,8 kgE51045170
DN 100DN 80110 mm147 mm265 mm2,0 kgE51045180
DN 125DN 5075 mm148 mm225 mm2,66 kgE51045140
DN 125DN 7090 mm157 mm255 mm3,03 kgE51045150
DN 125DN 80185 mm169 mm290 mm3,9 kgE51045128
DN 125DN 100105 mm176 mm290 mm3,65 kgE51045225
DN 150DN 50149 mm168 mm225 mm3,4 kgE51045155
DN 150DN 7080 mm177 mm255 mm3,87 kgE51045220
DN 150DN 10095 mm195 mm290 mm4,41 kgE51045250
DN 150DN 125120 mm230 mm340 mm5,74 kgE51045275
DN 200DN 100100 mm240 mm325 mm9,35 kgE51045300
DN 200DN 125130 mm274 mm380 mm10,97 kgE51045325
DN 200DN 150150 mm284 mm420 mm11,5 kgE51045350
DN 50DN 4075 mm46 mm120 mm0,42 kgE51087054
DN 70DN 4095 mm57 mm140 mm0,68 kgE51087074
DN 70DN 50100 mm61 mm150 mm0,75 kgE51087075
DN 80DN 50109 mm69 mm155 mm1,1 kgE51087085
DN 100DN 40115 mm72 mm175 mm1,37 kgE51087140
DN 100DN 50115 mm76 mm180 mm1,39 kgE51087150
DN 100DN 70125 mm80 mm200 mm1,65 kgE51087170
DN 100DN 80135 mm81 mm230 mm1,8 kgE51087180
DN 125DN 50125 mm91 mm200 mm2,35 kgE51087125
DN 125DN 70140 mm95 mm225 mm2,67 kgE51087127
DN 125DN 100155 mm105 mm255 mm3,2 kgE51087225
DN 150DN 70140 mm109 mm225 mm3,2 kgE51087220
DN 150DN 100155 mm119 mm255 mm3,85 kgE51087250
DN 150DN 125175 mm134 mm290 mm4,61 kgE51087275

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN32
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg
Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN40
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg
Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN50
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg
Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN70
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,5 kg
Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN80
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg
Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN100
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1 kg
Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN125
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1,3 kg
Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN40
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,2 kg
Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN50
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,3 kg
Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN70
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,4 kg
Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN80
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,5 kg
Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN100
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,9 kg
Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN125
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 1,2 kg
Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN150

Beschrijving
  • gewicht: 1,8 kg
Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN200

Beschrijving
  • gewicht: 2,5 kg
Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm
Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm
Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm
Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm
Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm
Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm
Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm
Artikelnr.
0174.77.23

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN40
  • Schroefdraad: M 8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,1 kg
Artikelnr.
580500040

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN70
  • Schroefdraad: M8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg
Artikelnr.
580500070

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN80
  • Schroefdraad: M10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg
Artikelnr.
580500080

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN100
  • Schroefdraad: M 10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg
Artikelnr.
580500100

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN125
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,7 kg
Artikelnr.
580500125

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN150
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,5 kg
Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
Artikelnr.
E80350001
