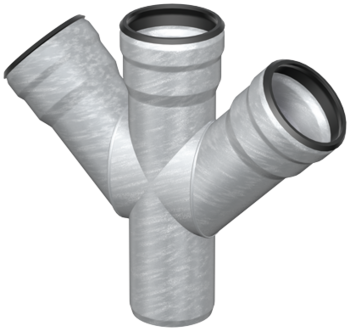

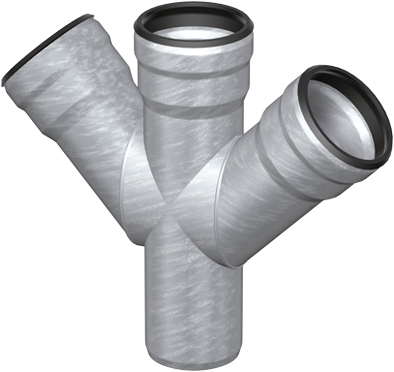

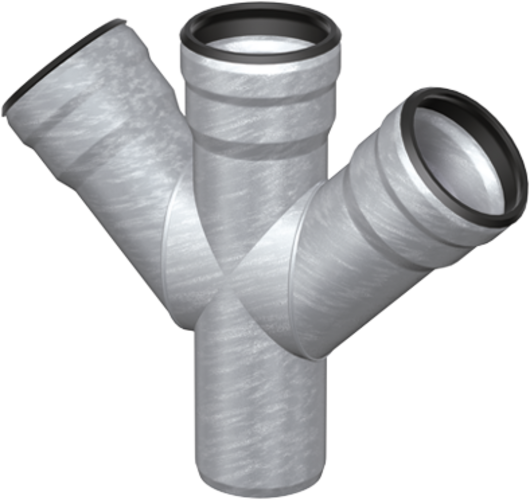

T-stukken

productvoordelen

Materiaal: verzinkt staal
- Bouwmateriaalklasse: A1
- Niet brandbaar
- Geen inbrengen van extra vuurbelasting

Bel of mail ons

productinformatie

Met steekmoffen 1 A
Niet brandbaar, bouwmateriaalklasse A1
Van verzinkt staal
Met extra binnenafwerking

Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen apart bestellen

Opmerking: Speciale vormen bij aftakkingen op aanvraag

Nominale breedte buis	Afmetingen			gewicht	artikelnr.	downloads	Onthouden
DN	b	c	l1	gewicht
	[mm]	[mm]	[mm]	[kg]

DN 50	65	90	150	0,75	E52045555
DN 70	85	115	200	1,44	E52045777
DN 100	100	155	265	3,18	E52045111

DN 50	80	50	130	0,59	E52087555
DN 70	110	65	175	1,19	E52087777
DN 100	140	90	230	2,66	E52087111
DN 150	190	135	320	5,6	E52087150

Nominale breedte buis	Afmetingen			gewicht	artikelnr.
DN1	b	c	l1	gewicht	artikelnr.

DN 50	65 mm	90 mm	150 mm	0,75 kg	E52045555
DN 70	85 mm	115 mm	200 mm	1,44 kg	E52045777
DN 100	100 mm	155 mm	265 mm	3,18 kg	E52045111

DN 50	80 mm	50 mm	130 mm	0,59 kg	E52087555
DN 70	110 mm	65 mm	175 mm	1,19 kg	E52087777
DN 100	140 mm	90 mm	230 mm	2,66 kg	E52087111
DN 150	190 mm	135 mm	320 mm	5,6 kg	E52087150

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN32

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN40

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN50

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN70

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,5 kg

Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN80

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN100

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1 kg

Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN125

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1,3 kg

Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN40

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,2 kg

Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN50

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,3 kg

Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN70

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,4 kg

Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN80

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,5 kg

Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN100

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,9 kg

Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN125

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 1,2 kg

Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN150

Beschrijving

gewicht: 1,8 kg

Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN200

Beschrijving

gewicht: 2,5 kg

Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

buisklem

Geschikt voor

GM-X afvoerpijp
DN40
Schroefdraad: M 8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,1 kg

Artikelnr.
580500040

buisklem

Geschikt voor

GM-X afvoerpijp
DN70
Schroefdraad: M8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500070

buisklem

Geschikt voor

GM-X afvoerpijp
DN80
Schroefdraad: M10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500080

buisklem

Geschikt voor

GM-X afvoerpijp
DN100
Schroefdraad: M 10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500100

buisklem

Geschikt voor

GM-X afvoerpijp
DN125
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,7 kg

Artikelnr.
580500125

buisklem

Geschikt voor

GM-X afvoerpijp
DN150
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,5 kg

Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
