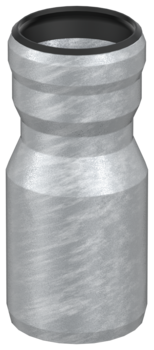

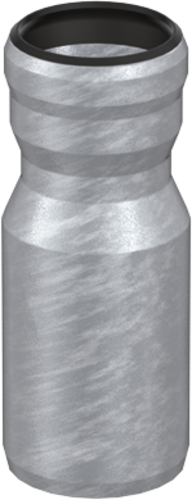

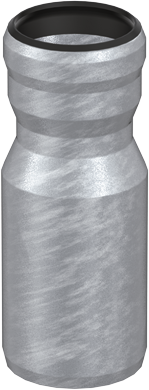

Concentrisch

productvoordelen

  • Materiaal: verzinkt staal
    • Bouwmateriaalklasse: A1
    • Niet brandbaar
    • Geen inbrengen van extra vuurbelasting

productinformatie

  • Met steekmof 1 A
  • Niet brandbaar, bouwmateriaalklasse A1
  • Van verzinkt staal
  • Met extra binnenafwerking
  • Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Opmerking: Bij concentrische overgangsstukken is de montage van veiligheidsklemmen niet mogelijk.

Nominale breedte buisafmetingengewichtartikelnr.downloadsOnthouden
DNDN2l1
[mm][kg]
DN 40DN 50850,21E40100054
DN 701200,4E40100074
DN 50DN 701100,36E40110075
DN 1001600,83E40100150
DN 70DN 801100,5E40110087
DN 1001400,88E40120170
DN 1251601,33E40130132
DN 100DN 1251601,58E40140225
DN 1501702,02E40155250
DN 2002502,05E40155300
DN 125DN 2002553,96E40155325
DN 150DN 2002354,27E40155350
Nominale breedte buisafmetingengewichtartikelnr.
DN1DN2l1
DN 40DN 5085 mm0,21 kgE40100054
DN 40DN 70120 mm0,4 kgE40100074
DN 50DN 70110 mm0,36 kgE40110075
DN 50DN 100160 mm0,83 kgE40100150
DN 70DN 80110 mm0,5 kgE40110087
DN 70DN 100140 mm0,88 kgE40120170
DN 70DN 125160 mm1,33 kgE40130132
DN 100DN 125160 mm1,58 kgE40140225
DN 100DN 150170 mm2,02 kgE40155250
DN 100DN 200250 mm2,05 kgE40155300
DN 125DN 200255 mm3,96 kgE40155325
DN 150DN 200235 mm4,27 kgE40155350

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN32
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN40
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN50
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN70
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,5 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN80
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN100
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN125
Omschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN40
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,2 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN50
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN70
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,4 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN80
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,5 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN100
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,9 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN125
Omschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 1,2 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN150

Omschrijving
  • gewicht: 1,8 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN200

Omschrijving
  • gewicht: 2,5 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Omschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN40
  • Schroefdraad: M 8
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,1 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN70
  • Schroefdraad: M8
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN80
  • Schroefdraad: M10
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN100
  • Schroefdraad: M 10
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN125
  • Schroefdraad: M 12
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,7 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN150
  • Schroefdraad: M 12
Omschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,5 kg

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Omschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
