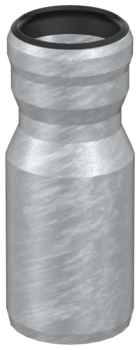

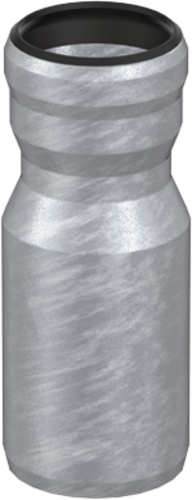

Concentrisch – met verlengde spie

productvoordelen

  • Materiaal: verzinkt staal
    • Bouwmateriaalklasse: A1
    • Niet brandbaar
    • Geen inbrengen van extra vuurbelasting

productinformatie

  • Met steekmof 1 A
  • Niet brandbaar, bouwmateriaalklasse A1
  • Van verzinkt staal
  • Met extra binnenafwerking
  • Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Opmerking: Bij concentrische overgangsstukken is de montage van veiligheidsklemmen niet mogelijk.

Nominale breedte buisAfmetingengewichtartikelnr.Onthouden
DNDN2l1
[mm][kg]
DN 32DN 501250,3E01100040
DN 40DN 501000,35E41100054
DN 701400,87E41100074
DN 50DN 701300,5E41110075
DN 70DN 801351,0E41110087
DN 1001551,05E41120170
DN 80DN 1001551,05E41120180
DN 100DN 1251902,35E41140225
DN 125DN 1501702,5E41150275
Nominale breedte buisAfmetingengewichtartikelnr.
DN1DN2l1
DN 32DN 50125 mm0,3 kgE01100040
DN 40DN 50100 mm0,35 kgE41100054
DN 40DN 70140 mm0,87 kgE41100074
DN 50DN 70130 mm0,5 kgE41110075
DN 70DN 80135 mm1,0 kgE41110087
DN 70DN 100155 mm1,05 kgE41120170
DN 80DN 100155 mm1,05 kgE41120180
DN 100DN 125190 mm2,35 kgE41140225
DN 125DN 150170 mm2,5 kgE41150275

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN32
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN40
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN50
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN70
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,5 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN80
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN100
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN125
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN40
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,2 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN50
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN70
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,4 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN80
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,5 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN100
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,9 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN125
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 1,2 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN150

Beschrijving
  • gewicht: 1,8 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN200

Beschrijving
  • gewicht: 2,5 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN40
  • Schroefdraad: M 8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,1 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN70
  • Schroefdraad: M8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN80
  • Schroefdraad: M10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN100
  • Schroefdraad: M 10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN125
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,7 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN150
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,5 kg

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
