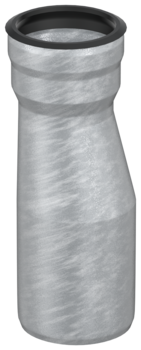

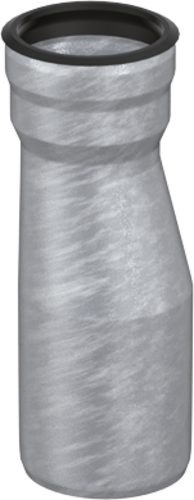

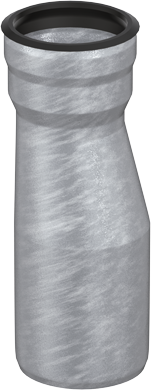

excentrisch

productvoordelen

Materiaal: verzinkt staal
- Bouwmateriaalklasse: A1
- Niet brandbaar
- Geen inbrengen van extra vuurbelasting

Bel of mail ons

productinformatie

Met steekmof 1 A
Niet brandbaar, bouwmateriaalklasse A1
Van verzinkt staal
Met extra binnenafwerking

Volgens NEN-EN 1123

infobox

Opmerking:

Afdichtelementen s.v.p. afzonderlijk bestellen.

Passende afdichtelementen.

Nominale breedte buis		Afmetingen	gewicht	artikelnr.	downloads	Onthouden
DN	DN2	l1	gewicht
		[mm]	[kg]
DN 40	DN 50	110	0,27	E40160054
DN 40	DN 70	115	0,41	E40160074
DN 50	DN 70	140	0,49	E40160075
DN 50	DN 100	157	0,89	E40160150
DN 70	DN 80	135	0,7	E40160087
DN 70	DN 100	160	1,08	E40160170
DN 80	DN 100	165	1,6	E40160180
DN 100	DN 125	182	1,87	E40160225
DN 100	DN 150	194	2,55	E40160250
DN 125	DN 150	210	2,66	E40160275
DN 150	DN 200	272	5,2	E40160350

Nominale breedte buis		Afmetingen	gewicht	artikelnr.
DN1	DN2	l1	gewicht	artikelnr.
DN 40	DN 50	110 mm	0,27 kg	E40160054
DN 40	DN 70	115 mm	0,41 kg	E40160074
DN 50	DN 70	140 mm	0,49 kg	E40160075
DN 50	DN 100	157 mm	0,89 kg	E40160150
DN 70	DN 80	135 mm	0,7 kg	E40160087
DN 70	DN 100	160 mm	1,08 kg	E40160170
DN 80	DN 100	165 mm	1,6 kg	E40160180
DN 100	DN 125	182 mm	1,87 kg	E40160225
DN 100	DN 150	194 mm	2,55 kg	E40160250
DN 125	DN 150	210 mm	2,66 kg	E40160275
DN 150	DN 200	272 mm	5,2 kg	E40160350

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN32

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
E01100100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN40

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,2 kg

Artikelnr.
570033040

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN50

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033050

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN70

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,5 kg

Artikelnr.
570033070

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN80

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 0,6 kg

Artikelnr.
570033080

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN100

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1 kg

Artikelnr.
570033100

borgklem zonder ontgrendling

Geschikt voor

GM-X afvoerbuis
GM-X vul- en ontluchtingsleiding voor stookolietanks
DN125

Beschrijving

Zekering tegen axiale stuwing.
gewicht: 1,3 kg

Artikelnr.
570033125

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN40

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,2 kg

Artikelnr.
570034040

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN50

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,3 kg

Artikelnr.
570034050

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN70

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,4 kg

Artikelnr.
570034070

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN80

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,5 kg

Artikelnr.
570034080

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN100

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 0,9 kg

Artikelnr.
570034100

borgklem met ontgrendeling

Geschikt voor

GM-X afvoerbuis
DN125

Beschrijving

Met uitkeping voor verbinding buis/T-stuk
gewicht: 1,2 kg

Artikelnr.
570034125

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN150

Beschrijving

gewicht: 1,8 kg

Artikelnr.
570035150

veiligheidsbeugel

Geschikt voor

GM-X afvoerbuis

DN200

Beschrijving

gewicht: 2,5 kg

Artikelnr.
570035200

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø40
D = 100mm

Artikelnr.
0174.77.17

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø50
D = 130mm

Artikelnr.
0174.77.18

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø70
D = 150mm

Artikelnr.
0174.77.19

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
DN80
DN = 150mm

Artikelnr.
0174.77.20

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø110
D = 180mm

Artikelnr.
0174.77.21

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø125
D = 220mm

Artikelnr.
0174.77.22

brandbeveiligingsvormdeel

Geschikt voor

GM-X afvoer- en aansluitbuis

Beschrijving

Brandklasse: R 30 – R 90 voor buisafscheiding
Lengte: 250 mm
Ø160
D = 225mm

Artikelnr.
0174.77.23

buisklem

Geschikt voor

GM-X afvoerpijp
DN40
Schroefdraad: M 8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,1 kg

Artikelnr.
580500040

buisklem

Geschikt voor

GM-X afvoerpijp
DN70
Schroefdraad: M8

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500070

buisklem

Geschikt voor

GM-X afvoerpijp
DN80
Schroefdraad: M10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500080

buisklem

Geschikt voor

GM-X afvoerpijp
DN100
Schroefdraad: M 10

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,2 kg

Artikelnr.
580500100

buisklem

Geschikt voor

GM-X afvoerpijp
DN125
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,7 kg

Artikelnr.
580500125

buisklem

Geschikt voor

GM-X afvoerpijp
DN150
Schroefdraad: M 12

Beschrijving

Voor draadeind of stokschroef
Met geluidisolatie-element
gewicht: 0,5 kg

Artikelnr.
580500150

ACO GM-X glijmiddel

Geschikt voor

GM-X afvoerbuis
GM-X aansluitbuis

Beschrijving

Flaconinhoud: 1kg
gewicht: 1,1 kg

Artikelnr.
E80350001
