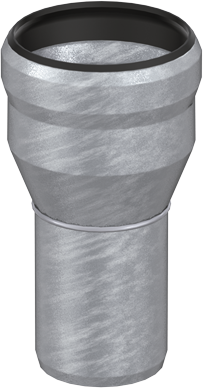

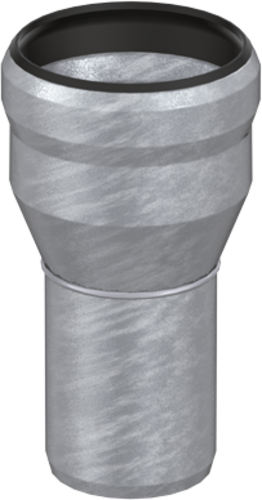

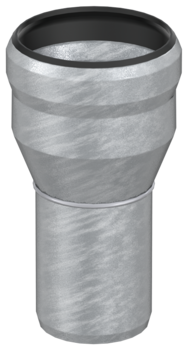

Verloopstuk

productvoordelen

  • Materiaal: verzinkt staal
    • Bouwmateriaalklasse: A1
    • Niet brandbaar
    • Geen inbrengen van extra vuurbelasting

productinformatie

  • Met steekmof 1 A
  • Niet brandbaar, bouwmateriaalklasse A1
  • Van verzinkt staal
  • Met extra binnenafwerking
  • Volgens NEN-EN 1123

infobox

Opmerking: Afdichtelementen s.v.p. afzonderlijk bestellen.

Opmerking: Bij concentrische overgangsstukken is de montage van veiligheidsklemmen niet mogelijk.

Nominale breedte buisAfmetingengewichtartikelnr.Onthouden
DNDN2beschrijvingt
[mm][kg]
DN 40DN 32
  • Verloop van DN 40 op DN 32
  • Lengte: 65mm
650,1E40170043
DN 50DN 40
  • Reductie van DN50 naar DN40
  • Lengte: 72mm
720,21E40170054
DN 80DN 50
  • Reductie van DN80 naar DN50
  • Lengte: 125mm
1250,55E40170085
DN 70
  • Reductie van DN80 naar DN70
  • Lengte: 120mm
1200,65E40170087
DN 125DN 100
  • Reductie van DN25 naar DN100
  • Lengte: 160mm
1601,6E40170225
DN 200DN 150
  • Reductie van DN200 naar DN150
  • Lengte: 215mm
2154,46E40170350
DN 70DN 40
  • Verloop van DN70 naar DN40
  • Lengte: 95mm
  • Van verzinkt staal
950,4E40170074
DN 50
  • Verloop van DN70 naar DN50
  • Lengte: 105mm
1050,48E40170075
DN 100DN 70
  • Verloopstuk van DN100 naar DN70
  • Lengte: 130mm
1300,85E40170170
DN 80
  • Verloopstuk van DN100 naar DN80
  • Lengte: 130mm
1300,95E40170180
DN 150DN 125
  • Verloopstuk van DN150 op DN125
  • Lengte: 220mm
2201,65E40170275
Nominale breedte buisAfmetingengewichtartikelnr.
DN1DN2t
DN 40DN 3265 mm0,1 kgE40170043
DN 50DN 4072 mm0,21 kgE40170054
DN 70DN 4095 mm0,4 kgE40170074
DN 70DN 50105 mm0,48 kgE40170075
DN 80DN 50125 mm0,55 kgE40170085
DN 80DN 70120 mm0,65 kgE40170087
DN 100DN 70130 mm0,85 kgE40170170
DN 100DN 80130 mm0,95 kgE40170180
DN 125DN 100160 mm1,6 kgE40170225
DN 150DN 125220 mm1,65 kgE40170275
DN 200DN 150215 mm4,46 kgE40170350

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN32
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN40
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,2 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN50
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN70
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,5 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN80
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 0,6 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN100
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1 kg

borgklem zonder ontgrendling

Geschikt voor
  • GM-X afvoerbuis
  • GM-X vul- en ontluchtingsleiding voor stookolietanks
  • DN125
Beschrijving
  • Zekering tegen axiale stuwing.
  • gewicht: 1,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN40
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,2 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN50
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,3 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN70
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,4 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN80
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,5 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN100
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 0,9 kg

borgklem met ontgrendeling

Geschikt voor
  • GM-X afvoerbuis
  • DN125
Beschrijving
  • Met uitkeping voor verbinding buis/T-stuk
  • gewicht: 1,2 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN150

Beschrijving
  • gewicht: 1,8 kg

veiligheidsbeugel

Geschikt voor
  • GM-X afvoerbuis

DN200

Beschrijving
  • gewicht: 2,5 kg

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø40
  • D = 100mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø50
  • D = 130mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø70
  • D = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • DN80
  • DN = 150mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø110
  • D = 180mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø125
  • D = 220mm

brandbeveiligingsvormdeel

Geschikt voor
  • GM-X afvoer- en aansluitbuis
Beschrijving
  • Brandklasse: R 30 – R 90 voor buisafscheiding
  • Lengte: 250 mm
  • Ø160
  • D = 225mm

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN40
  • Schroefdraad: M 8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,1 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN70
  • Schroefdraad: M8
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN80
  • Schroefdraad: M10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN100
  • Schroefdraad: M 10
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,2 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN125
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,7 kg

buisklem

Geschikt voor
  • GM-X afvoerpijp
  • DN150
  • Schroefdraad: M 12
Beschrijving
  • Voor draadeind of stokschroef
  • Met geluidisolatie-element
  • gewicht: 0,5 kg

ACO GM-X glijmiddel

Geschikt voor
  • GM-X afvoerbuis
  • GM-X aansluitbuis
Beschrijving
  • Flaconinhoud: 1kg
  • gewicht: 1,1 kg
