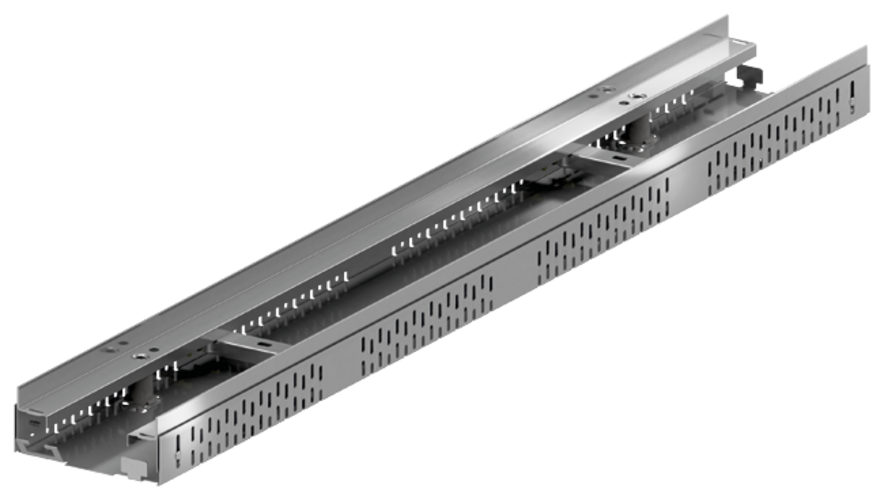

bouwbreedte 130mm – RVS

productvoordelen

  • Toepassing volgens "vlakdakrichtlijn"
  • Implementatie van barrièrevrije deurconstructies
  • Eenvoudig inbouw door systeemcomponenten
  • Omvangrijk roosterassortiment
  • Zekere planning door hydraulische prestatiegegevens
  • Directe aansluiting met behulp van 0,5 m-element en dagkantafvoerelement / insteekverbinding / verbindingsgoot

productinformatie

  • Alle uitvoeringen zijn beloopbaar resp. toegankelijk voor rolstoel
  • Ook na de inbouw traploos in hoogte verstelbaar
  • Geen losse componenten
  • Met geïntegreerde grindstrook
  • Traploze bouwlengteaanpassing
  • Zonder rooster
  • Groef- en veerverbinding
benamingafmetingenvoorraadartikelenartikelnr.downloadsOnthouden
lengtebreedte
[mm][mm]
type I – in hoogte verstelbaar 55 – 78mm
gootelement1000130ja36943
500130ja36942
type II – in hoogte verstelbaar 78 – 108mm
type III – in hoogte verstelbaar 108 – 168mm
benamingafmetingenvoorraadartikelenartikelnr.
lengtebreedte
type I – in hoogte verstelbaar 55 – 78mm
gootelement1000 mm130 mmja36943
500 mm130 mmja36942
type II – in hoogte verstelbaar 78 – 108mm
type III – in hoogte verstelbaar 108 – 168mm

variabel hoekelement

afbeelding
Geschikt voor
  • Type I hoogteverstelbaar. 55 – 78mm
  • Type II hoogteverstelbaar. 78 – 108mm
  • Type III hoogteverstelbaar. 108 – 168mm
Omschrijving
  • Van RVS

stelelement midden

afbeelding
Geschikt voor
  • Type I hoogteverstelbaar. 55 – 78mm
Omschrijving
  • Van RVS

stelelement midden

afbeelding
Geschikt voor
  • Type II hoogteverstelbaar. 78 – 108mm
Omschrijving
  • Van RVS

stelelement midden

afbeelding
Geschikt voor
  • Type III hoogteverstelbaar. 108 – 168mm
Omschrijving
  • Van RVS

stelelement einde

afbeelding
Geschikt voor
  • Type I hoogteverstelbaar. 55 – 78mm
Omschrijving
  • Van RVS

stelelement einde

afbeelding
Geschikt voor
  • Type II hoogteverstelbaar. 78 – 108mm
Omschrijving
  • Van RVS

stelelement einde

afbeelding
Geschikt voor
  • Type III hoogteverstelbaar. 108 – 168mm
Omschrijving
  • Van RVS

eindplaat

afbeelding
Geschikt voor
  • Type I hoogteverstelbaar. 55 – 78mm
Omschrijving
  • Van RVS

eindplaat

afbeelding
Geschikt voor
  • Type II hoogteverstelbaar. 78 – 108mm
Omschrijving
  • Van RVS

eindplaat

afbeelding
Geschikt voor
  • Type III hoogteverstelbaar. 108 – 168mm
Omschrijving
  • Van RVS
