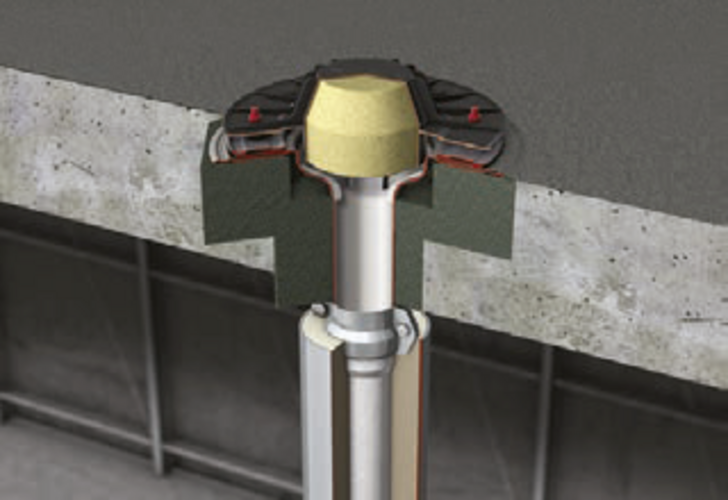

complete afvoeren 1-delig/hellingshoek: 90° – DN100

productvoordelen

  • Op dichtheid geteste combinatie
  • Levering van de afvoerput -compleet- als één verpakkingseenheid

productinformatie

  • Vlakdakafvoeren volgens NEN-EN 1253
  • Van RVS (AISI 304)
  • Bouwmateriaalklasse A1
  • Met functioneel onderdeel
  • Afdichtmembraan
  • Zonder afdichtmembraan
  • Sarnafil TG 66‑15
    • Voor losse plaatsing
    • Voor begroeide, van grind voorziene, beloopbare en berijdbare daken
    • Voor daken met Belasting
  • Sikaplan 15 G
    • Voor de losse plaatsing met mechanische bevestiging
    • Voor daken zonder belasting
  • Van RVS, materiaal AISI 304
  • Getest volgens NEN-EN 1253-2
  • Bouwmateriaalklasse A1, niet brandbaar
  • Luchtsluis met brandbeveiligingsinzetstuk
  • Met klemflens voor aansluiting met afdichtingsbaan
  • Geschikt voor èèn afdichtingslaag

infobox

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen Sarnafil TG 66‑15 en Sikaplan 15 G per uitvoering: Opslagduur tot max. 14 dagen.

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen van andere fabrikanten: op aanvraag.

Opmerking: Bij processen zonder afdichtmembraan, moet het afdichtingselement afzonderlijk worden besteld.

nominale afmeting: DN 100

aansluitstuk-

diameter
isolatieuitsparingafdichtmembraangewichtartikelnr.Onthouden
[mm][mm][kg]
afbeelding103ongeïsoleerd120 x 260zonder afdichtmembraan4,91219.10.60
nominale afmetingaansluitstuk-

diameter
grindkorfisolatieuitsparingafdichtmembraangewichtartikelnr.
DN 100103 mmuit RVSongeïsoleerd120 x 260 mmzonder afdichtmembraan4,9 kg1219.10.60

controleschacht

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse K3
  • gewicht: 5,3 kg

isolatie-element

Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
    • Verjongde spie: 90°
Beschrijving
  • Van schuimglas
  • Hoogte: 100 mm
  • gewicht: 1,3 kg

vlakdakverwarming met thermostaat

Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
    • DN40 – DN125
  • Attika Jet van RVS
    • DN50 – DN70
  • Noodafvoer Turboflow van RVS
    • DN50 – DN70
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN70 – DN100
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN50
Beschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 25W
  • gewicht: 0,3 kg

grindkorf voor omgekeerd dak

Geschikt voor
  • Afvoeren voor vlakdak Spin-serie van RVS
  • Noodafwatering Spin van RVS
  • Afvoeren voor vlakdak Jet-serie van RVS (gebruik zonder stuwring)
Beschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse H1,5
  • gewicht: 1,5 kg

schuifflens

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 70
    • Verjongde spie: 90°
Beschrijving
  • Van RVS, materiaal AISI304
  • Voor onverwarmde uitvoering
  • gewicht: 2,2 kg

flensafdichting

Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,2 kg

flensafdichting

Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,3 kg

flensafdichting

Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,3 kg

flensafdichting

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
  • Van EPDM
  • Voor roostergoten
  • Dikte: 5 mm
  • gewicht: 0,2 kg

isolatie

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Beschrijving
  • Voor invoeropening-/mof
  • Van polystyreen, PS30
  • Volgens DIN 18164
  • gewicht: 0,1 kg

isolatie

Geschikt voor
  • Inlaattrechter
Beschrijving
  • Van polystyreen, PS30
  • Volgens DIN 18164
  • gewicht: 0,1 kg

isolatie

Geschikt voor
  • Afvoeren voor vlakdak Jet/Spin-serie en noodafvoer Turboflow van RVS
    • Hellingshoek: 90°
,
  • Ø75
Beschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • Gewicht: 0,6kg
  • gewicht: 0,8 kg

isolatie

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
    • DN 100
Beschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • gewicht: 0,7 kg

isolatie

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • DN70
Beschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

isolatie

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø100
Beschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

hitteschild

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • DN70
Beschrijving
  • Van RVS
  • Met pluggen M 8 en inbusschroeven M 8 x 16
  • gewicht: 2,7 kg

isolatie-element

Geschikt voor
  • Vlakdakafvoeren onderste gedeelte Jet van RVS
    • DN70
    • Aansluiting: 90°
  • Vlakdakafvoeren onderste gedeelte Spin van gietijzer
    • DN70
    • Aansluiting: 90°
  • Vlakdakafvoerlichaam Spin van RVS
    • DN70
    • Aansluiting: 90°
Beschrijving
  • Van schuimglas
  • Hoogte: 100 mm
  • gewicht: 0,8 kg

isolatie-element

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Beschrijving
  • Van schuimglas
  • Hoogte: 100 mm
  • gewicht: 1,3 kg

isolatiebehuizing

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Beschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Voor lengte-uitlijning
  • gewicht: 0,3 kg

isolatiebehuizing

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 100
    • Verjongde spie: 90°
Beschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Als lengte-uitlijning
  • gewicht: 0,7 kg

Verloopstuk

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Beschrijving
  • Van verzinkt staal
  • Verloop van DN70 naar DN40
  • Lengte: 95mm
  • Van verzinkt staal
  • Van verzinkt staal
  • gewicht: 0,4 kg

Verloopstuk

Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • Aansluiting: 90°
    • DN70
Beschrijving
  • Van verzinkt staal
  • Verloop van DN70 naar DN50
  • Lengte: 105mm
  • gewicht: 0,4 kg

Verloopstuk

Geschikt voor
  • Platdakafvoeren Jet van RVS
    • Verjongde spie: 90°
    • DN 100
  • Platdakdoorvoer Multiflex
    • DN 100
Beschrijving
  • Van verzinkt staal
  • Verloopstuk van DN100 naar DN70
  • Lengte: 130mm
  • gewicht: 0,8 kg

Verloopstuk

Geschikt voor
  • Platdakafvoeren Jet van RVS
    • Verjongde spie: 90°
    • DN 100
  • Platdakdoorvoer Multiflex
    • DN 100
Beschrijving
  • Van verzinkt staal
  • Verloopstuk van DN100 naar DN80
  • Lengte: 130mm
  • gewicht: 0,9 kg
