vlakdakafvoeren Spin – 1-delig/hellingshoek aansluiting: 1,5°

productvoordelen

  • Op dichtheid geteste eenheid
  • Levering van het volledige proces in één verpakkingseenheid

productinformatie

  • Platdakafvoeren volgens DIN EN 1253
  • Van RVS, materiaal 1.4301
  • Bouwmateriaalklasse A1
  • Nominale wijdten: DN 70 – DN 125
  • Grindkorf
    • Van kunststof
    • Van RVS
  • Isolatie
    • Ongeïsoleerd
    • Geïsoleerd met piepschuim met/zonder verwarming
    • Geïsoleerd met steenwol met/zonder verwarming
  • Geomembrane selecteerbaar
  • Met opspanflens voor afdichting met 1 afdichtingsstrook
  • Geschikt voor 1 afdichtingsniveau
  • Hellinghoek aansluiting: 1,5°

infobox

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen Sarnafil TG 66‑15 en Sikaplan 15 G per uitvoering: Opslagcapaciteit tot max. 14 dagen.

  • Sarnafil TG 66‑15 (Voor de losse installatie, voor begroeide, van grind voorziene, beloopbare en berijdbare daken, voor daken met belasting)
  • Sikaplan 15 G (voor de losse plaatsing met mechanische bevestiging, tot een dakhelling van maximaal 20°, voor daken zonder last)

Opmerking: Levertijd voor in de fabriek vooraf gemonteerde afdichtingsbanen van andere fabrikanten: op aanvraag.

Opmerking: Bij processen zonder afdichtmembraan, moet het afdichtingselement afzonderlijk worden besteld.

nominale afmeting: DN 70, grindkorf: van RVS

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden

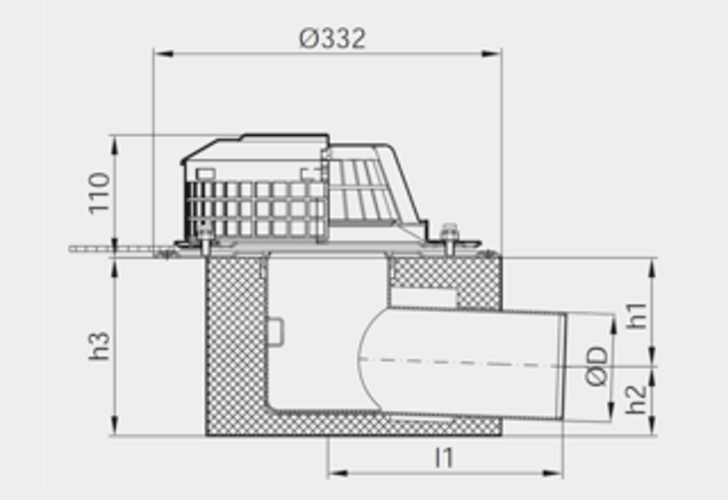

h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding73ongeïsoleerd120 x 2608945140213zonder afdichtmembraan4,41175.10.60

nominale afmeting: DN 70, grindkorf: van kunststof

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden
h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding73ongeïsoleerd120 x 2609545140213zonder afdichtmembraan3,71175.10.10

nominale afmeting: DN 100, grindkorf: van RVS

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden
h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding103ongeïsoleerd150 x 29010466170226zonder afdichtmembraan4,91115.10.60

nominale afmeting: DN 100, grindkorf: van kunststof

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden
h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding103ongeïsoleerd120 x 26010466170226zonder afdichtmembraan4,11115.10.10

nominale afmeting: DN 125, grindkorf: van RVS

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden
h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding133ongeïsoleerd150 x 29012476200230zonder afdichtmembraan5,61125.10.60

nominale afmeting: DN 125, grindkorf: van kunststof

aansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.downloadsOnthouden
h1h2h3l1
[mm][mm][mm][mm][mm][mm][kg]
afbeelding133ongeïsoleerd120 x 26012476200230zonder afdichtmembraan5,11125.10.10
nominale afmetingaansluitstuk-

diameter
isolatieuitsparingafmetingenafdichtmembraangewichtartikelnr.

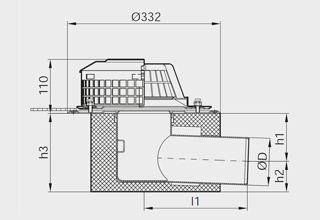

h1h2h3l1
grindkorf:
  • van RVS
DN 7073 mmongeïsoleerd120 x 260 mm89 mm45 mm140 mm213 mmzonder afdichtmembraan4,4 kg1175.10.60
DN 100103 mmongeïsoleerd150 x 290 mm104 mm66 mm170 mm226 mmzonder afdichtmembraan4,9 kg1115.10.60
DN 125133 mmongeïsoleerd150 x 290 mm124 mm76 mm200 mm230 mmzonder afdichtmembraan5,6 kg1125.10.60
grindkorf:
  • van kunststof

controleschacht

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Omschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse K3
  • gewicht: 5,3 kg

grindkorf voor omgekeerd dak

Geschikt voor
  • Afvoeren voor vlakdak Spin-serie van RVS
  • Noodafwatering Spin van RVS
  • Afvoeren voor vlakdak Jet-serie van RVS (gebruik zonder stuwring)
Omschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse H1,5
  • gewicht: 1,5 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,2 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • NBR
  • gewicht: 0,3 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Omschrijving
  • Dikte: 4mm
  • PVC
  • gewicht: 0,3 kg

flensafdichting

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Omschrijving
  • Van EPDM
  • Voor roostergoten
  • Dikte: 5 mm
  • gewicht: 0,2 kg

schuifflens

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 70
    • Verjongde spie: 90°
Omschrijving
  • Van RVS, materiaal AISI304
  • Voor onverwarmde uitvoering
  • gewicht: 2,2 kg

isolatie

afbeelding
Geschikt voor
  • Afvoeren voor vlakdak Jet/Spin-serie en noodafvoer Turboflow van RVS
    • Hellingshoek: 90°
,
  • Ø75
Omschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • Gewicht: 0,6kg
  • gewicht: 0,8 kg

grindkorfopzetstuk

afbeelding
Geschikt voor
  • Vlakdakafvoeren van RVS Spin-serie tot DN125
  • Attiek-dakafvoeren Spin tot DN125
Omschrijving
  • Van RVS, materiaal AISI304
  • Hoogte: 75mm
  • Gewicht: 1,1kg
  • gewicht: 1 kg

grindkorfopzetstuk

afbeelding
Geschikt voor
  • Vlakdakafvoeren van RVS Spin-serie tot DN125
  • Attiek-dakafvoeren Spin tot DN125
Omschrijving
  • Van RVS, materiaal AISI304
  • Hoogte: 225mm
  • Gewicht: 2,1kg
  • gewicht: 1,6 kg

verzamelring voor noodoverloop

Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
Omschrijving
  • Van RVS, materiaal AISI304
  • Diameter: 324mm
  • Hoogte: 35mm
  • gewicht: 0,7 kg

verzamelring voor noodoverloop

Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 125
Omschrijving
  • Van RVS, materiaal AISI304
  • Diameter: 324mm
  • Hoogte: 45mm
  • gewicht: 0,8 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • DN70
Omschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø100
Omschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø125
Omschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,1 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
    • DN 100
Omschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • gewicht: 0,7 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN70
Omschrijving
  • Van polystyreen
  • Hoogte: 140mm
  • Lengte x breedte: 260 x 190mm
  • gewicht: 0,1 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN100
Omschrijving
  • Van polystyreen
  • Hoogte: 170mm
  • Lengte: 280mm
  • Breedte 230mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN125
Omschrijving
  • Van polystyreen
  • Hoogte: 200mm
  • Lengte x breedte: 280 x 230mm
  • gewicht: 0,2 kg

isolatiebehuizing

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 100
    • Verjongde spie: 90°
Omschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Als lengte-uitlijning
  • gewicht: 0,7 kg

isolatie-element

afbeelding
Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
    • Verjongde spie: 90°
Omschrijving
  • Van schuimglas
  • Hoogte: 100 mm
  • gewicht: 1,3 kg

maasrooster

Geschikt voor
  • Opzetstuk Profiline
    • 38150
    • 38801
Omschrijving
  • Verzinkt staal
  • Maaswijdte: 30 x 10mm
  • Niet verkneveld

maasrooster

Geschikt voor
  • Opzetstuk Profiline
    • 38156
    • 38803
Omschrijving
  • RVS, materiaal AISI304
    • Gebeitst
  • Maaswijdte: 30 x 10mm
  • Niet verkneveld

hitteschild

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin uit RVS
    • Ø100
Omschrijving
  • Met pluggen M 8 x 16
  • gewicht: 2,5 kg

grindkorf

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin van RVS
Omschrijving
  • Uit kunststof
  • gewicht: 0,1 kg

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
    • DN40 – DN125
  • Attika Jet van RVS
    • DN50 – DN70
  • Noodafvoer Turboflow van RVS
    • DN50 – DN70
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN70 – DN100
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN50
Omschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 25W
  • gewicht: 0,3 kg

vlakdakverwarming

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie uit RVS
  • Noodafvoer Turboflow uit RVS
  • Vlakdakafvoeren Passavant Spin uit gietijzer
  • Ø125 – Ø150
Omschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 40W
  • gewicht: 0,4 kg

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie uit RVS
  • Noodafvoer Turboflow uit RVS
  • Vlakdakafvoeren Passavant Spin uit gietijzer
  • Ø125 – Ø150
Omschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 40W
  • gewicht: 0,4 kg
