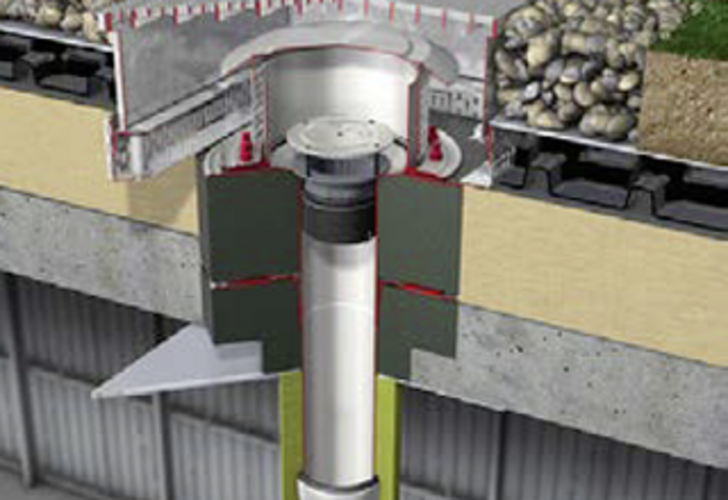

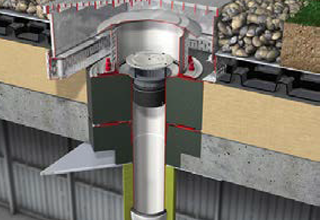

Retentie-opzetstuk Spin – overlaatstroming afwatering

productvoordelen

  • Klantspecifieke productie van de retentie-opzetstuk:
    • Selecteerbare hoogte
    • Selecteerbaar afvoercapaciteit
  • Gering vervuilingsgevaar door rechthoekige opening
  • Eenvoudige montage , reiniging en onderhoud
  • Bij verandering van de afvoerparameters kan de retentie-opzet vervangen/achteraf aangebracht worden

productinformatie

  • Van RVS, materiaal AISI 304
  • Bouwmateriaalklasse A1
  • Geschikt voor montage op koude en warme daken
  • Geschikt voor vlakdakafvoeren Spin
    • DN 70 - DN 125
    • 1- en 2-delig
    • 90° en 1,5°
  • Vlakdakafvoeren volgens NEN-EN 1253-2
  • Brandveiligheidsgoedkeuring voor vlakdakafvoeren:
    • DN 100 certificering: Z-19.17-1888
    • DN 70: certificering aangevraagd

infobox

Andere retentie-opzetten/ noodafvoeren Spin voor platte daken kunnen op aanvraag individueel worden geconfigureerd naar afvoercapaciteit en inbouwhoogte.

Retentie-opzetelement

hoogtegeschikt voorafvoercapaciteitartikelnr.downloadsOnthouden
[mm][l/s]
afbeelding85
  • Vlakdakafvoeren Spin – puthuis
    • Ø70
    • Ø100
    • Ø125
0,51171.10.60
11171.10.62
1,51171.10.64
21171.10.66

Retentie-opzetelement als noodafvoer

hoogtegeschikt voorartikelnr.downloadsOnthouden
[mm]
afbeelding50
  • Vlakdakafvoeren Spin – puthuis
  • Ø/afvoerwaarde
    • Ø70/3,9 l/s
    • Ø100/4,3 l/s
    • Ø125/8,3 l/s
1171.30.60
hoogtegeschikt voorafvoercapaciteitartikelnr.
Retentie-opzetelement
85 mm
  • Vlakdakafvoeren Spin – puthuis
    • Ø70
    • Ø100
    • Ø125
0,5 l/s1171.10.60
85 mm
  • Vlakdakafvoeren Spin – puthuis
    • Ø70
    • Ø100
    • Ø125
1 l/s1171.10.62
85 mm
  • Vlakdakafvoeren Spin – puthuis
    • Ø70
    • Ø100
    • Ø125
1,5 l/s1171.10.64
85 mm
  • Vlakdakafvoeren Spin – puthuis
    • Ø70
    • Ø100
    • Ø125
2 l/s1171.10.66
Retentie-opzetelement als noodafvoer
