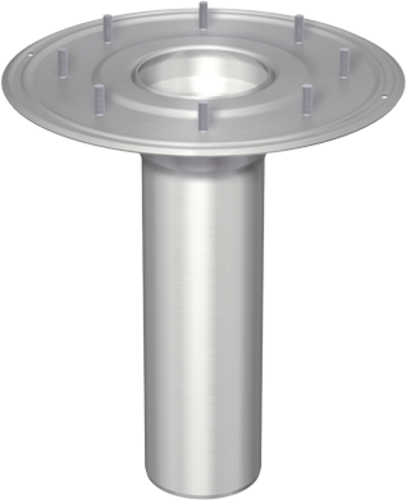

vlakdakafvoeren Spin – vrijvervalafwatering


productinformatie

  • Afvoerput Ø70 – Ø125
  • Gecontroleerd conform DIN EN 1253
  • Voor 1-delige resp. 2-delige aflopen
  • Van RVS (AISI 304)
  • Ongeïsoleerd
  • Met opspanflens conform DIN EN 1253
  • Passende componenten

aansluitstukhellingshoek: 90°

nominale afmetinguitsparinggewichtartikelnr.Onthouden
[mm][kg]
afbeeldingDN 70230 x 3602,30174.47.30
afbeeldingDN 100230 x 3602,80174.47.31
afbeeldingDN 125230 x 3603,80174.47.32

aansluitstukhellingshoek: 1,5°

nominale afmetinguitsparinggewichtartikelnr.Onthouden
[mm][kg]
afbeeldingDN 70220 x 3602,30174.48.03
afbeeldingDN 100260 x 4002,80174.48.04
afbeeldingDN 125260 x 4003,80174.48.11
nominale afmetinguitsparinggewichtartikelnr.
DN 70230 x 360 mm2,3 kg0174.47.30
DN 100230 x 360 mm2,8 kg0174.47.31
DN 125230 x 360 mm3,8 kg0174.47.32
DN 70220 x 360 mm2,3 kg0174.48.03
DN 100260 x 400 mm2,8 kg0174.48.04
DN 125260 x 400 mm3,8 kg0174.48.11

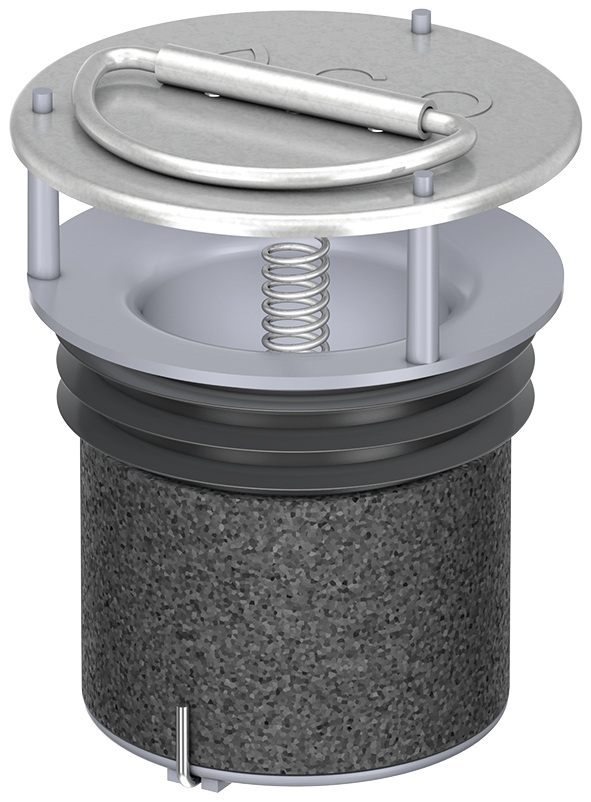

Brandveiligheidsset

afbeelding
Geschikt voor
  • Afvoeren voor vlakdak Spin
    • DN70
    • Hellingshoek: 90°
Beschrijving
  • abZ: aangevraagd
  • Let op: afvoercapaciteit wordt gereduceerd door toepassen!
  • gewicht: 0,2 kg

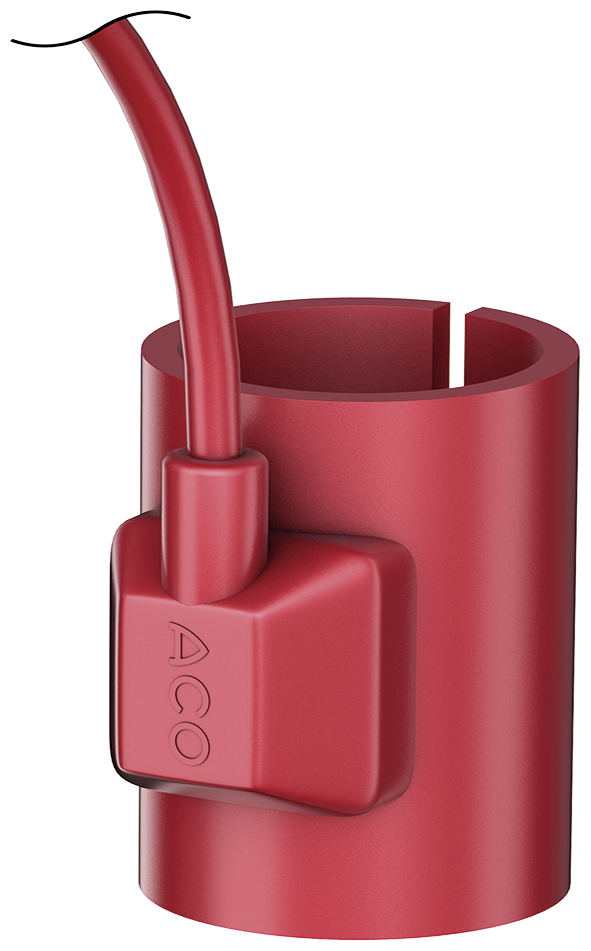

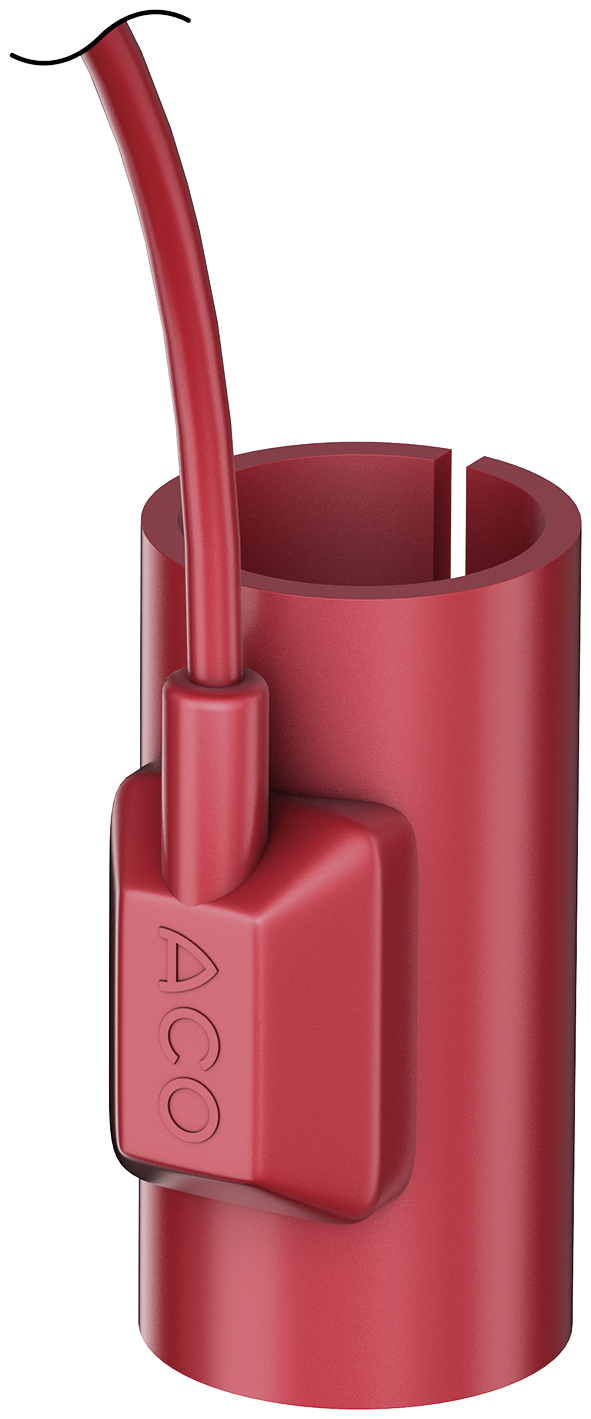

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
    • DN40 – DN125
  • Attika Jet van RVS
    • DN50 – DN70
  • Noodafvoer Turboflow van RVS
    • DN50 – DN70
  • Vlakdakafvoeren Passavant Spin van gietijzer
    • DN70 – DN100
  • Vlakdakafvoeren Passavant Jet van gietijzer
    • DN50
Beschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 25W
  • gewicht: 0,3 kg

vlakdakverwarming

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie uit RVS
  • Noodafvoer Turboflow uit RVS
  • Vlakdakafvoeren Passavant Spin uit gietijzer
  • Ø125 – Ø150
Beschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 40W
  • gewicht: 0,4 kg

vlakdakverwarming met thermostaat

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie uit RVS
  • Noodafvoer Turboflow uit RVS
  • Vlakdakafvoeren Passavant Spin uit gietijzer
  • Ø125 – Ø150
Beschrijving
  • Netaansluiting: 220 – 240V/AC
  • Beschermingsklasse: IP67
  • Aansluitleiding
    • H05RN-F2x1,0
    • Lengte: 1m
  • Nominaal vermogen: 40W
  • gewicht: 0,4 kg

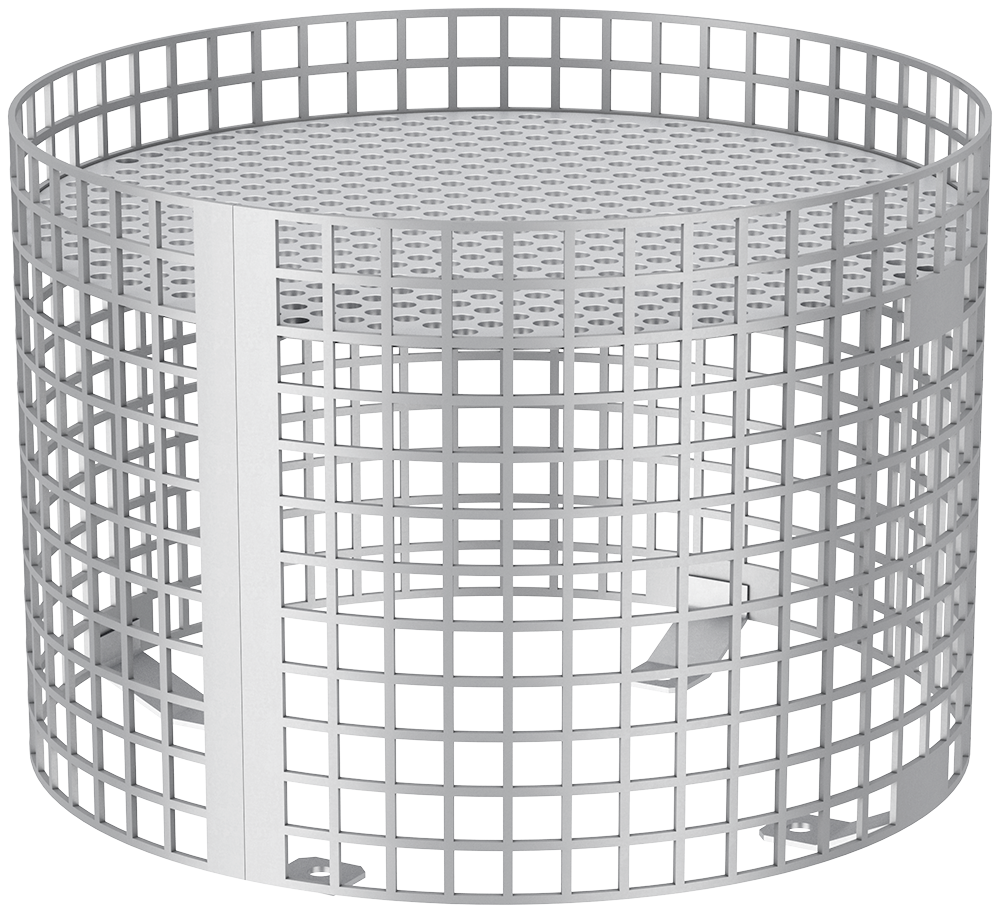

grindkorfopzetstuk

afbeelding
Geschikt voor
  • Vlakdakafvoeren van RVS Spin-serie tot DN125
  • Attiek-dakafvoeren Spin tot DN125
Beschrijving
  • Van RVS, materiaal AISI304
  • Hoogte: 75mm
  • Gewicht: 1,1kg
  • gewicht: 1 kg

grindkorfopzetstuk

afbeelding
Geschikt voor
  • Vlakdakafvoeren van RVS Spin-serie tot DN125
  • Attiek-dakafvoeren Spin tot DN125
Beschrijving
  • Van RVS, materiaal AISI304
  • Hoogte: 225mm
  • Gewicht: 2,1kg
  • gewicht: 1,6 kg

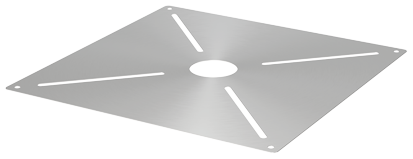

hitteschild

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin/Jet van RVS
    • DN70
Beschrijving
  • Van RVS
  • Met pluggen M 8 en inbusschroeven M 8 x 16
  • gewicht: 2,7 kg

hitteschild

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin uit RVS
    • Ø100
Beschrijving
  • Met pluggen M 8 x 16
  • gewicht: 2,5 kg

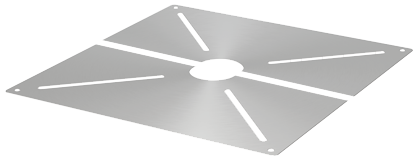

hitteschild

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin uit RVS
    • Ø100
Beschrijving
  • 2-delige uitvoering
  • Bevestiging met 6 inslagpluggen
  • gewicht: 2,8 kg

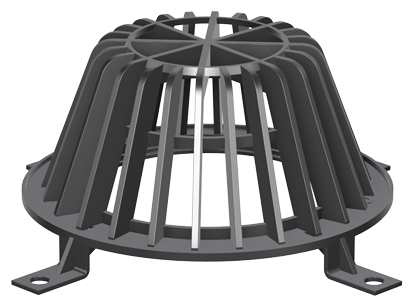

grindkorf

afbeelding
Geschikt voor
  • Vlakdakafvoeren Spin van RVS
Beschrijving
  • Uit kunststof
  • gewicht: 0,1 kg

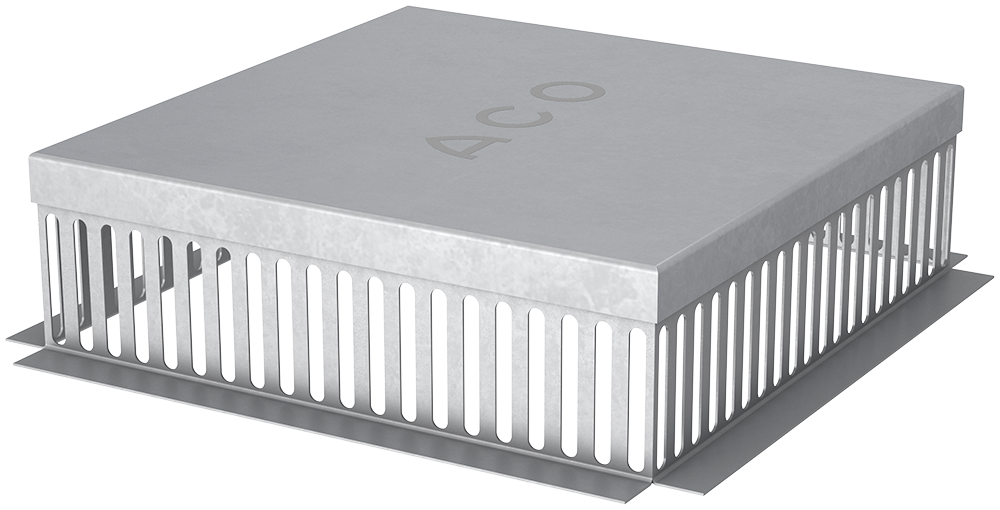

grindkorf voor omgekeerd dak

Geschikt voor
  • Afvoeren voor vlakdak Spin-serie van RVS
  • Noodafwatering Spin van RVS
  • Afvoeren voor vlakdak Jet-serie van RVS (gebruik zonder stuwring)
Beschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse H1,5
  • gewicht: 1,5 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • Van EPDM
  • gewicht: 0,2 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • PVC-weich
  • gewicht: 0,3 kg

flensafdichting

afbeelding
Geschikt voor
  • Vlakdakafvoeren Jet/Spin-serie van RVS
  • Attiek-dakafvoeren Spin/Jet
    • Ø50/Ø70
  • Vlakdakdoorvoer Multiflex
    • Ø70 – Ø125
  • Noodafvoer Turboflow
    • Ø50/Ø70
Beschrijving
  • Dikte: 4mm
  • NBR/SBR
  • gewicht: 0,3 kg

flensafdichting

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
  • Van EPDM
  • Voor roostergoten
  • Dikte: 5 mm
  • gewicht: 0,2 kg

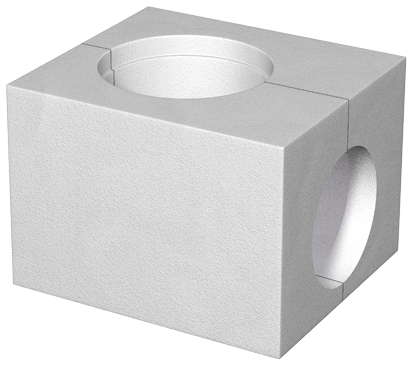

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • DN70
Beschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø100
Beschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
  • Ø125
Beschrijving
  • Van polystyreen
  • Hoogte: 250mm
  • Lengte x breedte: 205 x 205mm
  • gewicht: 0,1 kg

isolatie

afbeelding
Geschikt voor
  • Afvoeren voor vlakdak Jet/Spin-serie en noodafvoer Turboflow van RVS
    • Hellingshoek: 90°
,
  • Ø75
Beschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • Gewicht: 0,6kg
  • gewicht: 0,8 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 90°
    • DN 100
Beschrijving
  • Voor invoeropening-/mof
  • Van steenwol, bouwmateriaalklasse A1
  • gewicht: 0,7 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN70
Beschrijving
  • Van polystyreen
  • Hoogte: 140mm
  • Lengte x breedte: 260 x 190mm
  • gewicht: 0,1 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN100
Beschrijving
  • Van polystyreen
  • Hoogte: 170mm
  • Lengte: 280mm
  • Breedte 230mm
  • gewicht: 0,2 kg

isolatie

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • Verjongde spie: 1,5°
  • DN125
Beschrijving
  • Van polystyreen
  • Hoogte: 200mm
  • Lengte x breedte: 280 x 230mm
  • gewicht: 0,2 kg

verzamelring voor noodoverloop

Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
Beschrijving
  • Van RVS, materiaal AISI304
  • Diameter: 324mm
  • Hoogte: 35mm
  • gewicht: 0,7 kg

verzamelring voor noodoverloop

Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 125
Beschrijving
  • Van RVS, materiaal AISI304
  • Diameter: 324mm
  • Hoogte: 45mm
  • gewicht: 0,8 kg

controleschacht

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
Beschrijving
  • Van RVS, materiaal AISI304
  • Belastingsklasse K3
  • gewicht: 5,3 kg

isolatiebehuizing

afbeelding
Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 100
    • Verjongde spie: 90°
Beschrijving
  • Van foamglas
  • Hoogte: 150mm
  • Als lengte-uitlijning
  • gewicht: 0,7 kg

isolatie-element

afbeelding
Geschikt voor
  • Platdakafvoeren Spin van RVS
    • DN 70/DN 100
    • Verjongde spie: 90°
Beschrijving
  • Van schuimglas
  • Hoogte: 100 mm
  • gewicht: 1,3 kg

schuifflens

Geschikt voor
  • Platdakafvoeren Jet/Spin-serie van RVS
    • DN 70
    • Verjongde spie: 90°
Beschrijving
  • Van RVS, materiaal AISI304
  • Voor onverwarmde uitvoering
  • gewicht: 2,2 kg
