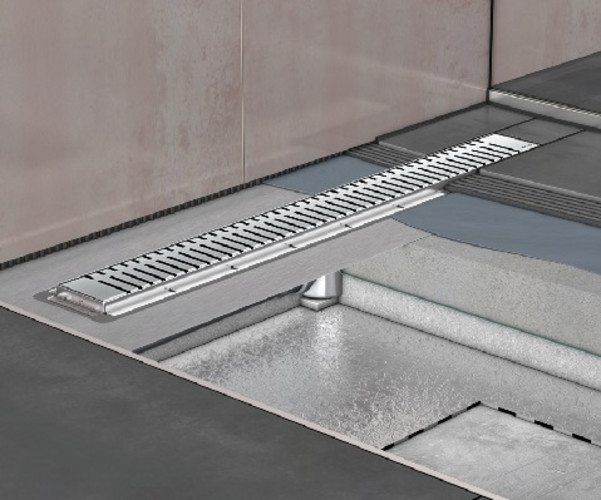

Goot – inbouwhoogte bovenkant cementdekvloer: 66 - 140mm

productvoordelen

  • Optioneel afsluitbare sijpelopeningen
  • In de fabriek aangebrachte vloedistofdicht membraan
  • Voldoet aan de hoogste waterverwerkingsklasse W3-I volgens DIN 18534
  • Voldoet aan alle geluidsisolatieniveaus (SST I-III volgens VDI 4100)
  • Absolute dichtheid door in de fabriek opgelaste opzetstuk
  • Vrije toegang tot buisleiding voor optimale reiniging
  • Goot en RVS-roosters met een glad, geëlektropoleerd oppervlak voor eenvoudige reiniging

productinformatie

  • Afwateringsgoot Ø50 van RVS, oppervlak elektrolytisch gepolijst
  • Aansluitrichting: 1,5°
  • Productklasse A (NEN-EN 1253-1)
  • Belastingsklasse: K3 (NEN-EN 1253-1)
  • Montage: inbouwklaar
  • Incl. geluidsisolatietoebehoren
  • Inbouwhoogten
    • Tot bovenkant cementdekvloer: 66 – 140 mm
    • Totaal: 79 - 153 mm
  • Hoogte instelbaar 74 mm met behulp van in hoogte verstelbare voeten
  • Zichtbare breedte: 84 mm, roosterbreedte 80 mm
  • Tegelbak
    • Hoogte 12 mm
    • Ook geschikt voor toepassen van natuursteen
  • Afvoercapaciteit:
    • 0,4 l/s met 10mm opstuwing
    • 0,6 l/s met 20mm opstuwing (NEN-EN 1253-1)
  • Stankafsluiter: 2-delig, uitneembaar
  • Waterslothoogte: 25mm
  • Flensuitvoering: met in de fabriek aangebracht afdichtmembraan, met 70 mm overlap

infobox

Opmerking: afwijkende lengten op aanvraag.

Zonder muurflens

Afmetingenartikelnr.downloadsOnthouden
L1L2B
[mm][mm][mm]
afbeelding6007001879010.77.32
7008001879010.77.10
8009001879010.77.11
90010001879010.77.12
100011001879010.77.13
120013001879010.77.14

Muurflens achter

Afmetingenartikelnr.downloadsOnthouden
L1L2B
[mm][mm][mm]
afbeelding6007001559010.77.33
7008001559010.77.15
8009001559010.77.16
90010001559010.77.17
100011001559010.77.18
120013001559010.77.19
Afmetingenartikelnr.
L1L2B
  • Zonder muurflens
600 mm700 mm187 mm9010.77.32
700 mm800 mm187 mm9010.77.10
800 mm900 mm187 mm9010.77.11
900 mm1000 mm187 mm9010.77.12
1000 mm1100 mm187 mm9010.77.13
1200 mm1300 mm187 mm9010.77.14
  • Muurflens achter
