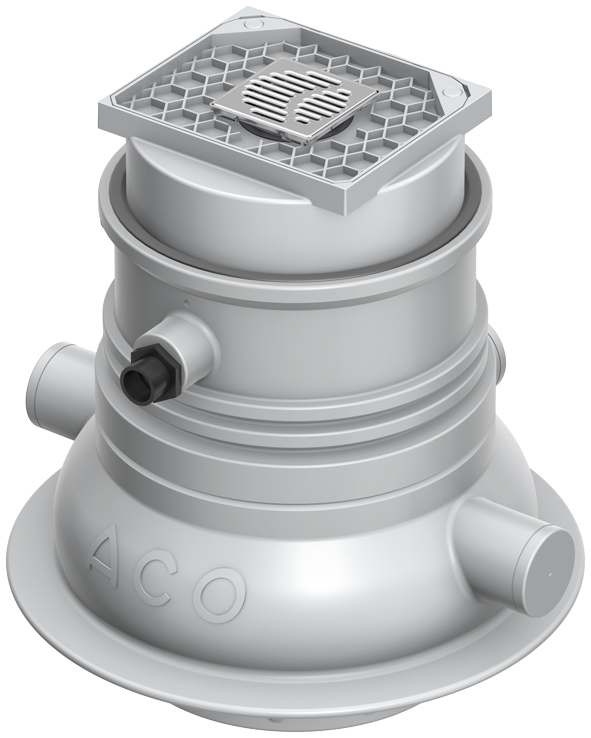

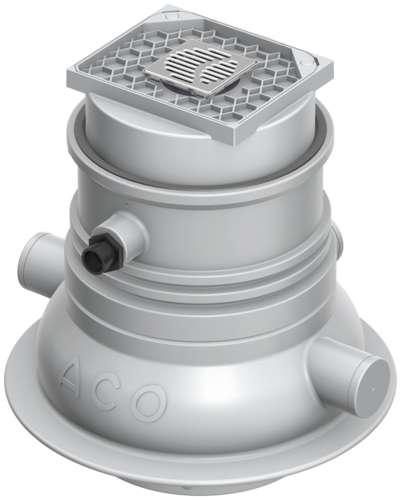

Opvoerinstallatie voor afvalwater bij de in de vloerinstallatie

afbeelding

productvoordelen

  • Eenvoudige inbreng door systeemscheiding
  • Keuze uit 3 toevoeren
  • Hoog nuttig volume – 27l
  • Eenvoudige montage/demontage van de pomp door apart pompreservoir
  • Volwaardige vloerafvoer in het opzetstuk

productinformatie

  • Fecaliënopvoerinstallatie
  • Toepassingsgebieden
    • Eengezinswoningen
    • Souterrainwoningen
    • Voor de ondervloerinstallatie in vorstvrije ruimtes
  • Opvangbak van polyethyleen
    • 2 versch. bakmaten verkrijgbaar
    • 3 horizontale inlaataansluitingen Ø110
    • 1 aansluitstuk voor kabeldoorvoer Ø75
    • 1 ventilatieaansluiting Ø50
  • Opzetstuk met betegelbare afdekking
    • Belastingsklasse K3
    • Draai- en hoogteverstelbaar
    • Geïntegreerde vloerafvoer met sperwaterhoogte=50mm
    • Inspectieopening= 330 x 250mm
  • Aansluiting drukleiding
    • [persleidingaansluiting volgens EN ISO 15493 van PVC-U; 50 40-R 1¼"
    • Geïntegreerde terugslagklep
  • Versnijdende pomp
    • Beschermingsklasse: IP67
    • Gemonteerd in apart pompreservoir
    • Met glijringafdichting
    • 10m aansluitkabel
  • Niveauschakeling
    • Pneumatische niveauschakeling met 10m stuurleiding
  • Besturing
    • Beschermingsklasse: IP54
    • 1,5m kabel en randaarde stekker
    • Potentiaalvrije verzamelstorings- en inbedrijfmelding
typemotorvermogenkenmerkenVolumetanktotale-

volumes
gewichtartikelnr.downloadsOnthouden
P1P2stroom-

opname
span-

ning
aantal

omwentelingen
inlaat-

hoogte Z1
[kW][kW][A][V][t/min][l][l][kg]
Muli-UF MWP10,90,6423028002758381203.00.00
Muli-UF MWP20,90,6423028002758391203.00.01
typemotorvermogenkenmerkenVolumetotale-

volumes
gewichtartikelnr.
P1P2stroomopnamespanningaantal omwentelingeninlaathoogte Z1
Muli-UF MWP10,9 kW0,6 kW4 A230 V2800 t/min27 l58 l38 kg1203.00.00
Muli-UF MWP20,9 kW0,6 kW4 A230 V2800 t/min27 l58 l39 kg1203.00.01

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 15 mA
  • Afmeting: 172 x 70 x 78 mm (l x b x d)
  • Beschermingssoort: IP33
  • 92 dB(A)
  • gewicht: 0,3 kg

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg

verlengstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Met lamellendichtring
  • Trapsgewijze ophoging per 116mm
    • Bij Muli-UF max. 1x tussenstuk
    • Bij Sinkamat-K maximaal 2x tussenstukken monteren
    • Bij Quatrix-K en Muli-UF (excl. flex- slang 0150.57.82) maximaal 1x tussen monteren
  • gewicht: 3,4 kg

afdichtflens

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Voor de inbouw in waterdicht beton
    • Maximaal grondwaterpeil: 2m
  • gewicht: 2 kg

persleidingsset Ø50mm

afbeelding
Geschikt voor
  • Sinkamat-K (in de vloer)
    • Mono
    • Duo
  • Muli-UF (in de vloer)
Omschrijving
  • 5 m drukleidingsslang DN50 (ID 43) met PVC verloopmof 1 ¼"
  • Max. werkdruk: 6bar
  • gewicht: 4 kg
