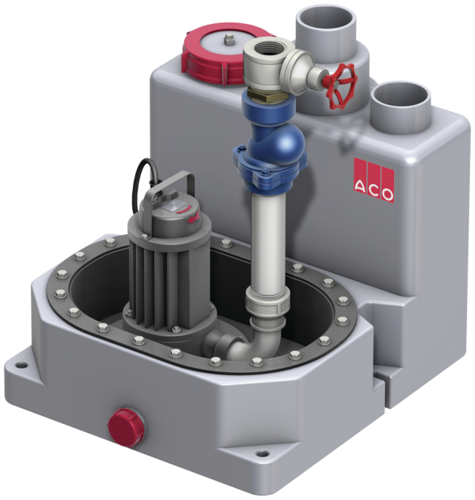

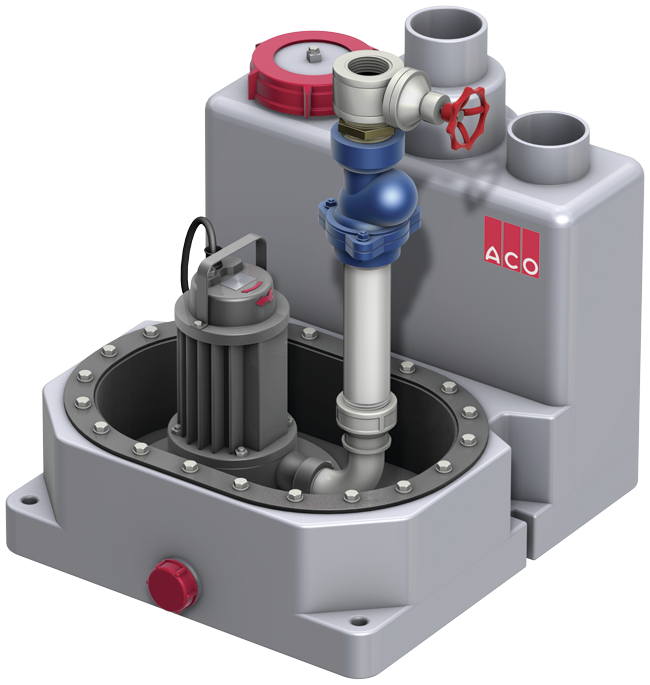

Opvoeringsinstallatie Muli-PE-S mono

afbeelding

productvoordelen

  • Volwaardige opvoerinstallatie voor afvalwater met dompelmotorpomp en snijmechanisme
  • Verschillende instroomhoogtes
  • Geringere kosten door kleine doorsnede van de drukleiding
  • Met kogelkraan en retourklep

productinformatie

  • Fecaliënopvoerinstallatie conform NEN-EN 12050
  • Toepassingsgebieden
    • Saneren van oude gebouwen
    • Bij lange drukleiding naar kanaal
  • Opvangbak van polyethyleen
  • Met aftapschroef
  • Met aansluiting voor handmatige membraanpomp R 1½"
  • Met bevestigingsset naar opdrijfveilige verankering
  • Met 3 horizontale toevoeraansluitstukken Ø100
  • Met 1 verticaal toevoeraansluitstuk met gradatie Ø100/Ø150
  • Met ventilatieaansluiting Ø100 naar aansluiting aan kunststofbuis
  • Aansluiting drukleiding
    • Met 1 kogel-retourklep R 2"
    • Met afsluitschuif R 2"
  • Pompaggregaat
    • Motor 400V, 50Hz
    • Beschermingssoort IP68
    • Met extern snijmechanisme
  • Pneumatische niveauschakeling met stuwpijp en pneumatische stuurleiding
  • Schakel- en waarschuwingsapparaat
    • Beschermingssoort IP54
    • Met 1,5m kabel en CEE-stekker
    • Met potentiaalvrije verzamelstorings- en bedrijfsmelding
    • Incl. 4m pneumatische stuurleiding tussen hefinstallatie en schakelkast

infobox

Opmerking: De max. temperatuur mag alleen voor korte tijd bereikt worden.

typemotorvermogenkenmerkenVolumetanktotale-

volumes
gewichtartikelnr.downloadsOnthouden
P1P2stroom-

opname
span-

ning
aantal

omwentelingen
inlaat-

hoogte Z1
inlaat-

hoogte Z2
inlaat-

hoogte Z3
inlaat van boven
[kW][kW][A][V][t/min][l][l][l][l][l][kg]
ACO Passavant Muli PE S-100 mono1,20,92,340029001035505080800159.03.91
ACO Passavant Muli PE S-200 mono2,51,74,140029001035505080850175.19.00
typemotorvermogenkenmerkenVolumetotale-

volumes
gewichtartikelnr.
P1P2stroomopnamespanningaantal omwentelingeninlaathoogte Z1inlaathoogte Z2inlaathoogte Z3inlaat van boven
ACO Passavant Muli PE S-100 mono1,2 kW0,9 kW2,3 A400 V2900 t/min10 l35 l50 l50 l80 l80 kg0159.03.91
ACO Passavant Muli PE S-200 mono2,5 kW1,7 kW4,1 A400 V2900 t/min10 l35 l50 l50 l80 l85 kg0175.19.00

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 15 mA
  • Afmeting: 172 x 70 x 78 mm (l x b x d)
  • Beschermingssoort: IP33
  • 92 dB(A)
  • gewicht: 0,3 kg

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg

luchtbelleninjectie

afbeelding
Geschikt voor
  • Muli-PE S mono
Omschrijving
  • Ter verhoging van de bedrijfszekerheid bij drijflaagvorming (bijv. vetafscheider)
  • Pitot-buis met minicompressor: 230 V
  • gewicht: 4,4 kg

speciaal bevestigingsstuk DN50

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN50 (OD: 48 – 52mm)
  • Voor de geluidsontkoppeling
  • gewicht: 3,8 kg

speciaal bevestigingsstuk DN50

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN50 (OD: 57 – 61mm)
  • Voor de geluidsontkoppeling
  • gewicht: 2,6 kg

Speciaal bevestigingsstuk DN 70

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN70 (OD: 73 – 76mm)
  • Voor de geluidsontkoppeling
  • gewicht: 2,3 kg

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Vetafscheider van polyethyleen
  • Zetmeelafscheider van polyethyleen
  • Slibvangputten type 2 en 4
  • LipuMobil – type 0,5
Omschrijving
  • Van PVC
  • Spie Ø110 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
  • Totale maten: 176 x 360mm (l x h)
  • gewicht: 5,9 kg

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Vetafscheider van polyethyleen
  • Zetmeelafscheider van polyethyleen
  • Slibvangputten type 7 tot 10
Omschrijving
  • Van PVC
  • Spie Ø160 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
  • Totale maten: 226 x 420mm (l x h)
  • gewicht: 10,2 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg

Handmembraanpomp R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Voor wandmontage
  • Incl. slang
    • Binnendiameter: 48 x 80 mm
  • Incl. slangklemmen
    • Binnendiameter: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • gewicht: 14,4 kg

Driewegkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 3,3 kg

Afsluitkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 1 kg
