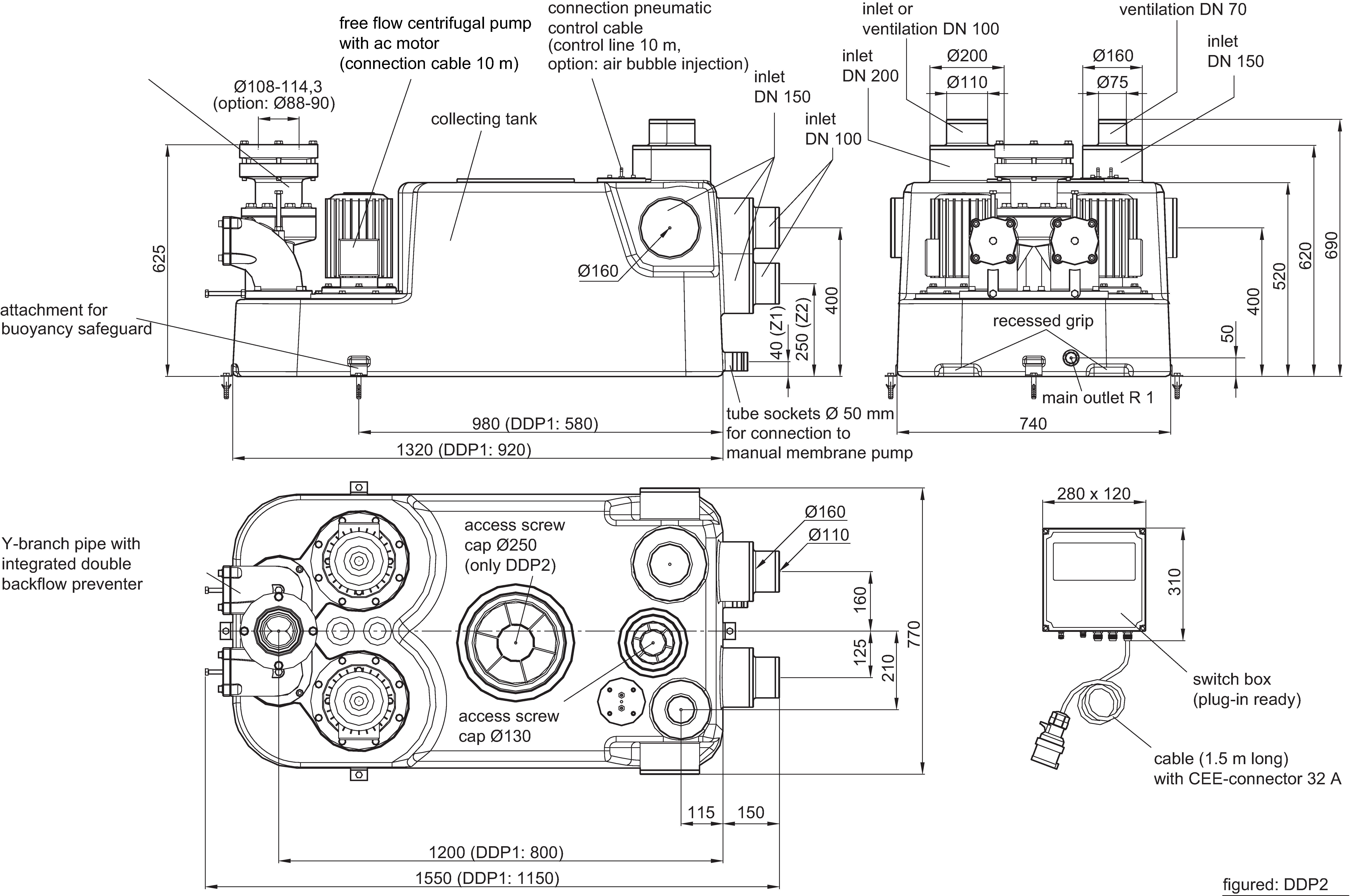

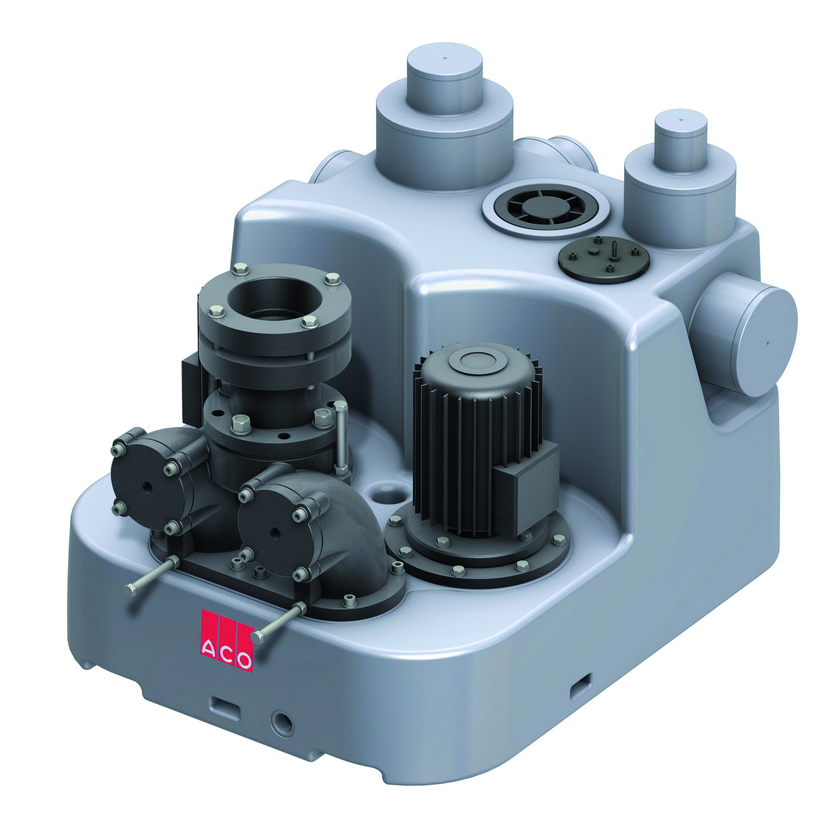

Opvoeringsinstallatie Muli-Star DDP
productvoordelen
- Gering gewicht
- Verschillende instroomhoogtes
- CFD-geoptimaliseerd loopwiel
- Hoge chemische bestendigheid van alle onderdelen
- Geschikt voor inzet achter vetafscheider
- Snelle montage
- Aansluitklaar
- Hoog nuttig volume – tot 185l
- Aangepast aan deurmaat: 780mm
productinformatie
- Toepassingsgebieden
- Achter vetafscheiders tot NG 5 – in combinatie met borrelbuis
- Meergezinswoningen
- Kantoorgebouwen, hotels
- Ziekenhuizen
- Opvangbak van polyethyleen
- Bodemaansluiting R 1"
- Ionspectieopening voor eenvoudig onderhoud, diameter: 130mm (DDP1), 130mm en 250mm (DDP2)
- Bevestigingsset voor opdrijfveilige verankering
- Aansluiting voor handmembraanpomp Ø50
- 2 horizontale inlaataansluitingen Ø110
- 4 horizontale inlaataansluitingen Ø160
- 2 verticale inlaataansluitingen Ø110/Ø160/200
- 1 ventilatieaansluiting Ø75 (optioneel Ø110)
- Aansluiting persleiding
- Speciale-terugslagklep
- Broekstuk met hef- en bevestigingsschroef
- Speciaal bevestigingsstuk DN 80 voor de flexibele aansluiting van de persleiding met 108 – 114,3mm buisbuitendiameter (optioneel 88 – 90mm)
- Aansluitflens voor handafsluiterf DN 80 PN 16
- 2 pompaggregaten
- Driefasige motor: 400V, 50Hz
- Beschermingsklasse IP68
- Geïntegreerde permanente motorbewaking
- Verstoppingvrije vortexwaaier
- 10m aansluitkabel
- Niveauschakeling
- Pneumatische niveauschakeling met 10m stuurleidingen
- Optioneel met borrelbuis(toebehoren)
- Besturing
- Beschermingsklasse IP54
- 1,5m kabel en CEE-stekker (32A)
- Potentiaalvrije verzamelstorings- en inbedrijfmelding
- Getest volgens NEN-EN 12050-1
infobox
Opmerking: De max. temperatuur mag alleen voor korte tijd bereikt worden.
alarmkast
Geschikt voor
- Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
- Alle Muli opvoerinstallaties voor afvalwater
- Slibvangput-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (ondergrond)
- Duo
Beschrijving
- Zelfladend
- Met potentiaalvrij contact
- Optisch en akoestisch
- ZonderContactgever
- Voor de montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75mm (b x h x d)
- Beschermingsklasse: IP65
- Bedrijfsspanning: 230V/AC 50/60Hz
- Stekkerklaar met kabel: 2m
- gewicht: 1,4 kg
alarmhoorn
Geschikt voor
- Alarmapparaat
- Alarmapparaat met GSM- module
Beschrijving
- Bedrijfsspanning: 12V DC
- Stroomopname: 30 mA
- 62 x 62 x 85 mm (l x b x d)
- Beschermingsklasse: IP66
- 95dB(A)
- gewicht: 0,2 kg
alarmhoorn
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- Bedrijfsspanning: 230V (AC)
- Stroomopname: 30 mA
- Afmeting: Ø62x85 mm (L/B x T)
- Beschermingssoort: IP66
- 95 dB(A)
- gewicht: 0,3 kg
zwaailicht
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- 230V
- Stroomopname: 70mA
- gewicht: 0,5 kg
luchtbelleninjectie
Geschikt voor
- Muli-Star DDP
- Muli-Mini
Beschrijving
- Voor uitrusting achteraf bij Muli-Mini en Muli-Star DDP afvalwateropvoerinstallaties
- Met minicompressor en aansluitmateriaal
- Ter verhoging van de bedrijfszekerheid
- Bij vorming van drijflagen (vethoudend afvalwater)
- gewicht: 1,9 kg
schuifafsluiter DN80 voor drukzijde
Geschikt voor
- LipuSmart-P
- Muli-Star MDP1/MWP1
- Muli-Star DDP 1/2
Beschrijving
- Van gietijzer
- 8 x bouten en moeren
- 1 x manchet DN80
- Bouwlengte: 180mm
- gewicht: 19,4 kg
inlaat-/afsluiter DN100
Geschikt voor
- Vetafscheider van polyethyleen
- Zetmeelafscheider van polyethyleen
- Slibvangputten type 2 en 4
- LipuMobil – type 0,5
Beschrijving
- Van PVC
- Spie Ø110 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
- Totale maten: 176 x 360mm (l x h)
- gewicht: 5,9 kg
inlaat-/afsluiter DN100
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- Typ 2/4
- LipuMobil-P – type 0,5
Beschrijving
- Van PVC
- Aan beide zijden mof Ø110 mm met lamellendichtring
- Totale maten: 176 x 330mm (L x H)
- gewicht: 3,1 kg
inlaat-/afsluiter DN150
Geschikt voor
- Vetafscheider van polyethyleen
- Zetmeelafscheider van polyethyleen
- Slibvangputten type 7 tot 10
Beschrijving
- Van PVC
- Spie Ø160 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
- Totale maten: 226 x 420mm (l x h)
- gewicht: 10,2 kg
inlaat-/afsluiter DN150
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- NG 7 – NG 10
Beschrijving
- Van PVC
- Aan beide zijden mof Ø160 mm met lamellendichtring
- Totale maten: 226 x 510mm (L x H)
- gewicht: 7 kg
Inlaatschuif DN 200
Geschikt voor
- Opvoerinstallatie
- Muli-Star DDP 1/2
- Vetafscheider van polyethyleen
- Vanaf NG 15
Beschrijving
- Van PVC
- Aan beide zijden mof 200mm met lamellenafdichtring
- Totale maten: 264 x 637mm (l x h)
- gewicht: 8,4 kg
Handmembraanpomp R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Voor wandmontage
- Incl. slang
- Binnendiameter: 48 x 80 mm
- Incl. slangklemmen
- Binnendiameter: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
- gewicht: 14,4 kg
Driewegkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 3,3 kg
Afsluitkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 1 kg
