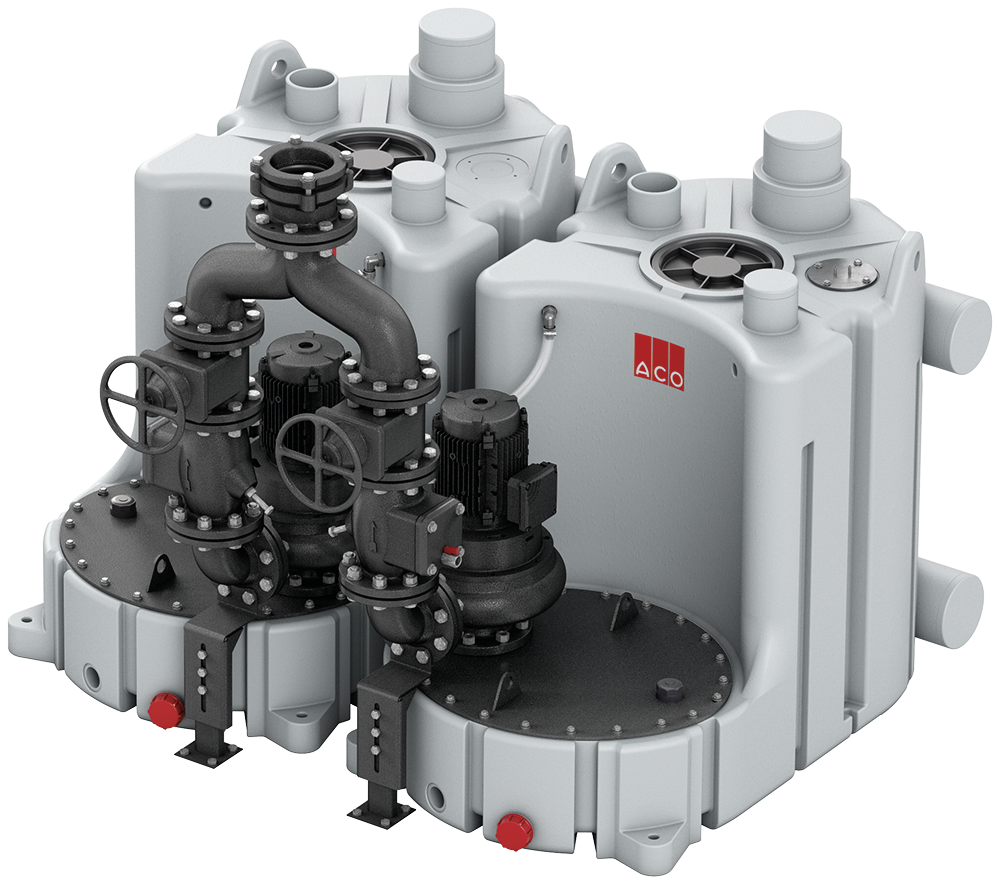

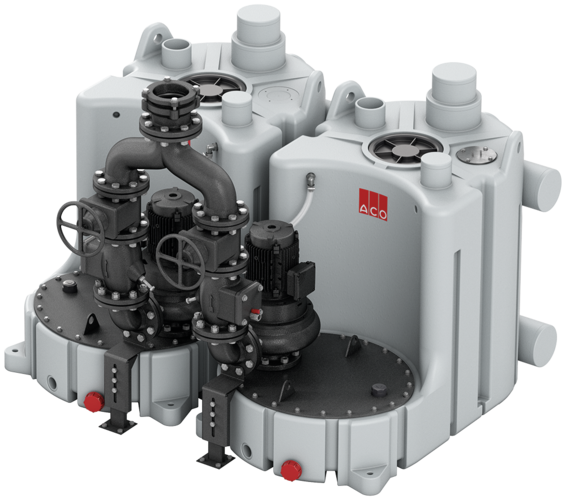

Opvoerinstallatie voor afvalwater Muli Pro-DDP parallel

productvoordelen

Grote nuttige tankinhoud
8 inlaten, 4 inlaathoogten
Hoge bedrijfszekerheid door Pitot-buis en luchtbelleninjectie
Energiebesparende kanaalwaaierpomp
Aangepast aan deurmaat: 780 mm

productinformatie

Fecaliënopvoerinstallatie conform NEN-EN 12050
Toepassingsgebieden
- Commerciële of industriële objecten met sterke afvalwateraccumulatie
- Bij lange drukleidingtrajecten met grotere hoogteverschillen
Opvangbak van polyethyleen
Met aftapschroef
Met aansluiting voor handmatige membraanpomp R 1½"
Met bevestigingsset naar opdrijfveilige verankering
Met 6 horizontale toevoeraansluitstukken Ø150
Met 2 verticale toevoeraansluitstukken Ø150/200
Met 2 inspectieopeningen, inwendige breedte: 250 mm
Met ventilatieaansluiting Ø100 naar aansluiting aan kunststofbuis
Aansluiting drukleiding
- Met 2 speciale-retourklep Ø80 (Ø100 bij Muli Pro PE K-75 parallel) met hefvoorziening
- Met spruitstuk
- Met speciaal bevestigingsstuk Ø100 naar aansluiting de drukleiding van 108 – 114,3mm buisbuitendiameter
2 pompaggregaat
- Motor 400V, 50Hz
- Beschermingssoort IP68
- Met assen- en glijringafdichting
- Met kanaalwiel
Pneumatische niveauschakeling met stuwpijp en pneumatische stuurleiding
Compacte compressor voor luchtbelleninjectie
Schakel- en waarschuwingsapparaat
- Beschermingssoort IP54
- Met 1,5m kabel en CEE-stekker
- Met potentiaalvrije verzamelstorings- en bedrijfsmelding
- Incl. 10m bekabeling tussen hefinstallatie en schakelkast

infobox

Opmerking: De max. temperatuur mag alleen voor korte tijd bereikt worden.

Opmerking: 3-reservoir-installatie op aanvraag.

type	motorvermogen		kenmerken			korrel- afmetingen	Volumetank				totale- volumes	gewicht	artikelnr.
	P1	P2	stroom- opname	span- ning	aantal omwentelingen	korrel- afmetingen	inlaat- hoogte Z1	inlaat- hoogte Z2	inlaat- hoogte Z3	inlaat van boven	totale- volumes	gewicht
	[kW]	[kW]	[A]	[V]	[t/min]	[mm]	[l]	[l]	[l]	[l]	[l]	[kg]
Muli-Pro DDP 2.1	2,01	1,5	3,6	400	1450	70	480	610	660	660	1040	367	0175.13.23
Muli-Pro DDP 2.2	2,94	2,2	5,2	400	1450	70	480	610	660	660	1040	377	0175.13.24
Muli-Pro DDP 2.3	3,87	3	6,6	400	1450	70	480	610	660	660	1040	410	0175.13.25
Muli-Pro DDP 2.4	6,71	5,5	11,6	400	1450	70	480	610	660	660	1040	465	0175.13.26
Muli-Pro DDP 2.5	8,97	7,5	15,5	400	1450	90	480	610	660	660	1040	480	0175.13.27

type	motorvermogen		kenmerken			korrelgrootte	Volume				totale- volumes	gewicht	artikelnr.
type	P1	P2	stroomopname	spanning	aantal omwentelingen	korrelgrootte	inlaathoogte Z1	inlaathoogte Z2	inlaathoogte Z3	inlaat van boven	totale- volumes	gewicht	artikelnr.
Muli-Pro DDP 2.1	2,01 kW	1,5 kW	3,6 A	400 V	1450 t/min	70 mm	480 l	610 l	660 l	660 l	1040 l	367 kg	0175.13.23
Muli-Pro DDP 2.2	2,94 kW	2,2 kW	5,2 A	400 V	1450 t/min	70 mm	480 l	610 l	660 l	660 l	1040 l	377 kg	0175.13.24
Muli-Pro DDP 2.3	3,87 kW	3 kW	6,6 A	400 V	1450 t/min	70 mm	480 l	610 l	660 l	660 l	1040 l	410 kg	0175.13.25
Muli-Pro DDP 2.4	6,71 kW	5,5 kW	11,6 A	400 V	1450 t/min	70 mm	480 l	610 l	660 l	660 l	1040 l	465 kg	0175.13.26
Muli-Pro DDP 2.5	8,97 kW	7,5 kW	15,5 A	400 V	1450 t/min	90 mm	480 l	610 l	660 l	660 l	1040 l	480 kg	0175.13.27

alarmkast

Geschikt voor

Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
Alle Muli opvoerinstallaties voor afvalwater
Slibvangput-duo
Muli-Max
Powerlift–P
Sinkamat –K/-KD
Sinkamat-Z
Sinkamat-K (ondergrond)
- Duo

Beschrijving

Zelfladend
Met potentiaalvrij contact
Optisch en akoestisch
ZonderContactgever
Voor de montage buiten het explosiegevaarlijke gebied
Afmetingen: 175 x 125 x 75mm (b x h x d)
Beschermingsklasse: IP65
Bedrijfsspanning: 230V/AC 50/60Hz
Stekkerklaar met kabel: 2m
gewicht: 1,4 kg

Downloads

Onthouden

Artikelnr.
0150.26.73

alarmhoorn

Geschikt voor

Alarmapparaat
Alarmapparaat met GSM- module

Beschrijving

Bedrijfsspanning: 12V DC
Stroomopname: 30 mA
62 x 62 x 85 mm (l x b x d)
Beschermingsklasse: IP66
95dB(A)
gewicht: 0,2 kg

Downloads

Onthouden

Artikelnr.
0150.58.14

alarmhoorn

Geschikt voor

Muli-Max schakeltoestellen
Powerlift-P ställverk ACO Multi Control
Afvalwateropvoerinstallaties met MultiControl-besturingen
LipuSmart
LipuLift-P

Beschrijving

Bedrijfsspanning: 230V (AC)
Stroomopname: 30 mA
Afmeting: Ø62x85 mm (L/B x T)
Beschermingssoort: IP66
95 dB(A)
gewicht: 0,3 kg

Downloads

Onthouden

Artikelnr.
0178.61.94

zwaailicht

Geschikt voor

Muli-Max schakeltoestellen
Powerlift-P ställverk ACO Multi Control
Afvalwateropvoerinstallaties met MultiControl-besturingen
LipuSmart
LipuLift-P

Beschrijving

230V
Stroomopname: 70mA
gewicht: 0,5 kg

Downloads

Onthouden

Artikelnr.
0178.62.08

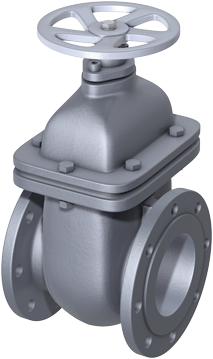

schuifafsluiter DN80 voor drukzijde

Geschikt voor

Afvalwateropvoerinstallaties

Beschrijving

Van gietijzer
Voor persleiding
Bouwlengte: 180mm
gewicht: 24 kg

Downloads

Onthouden

Artikelnr.
0159.09.89

schuifafsluiter DN100 voor drukzijde

Geschikt voor

Afvalwateropvoerinstallaties

Beschrijving

Van gietijzer
Voor persleiding
Bouwlengte: 190mm
gewicht: 34,3 kg

Downloads

Onthouden

Artikelnr.
0159.09.90

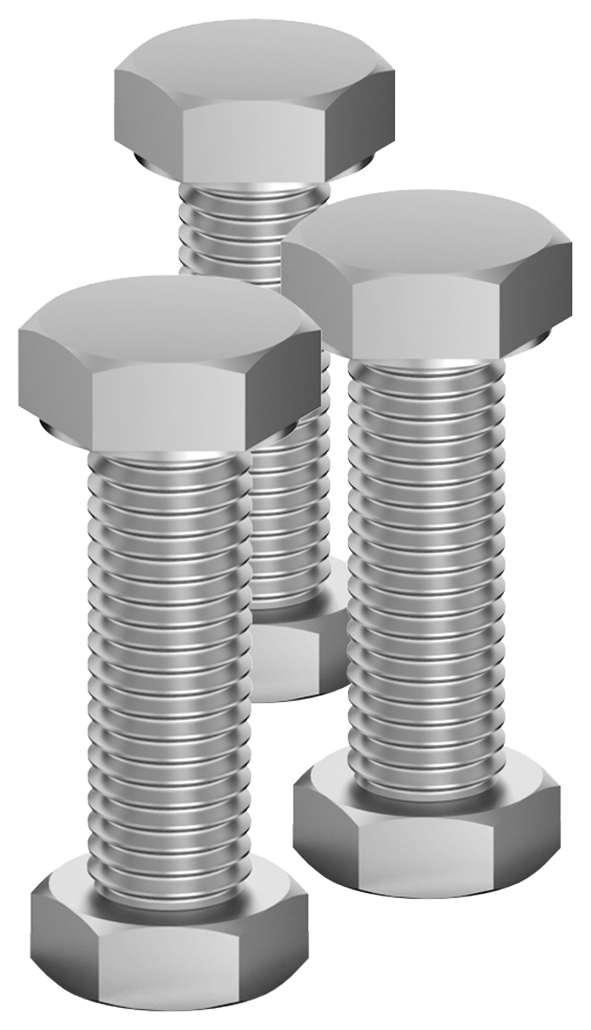

Bevestigingsset DN 80

Geschikt voor

Afsluitkraan
- 0159.09.89

Beschrijving

8 schroeven en moeren
1 afdichting
gewicht: 1,3 kg

Downloads

Onthouden

Artikelnr.
0159.00.19

bevestigingsset DN100

Geschikt voor

Afsluitkraan
- 0159.09.90

Beschrijving

8 schroeven en moeren
1 afdichting
gewicht: 1,3 kg

Downloads

Onthouden

Artikelnr.
0159.00.20

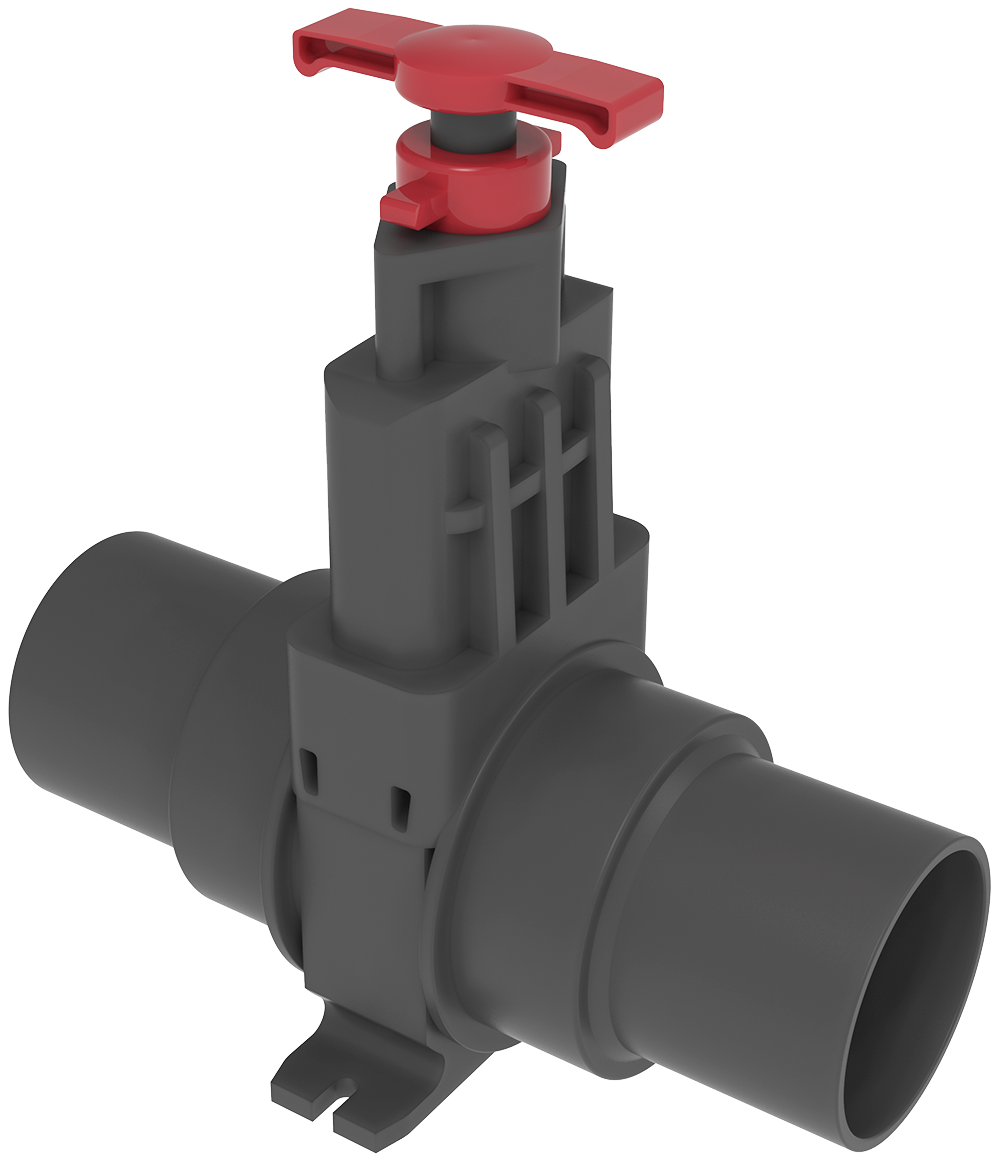

inlaat-/afsluiter DN100

Geschikt voor

Vetafscheider van polyethyleen
Zetmeelafscheider van polyethyleen
Slibvangputten type 2 en 4
LipuMobil – type 0,5

Beschrijving

Van PVC
Spie Ø110 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
Totale maten: 176 x 360mm (l x h)
gewicht: 5,9 kg

Downloads

Onthouden

Artikelnr.
0175.31.87

inlaat-/afsluiter DN100

Geschikt voor

Opvoerinstallaties voor afvalwater
Vetafscheider van PE
Zetmeelafscheider van PE
Voorbehandelingsinstallaties
- Typ 2/4
LipuMobil-P – type 0,5

Beschrijving

Van PVC
Aan beide zijden mof Ø110 mm met lamellendichtring
Totale maten: 176 x 330mm (L x H)
gewicht: 3,1 kg

Downloads

Onthouden

Artikelnr.
0175.13.84

inlaat-/afsluiter DN150

Geschikt voor

Vetafscheider van polyethyleen
Zetmeelafscheider van polyethyleen
Slibvangputten type 7 tot 10

Beschrijving

Van PVC
Spie Ø160 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
Totale maten: 226 x 420mm (l x h)
gewicht: 10,2 kg

Downloads

Onthouden

Artikelnr.
0175.31.88

inlaat-/afsluiter DN150

Geschikt voor

Opvoerinstallaties voor afvalwater
Vetafscheider van PE
Zetmeelafscheider van PE
Voorbehandelingsinstallaties
- NG 7 – NG 10

Beschrijving

Van PVC
Aan beide zijden mof Ø160 mm met lamellendichtring
Totale maten: 226 x 510mm (L x H)
gewicht: 7 kg

Downloads

Onthouden

Artikelnr.
0175.13.85

Inlaatschuif DN 200

Geschikt voor

Opvoerinstallatie
- Muli-Star DDP 1/2
Vetafscheider van polyethyleen
- Vanaf NG 15

Beschrijving

Van PVC
Aan beide zijden mof 200mm met lamellenafdichtring
Totale maten: 264 x 637mm (l x h)
gewicht: 8,4 kg

Downloads

Onthouden

Artikelnr.
0170.20.83

Handmembraanpomp R 1½"

Geschikt voor

Afvalwateropvoerinstallaties

Beschrijving

Voor wandmontage
Incl. slang
- Binnendiameter: 48 x 80 mm
Incl. slangklemmen
- Binnendiameter: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
gewicht: 14,4 kg

Downloads

Onthouden

Artikelnr.
0175.23.73

Driewegkraan R 1½"

Geschikt voor

Afvalwateropvoerinstallaties

Beschrijving

Bij handmembraanpomp
gewicht: 3,3 kg

Downloads

Onthouden

Artikelnr.
0159.10.14

Afsluitkraan R 1½"

Geschikt voor

Afvalwateropvoerinstallaties

Beschrijving

Bij handmembraanpomp
gewicht: 1 kg

Downloads

Onthouden

Artikelnr.
0159.10.12
