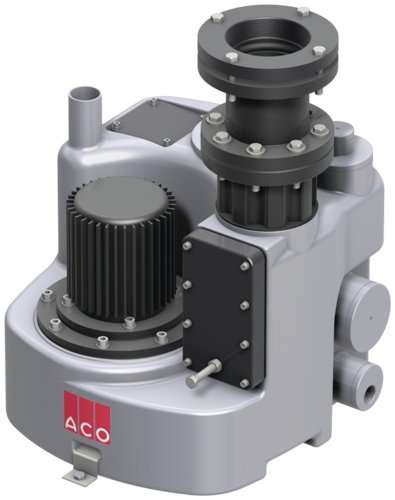

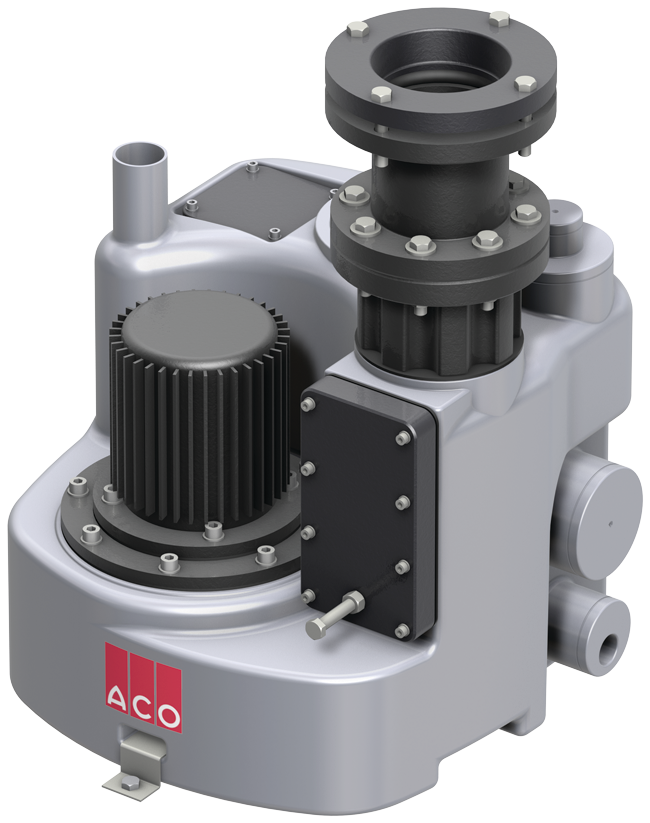

Opvoerinstallatie voor afvalwater Muli-Star MDP1/MWP1
productvoordelen
- Gering gewicht: 31 kg
- Rustige loop door laag toerental
- Vrije doorlaat: 57 mm
- Snelle montage
- Aansluitklaar
- Inbreng door afdekking Ø600 mogelijk
- Verstoppingsvrij waaier
productinformatie
- Toepassingsgebied
- Eengezinswoningen
- Souterrain/beneden woning
- Opvangbak van polyethyleen
- Met bodemaansluiting Rp 1"
- Met inspectieopening voor eenvoudig onderhoud, diameter: 133 mm
- Met bevestigingsset voor opdrijfveilige verankering
- Aansluiting voor handmembraanpomp Ø50 mm
- Met 3 x horizontale aansluitspie Ø110 mm
- Met 1 x verticale aansluitspie Ø50/Ø110 mm
- Met be, -ontluchtingsaansluiting Ø50 mm
- Aansluiting persleiding
- Speciale terugslagklep met kogel en aftapschroef
- Met geïntegreerd speciaal bevestigingsstuk DN100 voor variabele aansluiting van de persleiding van 108 – 114,3 mm
- Met aansluitflens voor afsluitschuif DN80 PN 10
- Pomp
- Driefase motor (MDP1): 400V, 50Hz
- Wisselstroommotor (MWP1): 230V, 50Hz
- Beschermingsklasse IP68
- Met verstoppingsvrij waaier
- Met pneumatische niveausturing met 5 m stuurleiding, instelbaar op inlaathoogte
- Schakel- en alarmkast
- Beschermingsklasse IP54
- Met 1,5 m kabel en CEE-stekker (bij MDP1) resp. met randaarde stekker (MWP1)
- Met potentiaalvrije verzamelstorings- en bedrijfsmelding
- Getest volgens NEN-EN 12050‑1 (fecaliënhoudend afvalwater)
infobox
Opmerking: De max. temperatuur mag alleen voor korte tijd bereikt worden.
alarmkast
Geschikt voor
- Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
- Alle Muli opvoerinstallaties voor afvalwater
- Slibvangput-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (ondergrond)
- Duo
Beschrijving
- Zelfladend
- Met potentiaalvrij contact
- Optisch en akoestisch
- ZonderContactgever
- Voor de montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75mm (b x h x d)
- Beschermingsklasse: IP65
- Bedrijfsspanning: 230V/AC 50/60Hz
- Stekkerklaar met kabel: 2m
- gewicht: 1,4 kg
alarmhoorn
Geschikt voor
- Alarmapparaat
- Alarmapparaat met GSM- module
Beschrijving
- Bedrijfsspanning: 12V DC
- Stroomopname: 30 mA
- 62 x 62 x 85 mm (l x b x d)
- Beschermingsklasse: IP66
- 95dB(A)
- gewicht: 0,2 kg
alarmhoorn
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- Bedrijfsspanning: 230V (AC)
- Stroomopname: 30 mA
- Afmeting: Ø62x85 mm (L/B x T)
- Beschermingssoort: IP66
- 95 dB(A)
- gewicht: 0,3 kg
zwaailicht
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- 230V
- Stroomopname: 70mA
- gewicht: 0,5 kg
schuifafsluiter DN80 voor drukzijde
Geschikt voor
- LipuSmart-P
- Muli-Star MDP1/MWP1
- Muli-Star DDP 1/2
Beschrijving
- Van gietijzer
- 8 x bouten en moeren
- 1 x manchet DN80
- Bouwlengte: 180mm
- gewicht: 19,4 kg
inlaat-/afsluiter DN100
Geschikt voor
- Vetafscheider van polyethyleen
- Zetmeelafscheider van polyethyleen
- Slibvangputten type 2 en 4
- LipuMobil – type 0,5
Beschrijving
- Van PVC
- Spie Ø110 aan beide zijden voor mofloze buissystemen van gietijzer of kunststof
- Totale maten: 176 x 360mm (l x h)
- gewicht: 5,9 kg
inlaat-/afsluiter DN100
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- Typ 2/4
- LipuMobil-P – type 0,5
Beschrijving
- Van PVC
- Aan beide zijden mof Ø110 mm met lamellendichtring
- Totale maten: 176 x 330mm (L x H)
- gewicht: 3,1 kg
Handmembraanpomp R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Voor wandmontage
- Incl. slang
- Binnendiameter: 48 x 80 mm
- Incl. slangklemmen
- Binnendiameter: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
- gewicht: 14,4 kg
Driewegkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 3,3 kg
Afsluitkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 1 kg
