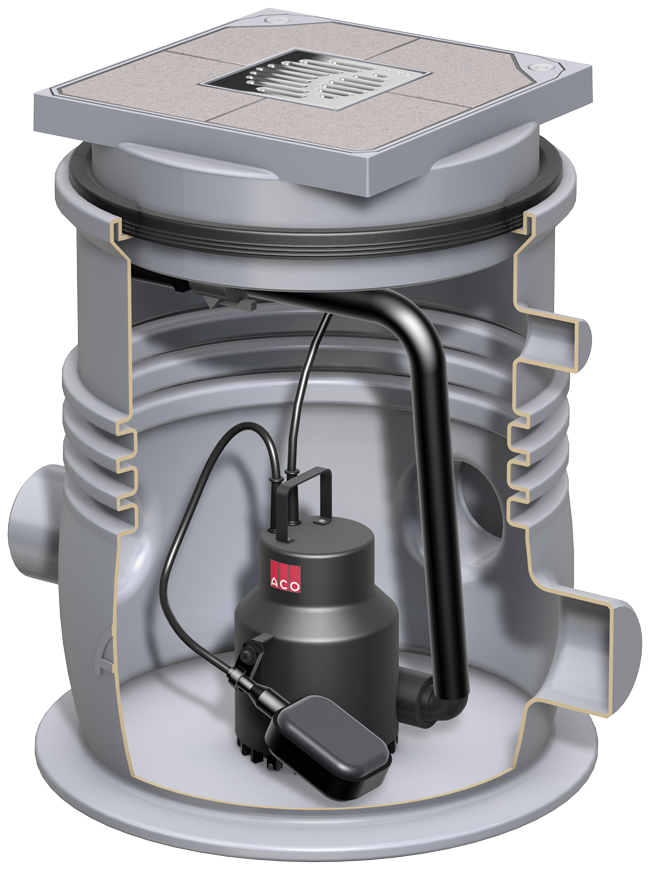

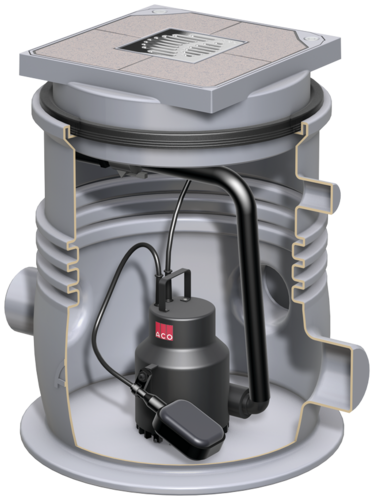

Opvoeringsinstallatie Sinkamat-K mono

afbeelding

productvoordelen

  • Snelkoppeling voor gereedschapsloze montage/demontage van de pomp
  • Optioneel afdichting WU-beton mogelijk
  • Meerdere aansluitmogelijkheden aanwezig
  • Opzetstuk naar keuze met raamwerkmaat
    • 198 x 198mm of
    • 360 x 300mm (telescopisch in hoogte verstelbaar)
  • Naar keuze afdekking voor selecteerbaar oppervlak en stankslot

productinformatie

  • Toepassingsgebieden
    • Voor inbouw in de vloer in vorstvrije ruimtes gelegen onder het terugstroomniveau zoals kelder-, hobbyruimtes en wasruimtes
    • Voor huishoudelijk fecaliënvrij afvalwater van douches, wastafels, etc.
  • Getest volgens NEN-EN 12050-2
  • Behuizing van polyethyleen
  • Met 3 inlaataansluitingen Ø110
  • Een aansluitstuk voor kabeldoorvoer Ø75
  • Ventilatieaansluiting Ø50
  • Motorbehuizing en as van RVS
  • Pompbehuizing en schoepenwiel van kunststof
  • Afdichting pompbehuizing naar de motor door glijringafdichting
  • Met 10m aansluitkabel en randaarde stekker
  • Met vlotterschakelaar
  • Met geïntegreerde terugslagklep R 1¼"
  • Persleidingaansluiting volgens EN ISO 15493
    • PVC-U; 50‑40-R 1¼" (Di = 40mm)
  • Zonder persleidingset
  • Met vlotterschakelaar
typebeschrijvingmotorvermogenkenmerkenkorrel-

afmetingen
totale-

volumes
effectief volumegewichtartikelnr.downloadsOnthouden
P1P2stroom-

opname
span-

ning
aantal

omwentelingen
[kW][kW][A][V][t/min][mm][l][l][kg]
afbeelding50/1-K mono
  • Opzetstuk
    • Raamwerkmaat: 360 x 300mm
    • Tweezijdige afdekking voor tegel- of kunststofafdekking
    • Belastingsklasse: K3
0,30,131,8230280010701514620441
afbeelding50/2-K mono
  • Opzetstuk
    • Raamwerkmaat: 360 x 300mm
    • Tweezijdige afdekking voor tegel- of kunststofafdekking
    • Belastingsklasse: K3
0,850,433,7230280010701516620491
50/1-K mono
  • Opzetstuk
    • Frameafmetingen 198 x 198 mm
    • Sleufrooster
    • Belastingsklasse: K 3
0,30,131,8230280010701514620387
50/2-K mono
  • Opzetstuk
    • Frameafmetingen 198 x 198 mm
    • Sleufrooster
    • Belastingsklasse: K 3
0,850,433,7230280010701516620490
typebeschrijvingmotorvermogenkenmerkenkorrel-

afmetingen
totale-

volumes
Volumetankgewichtartikelnr.
P1P2stroom-

opname
spanningaantal omwentelingeninlaat-

hoogte Z1
50/1-K mono
  • Opzetstuk
    • Raamwerkmaat: 360 x 300mm
    • Tweezijdige afdekking voor tegel- of kunststofafdekking
    • Belastingsklasse: K3
0,3 kW0,13 kW1,8 A230 V2800 t/min10 mm70 l15 l14 kg620441
50/2-K mono
  • Opzetstuk
    • Raamwerkmaat: 360 x 300mm
    • Tweezijdige afdekking voor tegel- of kunststofafdekking
    • Belastingsklasse: K3
0,85 kW0,43 kW3,7 A230 V2800 t/min10 mm70 l15 l16 kg620491
50/1-K mono
  • Opzetstuk
    • Frameafmetingen 198 x 198 mm
    • Sleufrooster
    • Belastingsklasse: K 3
0,3 kW0,13 kW1,8 A230 V2800 t/min10 mm70 l15 l14 kg620387
50/2-K mono
  • Opzetstuk
    • Frameafmetingen 198 x 198 mm
    • Sleufrooster
    • Belastingsklasse: K 3
0,85 kW0,43 kW3,7 A230 V2800 t/min10 mm70 l15 l16 kg620490

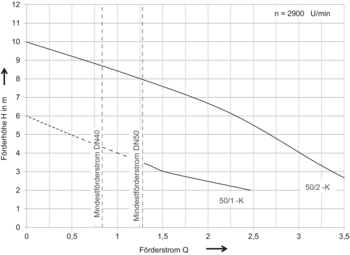

typeopvoerhoogtegeleverde stroom Q bij totale opvoerhoogte Htransportmedium-temperatuur
2 m3 m4 m5 m6 m7 m8 m9 m10 mnormaalmaximaal
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
50/1-K mono2-4,51,61,271,00,620,374070
50/2-K mono2-9,53,02,72,42,251,941,71,441,110,624070
50/1-K mono
50/2-K mono

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

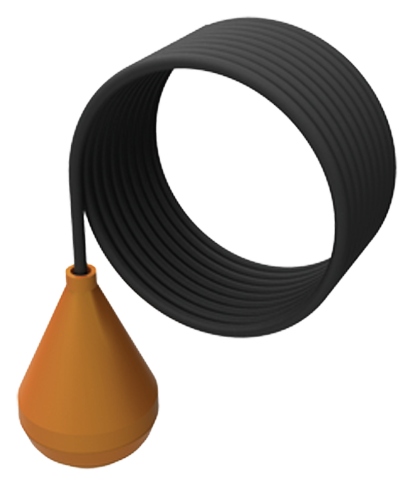

Contactgever

afbeelding
Geschikt voor
  • Alamapparaat 0150.26.73
  • Voor fecaliënvrij afvalwater
  • Dompelpompen "Sat"
  • Hoogwatervlotter voor MultiControl- besturingen
Omschrijving
  • Voor apart signaalapparaat/potentiaalvrije storingsmelding niveau
  • Behuizing van kunststof, materiaal polypropyleen
  • Aansluitkabel: 10m
  • Beschermingsklasse: IP 68/2 bar
  • Schakelvermogen: 5 A/250 V
  • Schakelhoek: 10°
  • gewicht: 0,5 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

persleidingsset Ø50mm

afbeelding
Geschikt voor
  • Sinkamat-K (in de vloer)
    • Mono
    • Duo
  • Muli-UF (in de vloer)
Omschrijving
  • 5 m drukleidingsslang DN50 (ID 43) met PVC verloopmof 1 ¼"
  • Max. werkdruk: 6bar
  • gewicht: 4 kg

afdichtflens

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Voor de inbouw in waterdicht beton
    • Maximaal grondwaterpeil: 2m
  • gewicht: 2 kg

opzetstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving
  • gewicht: 2,6 kg

tweezijdige afdekking

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving

Afdekdraaiplaat voor tegel- of kunststofafdekking

  • gewicht: 1 kg

afdekplaat compleet

afbeelding
Geschikt voor
  • Sinkamat-K
    • 620441
    • 620442
    • 620491
    • 620492
    • 1205.00.00
    • 1205.00.01
    • 1205.00.02
    • 1205.00.03
Omschrijving
  • Afdekking voor betegelbaar oppervlak
  • Met sleufrooster
    • Frameafmetingen 150 x 150 mm
    • Belastingsklasse: K 3
  • Met stankslot
    • Waterslot: 50 mm
  • gewicht: 2,3 kg

verlengstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Met lamellendichtring
  • Trapsgewijze ophoging per 116mm
    • Bij Muli-UF max. 1x tussenstuk
    • Bij Sinkamat-K maximaal 2x tussenstukken monteren
    • Bij Quatrix-K en Muli-UF (excl. flex- slang 0150.57.82) maximaal 1x tussen monteren
  • gewicht: 3,4 kg
