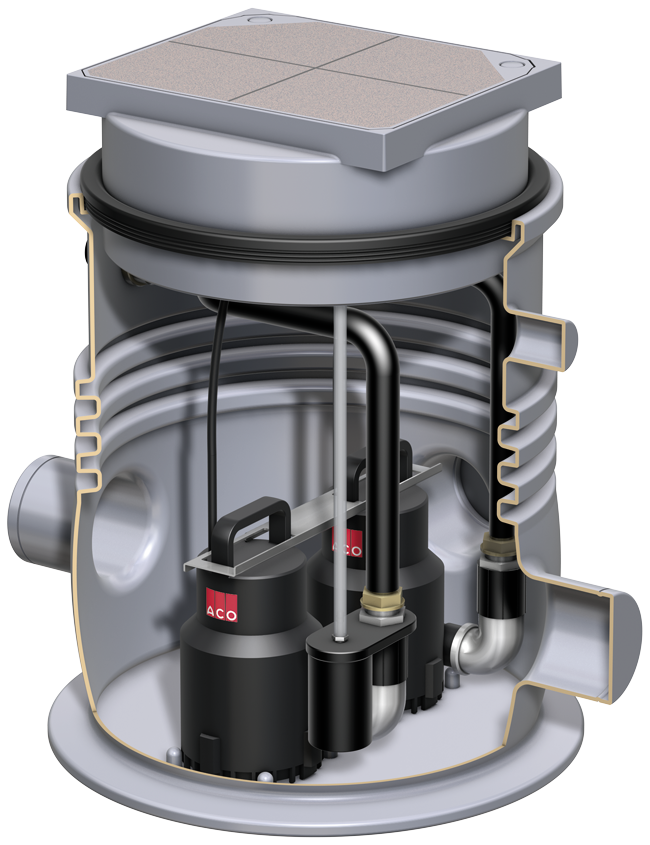

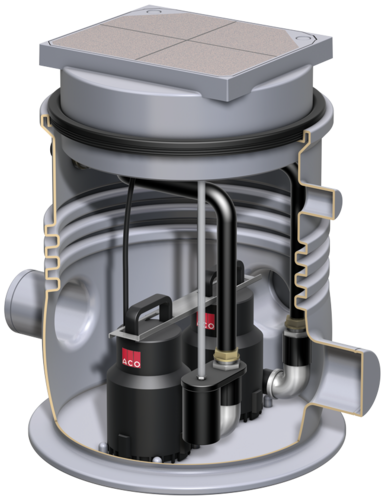

Opvoerinstallatie voor afvalwater Sinkamat-K duo
productvoordelen
- Snelkoppeling voor de gereedschapsloze montage/demontage van de pomp
- Optioneel afdichting waterbestendig beton mogelijk
- Meerdere aansluitmogelijkheden aanwezig
- Naar keuze afdekking voor selecteerbaar oppervlak en stankafsluiter
productinformatie
- Toepassingsgebieden
- Voor ondervloerinstallatie in vorstvrije ruimtes gelegen onder het terugstroomniveau zoals kelder-, hobbyruimtes en wasruimtes
- Voor huiselijk fecaliënvrij vuilafvalwater van douches, wastafels, etc.
- Getest volgens NEN-EN 12050-2
- Behuizing van polyethyleen
- Met 3 inlaataansluitingen Ø110
- Een aansluitstuk voor kabeldoorvoer Ø75
- Ontluchtingsaansluiting Ø50
- Persleidingsamenvoeging met geïntegreerde terugsslagkleppen
- Aansluiting DN 40
- Spieeinden ∅50
- Opzetstuk
- Hoogte telescopisch instelbaar: 30 – 70mm
- Framemaat: 360 x 300mm
- 2 pompaggregaten
- Motorbehuizing en as van RVS
- Pompbehuizing en waaier van kunststof
- Afdichting pompbehuizing naar de motor door glijdringafdichting
- Pneumatische niveauschakeling met 10m stuurleiding
- Incl. schakel-waarschuwingstoestel
- Beschermingsklasse: IP54
- Met 1,5m aansluitkabel met randaarde stekker
- Met potentiaalvrije verzamelstoringsmelding en inbedrijfmelding
- Persleidingaansluiting volgens DIN EN ISO 15493
- PVC-U; 50-40-R 1 ¼"
- Inclusief besturing
- Zonder persleidingset

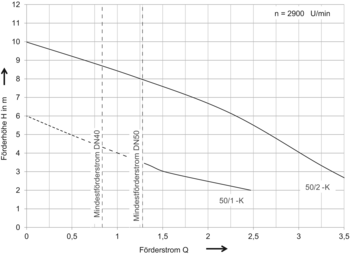

| type | opvoerhoogte | geleverde stroom Q bij totale opvoerhoogte H | transportmedium-temperatuur | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 m | 3 m | 4 m | 5 m | 6 m | 7 m | 8 m | 9 m | normaal | maximaal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/h] | [°C] | [°C] | |
| 50/1-K duo | 2-4,3 | 2,47 | 1,52 | 1,0 | 0,48 | 40 | 70 | ||||
| 50/2-K duo | 2-8,7 | 3,65 | 3,35 | 3,02 | 2,68 | 2,3 | 1,82 | 1,25 | 0,6 | 40 | 70 |
| 50/1-K duo | |||||||||||
| 50/2-K duo | |||||||||||

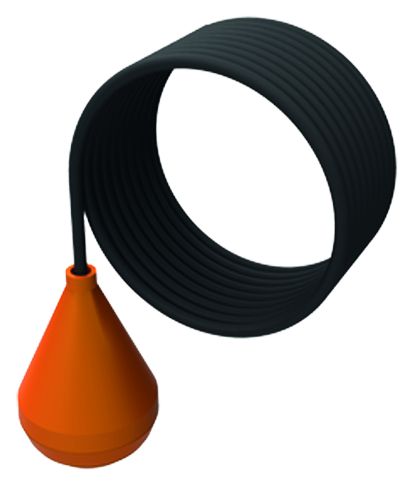

Contactgever
Geschikt voor
- Alamapparaat 0150.26.73
- Voor fecaliënvrij afvalwater
- Dompelpompen "Sat"
- Hoogwatervlotter voor MultiControl- besturingen
Beschrijving
- Voor apart signaalapparaat/potentiaalvrije storingsmelding niveau
- Behuizing van kunststof, materiaal polypropyleen
- Aansluitkabel: 10m
- Beschermingsklasse: IP 68/2 bar
- Schakelvermogen: 5 A/250 V
- Schakelhoek: 10°
- gewicht: 0,5 kg
alarmkast
Geschikt voor
- Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
- Alle Muli opvoerinstallaties voor afvalwater
- Slibvangput-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (ondergrond)
- Duo
Beschrijving
- Zelfladend
- Met potentiaalvrij contact
- Optisch en akoestisch
- ZonderContactgever
- Voor de montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75mm (b x h x d)
- Beschermingsklasse: IP65
- Bedrijfsspanning: 230V/AC 50/60Hz
- Stekkerklaar met kabel: 2m
- gewicht: 1,4 kg
alarmhoorn
Geschikt voor
- Alarmapparaat
- Alarmapparaat met GSM- module
Beschrijving
- Bedrijfsspanning: 12V DC
- Stroomopname: 30 mA
- 62 x 62 x 85 mm (l x b x d)
- Beschermingsklasse: IP66
- 95dB(A)
- gewicht: 0,2 kg
opzetstuk
Geschikt voor
- Terugstuwbeveiligingen voor inbouw in de vloer
Beschrijving
- gewicht: 2,6 kg
tweezijdige afdekking
Geschikt voor
- Terugstuwbeveiligingen voor inbouw in de vloer
Beschrijving
Afdekdraaiplaat voor tegel- of kunststofafdekking
- gewicht: 1 kg
persleidingsset Ø50mm
Geschikt voor
- Sinkamat-K (in de vloer)
- Mono
- Duo
- Muli-UF (in de vloer)
Beschrijving
- 5 m drukleidingsslang DN50 (ID 43) met PVC verloopmof 1 ¼"
- Max. werkdruk: 6bar
- gewicht: 4 kg

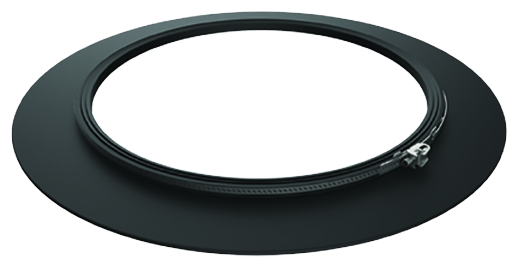

afdichtflens
Geschikt voor
- Terugstuwbeveiligingen voor inbouw in de vloer
- Sinkamat-K (ondergrond)
- Muli-UF (ondergrond)
- Quatrix-K
Beschrijving
- Voor de inbouw in waterdicht beton
- Maximaal grondwaterpeil: 2m
- gewicht: 4,2 kg

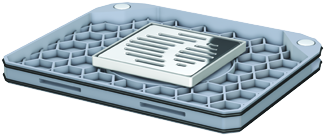

afdekplaat compleet
Geschikt voor
- Sinkamat-K
- 620441
- 620442
- 620491
- 620492
- 1205.00.00
- 1205.00.01
- 1205.00.02
- 1205.00.03
Beschrijving
- Afdekking voor betegelbaar oppervlak
- Met sleufrooster
- Frameafmetingen 150 x 150 mm
- Belastingsklasse: K 3
- Met stankslot
- Waterslot: 50 mm
- gewicht: 2,3 kg
verlengstuk
Geschikt voor
- Terugstuwbeveiligingen voor inbouw in de vloer
- Sinkamat-K (ondergrond)
- Muli-UF (ondergrond)
- Quatrix-K
Beschrijving
- Met lamellendichtring
- Trapsgewijze ophoging per 116mm
- Bij Muli-UF max. 1x tussenstuk
- Bij Sinkamat-K maximaal 2x tussenstukken monteren
- Bij Quatrix-K en Muli-UF (excl. flex- slang 0150.57.82) maximaal 1x tussen monteren
- gewicht: 3,4 kg
