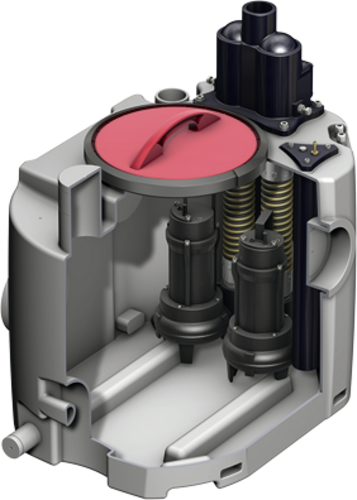

Opvoeringsinstallatie Muli-Mini duo
productvoordelen
- Aansluitklaar
- Ergonomische draaggrepen
- Verschillende instroomhoogtes kiesbaar
- Hoog nuttig volume – tot 140l
- Hoge chemische bestendigheid van alle onderdelen
- Geschikt voor inzet achter vetafscheider tot NG 4
- Gereedschapsloze demontage van de pomp
- Aangepast aan minimale deurmaat: 700mm
- Gering gewicht
productinformatie
- Toepassingsgebieden
- Achter vetafscheiders tot NG 4
- Wasruimtes
- Rij-douchesystemen
- Kelderruimten

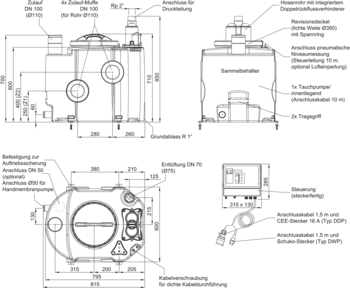

- Opvangbak van polyethyleen
- Bodemafvoer R 1"
- Inspectieopening voor eenvoudig onderhoud, diameter: 340mm
- Bevestigingsset voor opdrijfveilige verankering
- Aansluiting voor handmatige membraanpomp Ø50
- 4 horizontale toevoeraansluitstukken Ø100
- 1 verticaal toevoeraansluitstuk Ø100
- Optioneel 1 verticaal toevoeraansluitstuk Ø50 (toebehoren)
- 1 ventilatieaansluiting Ø70
- Aansluiting drukleiding
- Speciale- retourklep met kogel in de behuizing
- Met hef- en bevestigingsschroef
- Aansluiting: RP 2"
- 2 rioolwaterpompen
- Met draaistroom-dompelpomp: 400V, 50Hz – uitvoering D
- Met wisselstroom-dompelpomp: 230V, 50Hz– uitvoering W
- Beschermingssoort IP68
- Met verstoppingsvrije waaier
- 10m aansluitkabel
- Niveauschakeling
- Pneumatische niveauschakeling met 10m stuurleidingen
- Optioneel met luchtbelleninjectie voor verhoging van de bedrijfszekerheid bij inbouw achter vetafscheider (toebehoren)
- Besturing
- Beschermingssoort IP54
- 1,5m kabel en CEE-stekker (16A) –uitvoering D
- 1,5m kabel en randaarde-stekker (16A) – uitvoering W
- Potentiaalvrije verzamelstorings- en bedrijfsmelding
- Gecontroleerd conform NEN-EN 12050 (fecaliënvrij afvalwater)

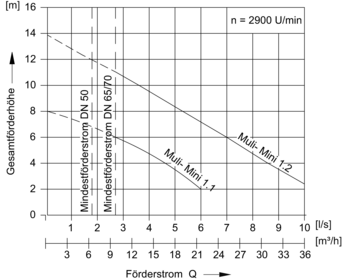

| type | opvoerhoogte | geleverde stroom Q bij totale opvoerhoogte H | transportmedium-temperatuur | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 m | 4 m | 6 m | 8 m | 10 m | 12 m | normaal | maximaal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [°C] | [°C] | |
| Muli-Mini DDP 1.1 | 2-7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini DDP 1.2 | 2-12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
| Muli-Mini DWP 1.1 | 2-7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini DWP 1.2 | 2-12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
alarmkast
Geschikt voor
- Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
- Alle Muli opvoerinstallaties voor afvalwater
- Slibvangput-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (ondergrond)
- Duo
Beschrijving
- Zelfladend
- Met potentiaalvrij contact
- Optisch en akoestisch
- ZonderContactgever
- Voor de montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75mm (b x h x d)
- Beschermingsklasse: IP65
- Bedrijfsspanning: 230V/AC 50/60Hz
- Stekkerklaar met kabel: 2m
- gewicht: 1,4 kg
zwaailicht
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- 230V
- Stroomopname: 70mA
- gewicht: 0,5 kg
alarmhoorn
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- Bedrijfsspanning: 230V (AC)
- Stroomopname: 30 mA
- Afmeting: Ø62x85 mm (L/B x T)
- Beschermingssoort: IP66
- 95 dB(A)
- gewicht: 0,3 kg
alarmhoorn
Geschikt voor
- Alarmapparaat
- Alarmapparaat met GSM- module
Beschrijving
- Bedrijfsspanning: 12V DC
- Stroomopname: 30 mA
- 62 x 62 x 85 mm (l x b x d)
- Beschermingsklasse: IP66
- 95dB(A)
- gewicht: 0,2 kg

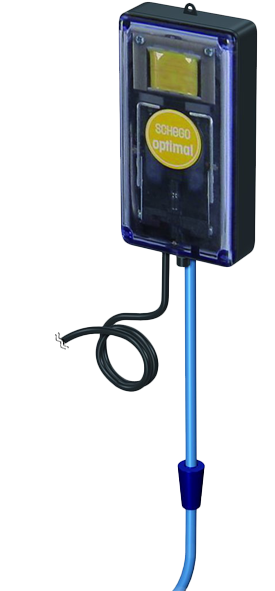

luchtbelleninjectie
Geschikt voor
- Muli-Star DDP
- Muli-Mini
Beschrijving
- Voor uitrusting achteraf bij Muli-Mini en Muli-Star DDP afvalwateropvoerinstallaties
- Met minicompressor en aansluitmateriaal
- Ter verhoging van de bedrijfszekerheid
- Bij vorming van drijflagen (vethoudend afvalwater)
- gewicht: 1,9 kg

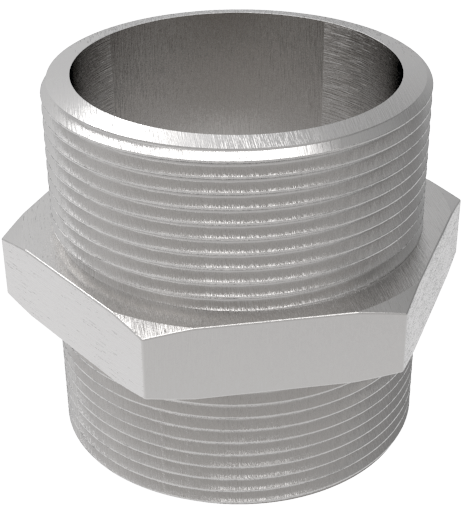

6-kt dubbele nippel 2" x 2"
Geschikt voor
- Muli-Mini
- Persleiding
Beschrijving
- Van RVS, materiaal 1.4301
- Voor overgang van IG 2" naar AG 2" van de drukleiding
- gewicht: 0,3 kg
speciaal bevestigingsstuk DN50
Geschikt voor
- Muli-Mini
Beschrijving
- Als aanvullend onderdeel voor persleiding DN50 (OD: 48 – 52mm)
- Voor de geluidsontkoppeling
- gewicht: 3,8 kg
speciaal bevestigingsstuk DN50
Geschikt voor
- Muli-Mini
Beschrijving
- Als aanvullend onderdeel voor persleiding DN50 (OD: 57 – 61mm)
- Voor de geluidsontkoppeling
- gewicht: 2,6 kg
Speciaal bevestigingsstuk DN 70
Geschikt voor
- Muli-Mini
Beschrijving
- Als aanvullend onderdeel voor persleiding DN70 (OD: 73 – 76mm)
- Voor de geluidsontkoppeling
- gewicht: 2,3 kg

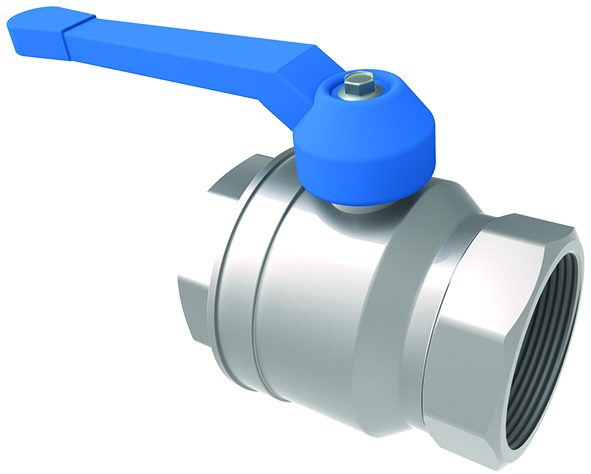

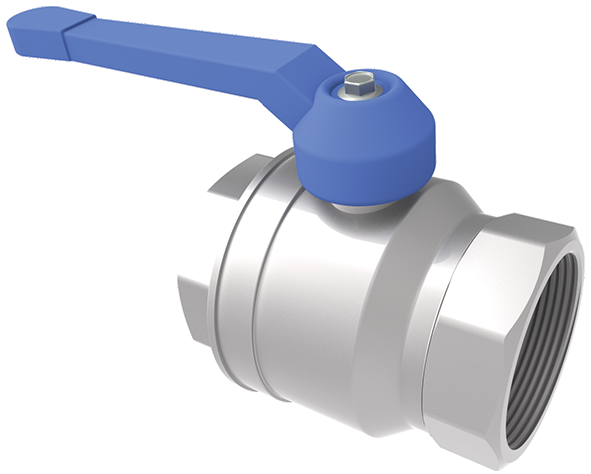

Kogelkraan 2"
Geschikt voor
- Muli- Mini
Beschrijving
- Als reserveonderdeel voor drukleiding
- gewicht: 1,5 kg
inlaatspie DN50
Geschikt voor
- Kelderafvoerput Junior met terugstuwafsluiter
- Kelderafvoerput DN 100
- Sinkamat-K (vrije opstelling)
- LipuSmart-P
- Muli-Mini
Beschrijving
- Van kunststof
- Met zijdelingse inlaat
- Voor montage ter plaatse
- gewicht: 0,1 kg
Schuifafsluiter DN 50
Geschikt voor
- LipuMobil-P 0,8
- Muli-Mini
Beschrijving
- Van PVC
- DN 50
- Met afdichtring volgens DIN 19538
- gewicht: 0,4 kg
inlaat-/afsluiter DN100
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- Typ 2/4
- LipuMobil-P – type 0,5
Beschrijving
- Van PVC
- Aan beide zijden mof Ø110 mm met lamellendichtring
- Totale maten: 176 x 330mm (L x H)
- gewicht: 3,1 kg
Handmembraanpomp R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Voor wandmontage
- Incl. slang
- Binnendiameter: 48 x 80 mm
- Incl. slangklemmen
- Binnendiameter: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
- gewicht: 14,4 kg
Driewegkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 3,3 kg
Afsluitkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 1 kg
