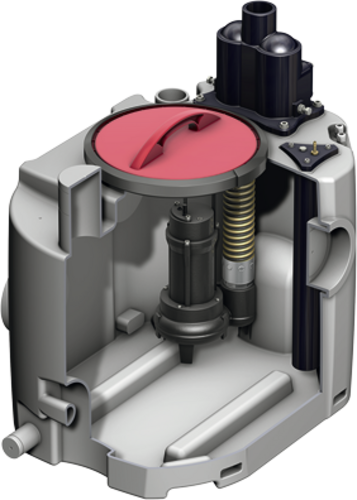

Opvoeringsinstallatie Muli-Mini mono

productvoordelen

  • Aansluitklaar
  • Ergonomische draaggrepen
  • Verschillende instroomhoogtes kiesbaar
  • Hoog nuttig volume – tot 140l
  • Hoge chemische bestendigheid van alle onderdelen
  • Gereedschapsloze demontage van de pomp
  • Aangepast aan minimale deurmaat: 700mm
  • Gering gewicht

productinformatie

  • Toepassingsgebieden
    • Wasruimtes
    • Kelders
    • Magazijnen
  • Opvangbak van polyethyleen
    • Bodemaansluiting R 1"
    • Inspectieopening voor eenvoudig onderhoud, diameter: 340 mm
    • Bevestigingsset voor opdrijfveilige verankering
    • Aansluiting voor handmembraanpomp Ø50 mm
    • 4 x horizontale aansluitspie 110 mm
    • 1 x verticaal aansluitspie Ø110 mm
    • Optioneel 1 verticaal aansluitstuk Ø50 mm
    • 1 be-ontluchtingsaansluiting Ø75 mm
  • Aansluiting persleiding
    • Speciale- terugslagklep met bal
    • Met hef- en bevestigingsschroef t.b.v. bal
    • Aansluiting: Rp 2"
  • Rioolwaterpompen
    • Met driefase dompelpomp: 400V, 50Hz
    • Beschermingsklasse IP68
    • Van RVS
    • Tweevoudige glijdringafdichting met tussenliggende oliekamer
    • Met verstoppingsvrij waaier
    • 10 m aansluitkabel
  • Niveausturing
    • Pneumatische niveausturing met 10 m stuurleidingen
    • Optioneel met borrelbuis voor verhoging van de bedrijfszekerheid bij inbouw achter vetafscheider (toebehoren)
  • Besturing
    • Beschermingsklasse IP54
    • 1,5 m kabel en CEE-stekker (16A) – uitvoering D
    • 1,5 m kabel en randaarde-stekker (16A) – uitvoering W
    • Potentiaalvrije verzamelstorings- en bedrijfsmelding
  • Voldoent aan NEN-EN 12050‑2 (fecaliënvrij afvalwater)

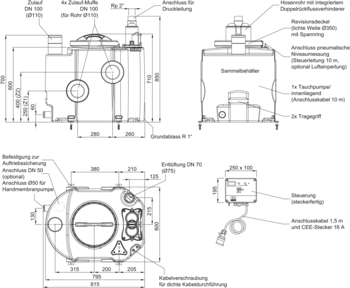

maattekening
typemotorvermogenkenmerkenkorrel-

afmetingen
Volumetanktotale-

volumes
gewichtartikelnr.downloadsOnthouden
P1P2stroom-

opname
span-

ning
aantal

omwentelingen
inlaat-

hoogte Z1
inlaat-

hoogte Z2
inlaat van boven
[kW][kW][A][V][t/min][mm][l][l][l][l][kg]
afbeeldingMuli-Mini MDP 1.10,70,551,340029004060108140190501206.00.05
afbeeldingMuli-Mini MDP 1.21,51,12,640029005060108140190541206.00.06
afbeeldingMuli-Mini MWP 1.10,80,553,623029004060108140190501206.00.07
afbeeldingMuli-Mini MWP 1.21,81,18,223029005060108140190541206.00.08
maattekening
typemotorvermogenkenmerkenkorrelgrootteVolumetanktotale-

volumes
gewichtartikelnr.
P1P2stroomopnamespanningaantal omwentelingeninlaat-

hoogte Z1
inlaat-

hoogte Z2
inlaat van boven
Muli-Mini MDP 1.10,7 kW0,55 kW1,3 A400 V2900 t/min40 mm60 l108 l140 l190 l50 kg1206.00.05
Muli-Mini MDP 1.21,5 kW1,1 kW2,6 A400 V2900 t/min50 mm60 l108 l140 l190 l54 kg1206.00.06
Muli-Mini MWP 1.10,8 kW0,55 kW3,6 A230 V2900 t/min40 mm60 l108 l140 l190 l50 kg1206.00.07
Muli-Mini MWP 1.21,8 kW1,1 kW8,2 A230 V2900 t/min50 mm60 l108 l140 l190 l54 kg1206.00.08
typeopvoerhoogtegeleverde stroom Q bij totale opvoerhoogte Htransportmedium-temperatuur
2 m4 m6 m8 m10 m12 mnormaalmaximaal
[m][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Mini MDP 1.12-76,04,52,754065
Muli-Mini MDP 1.22-1210,38,77,05,43,61,84065
Muli-Mini MWP 1.12-76,04,52,754065
Muli-Mini MWP 1.22-1210,38,77,05,43,61,84065

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 15 mA
  • Afmeting: 172 x 70 x 78 mm (l x b x d)
  • Beschermingssoort: IP33
  • 92 dB(A)
  • gewicht: 0,3 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

luchtbelleninjectie

afbeelding
Geschikt voor
  • Muli-Star DDP
  • Muli-Mini
Omschrijving
  • Voor uitrusting achteraf bij Muli-Mini en Muli-Star DDP afvalwateropvoerinstallaties
  • Met minicompressor en aansluitmateriaal
  • Ter verhoging van de bedrijfszekerheid
  • Bij vorming van drijflagen (vethoudend afvalwater)
  • gewicht: 1,9 kg

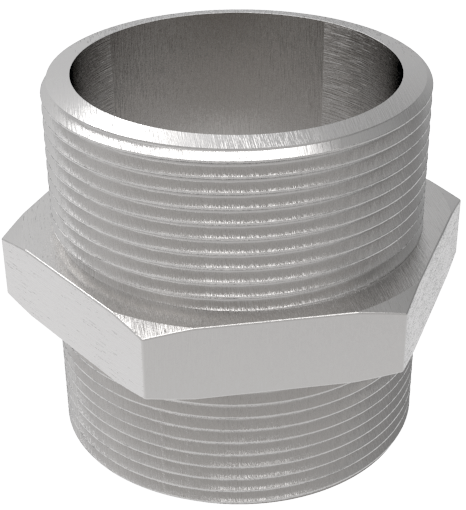

6-kt dubbele nippel 2" x 2"

afbeelding
Geschikt voor
  • Muli-Mini
    • Persleiding
Omschrijving
  • Van RVS, materiaal 1.4301
  • Voor overgang van IG 2" naar AG 2" van de drukleiding
  • gewicht: 0,3 kg

speciaal bevestigingsstuk DN50

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN50 (OD: 48 – 52mm)
  • Voor de geluidsontkoppeling
  • gewicht: 3,8 kg

speciaal bevestigingsstuk DN50

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN50 (OD: 57 – 61mm)
  • Voor de geluidsontkoppeling
  • gewicht: 2,6 kg

Speciaal bevestigingsstuk DN 70

afbeelding
Geschikt voor
  • Muli-Mini
Omschrijving
  • Als aanvullend onderdeel voor persleiding DN70 (OD: 73 – 76mm)
  • Voor de geluidsontkoppeling
  • gewicht: 2,3 kg

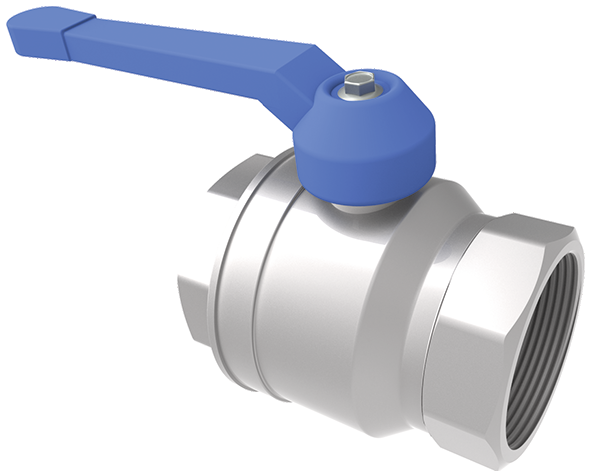

Kogelkraan 2"

afbeelding
Geschikt voor
  • Muli- Mini
Omschrijving
  • Als reserveonderdeel voor drukleiding
  • gewicht: 1,5 kg

inlaatspie DN50

afbeelding
Geschikt voor
  • Kelderafvoerput Junior met terugstuwafsluiter
  • Kelderafvoerput DN 100
  • Sinkamat-K (vrije opstelling)
  • LipuSmart-P
  • Muli-Mini
Omschrijving
  • Van kunststof
  • Met zijdelingse inlaat
  • Voor montage ter plaatse
  • gewicht: 0,1 kg

Schuifafsluiter DN 50

afbeelding
Geschikt voor
  • LipuMobil-P 0,8
  • Muli-Mini
Omschrijving
  • Van PVC
  • DN 50
  • Met afdichtring volgens DIN 19538
  • gewicht: 0,4 kg

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

Handmembraanpomp R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Voor wandmontage
  • Incl. slang
    • Binnendiameter: 48 x 80 mm
  • Incl. slangklemmen
    • Binnendiameter: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • gewicht: 14,4 kg

Driewegkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 3,3 kg

Afsluitkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Omschrijving
  • Bij handmembraanpomp
  • gewicht: 1 kg
