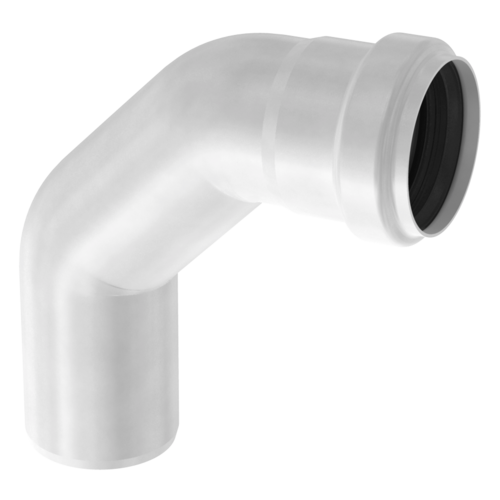

Lange bocht 87.5°

ACO Pipe in combinatie met ander ACO-afvoerproducten, biedt uitgebreide oplossingen voor de afvoer van gebouwen:

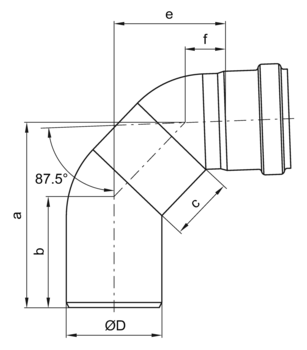

Nominale breedte buis	hoek α	Afmetingen						Afdichting	materiaal	gewicht	artikelnr.
		D	a	b	c	e	f			gewicht
		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]			[kg]

DN 40	87,5°	40	105	64	50	67	40	EPDM	1.4301	0,2	417340
DN 40	87,5°	40	105	64	50	67	40	EPDM	1.4404	0,2	417338

DN 50	87,5°	50	123	71	50	75	25	EPDM	1.4301	0,3	419146
DN 50	87,5°	50	123	71	50	75	25	EPDM	1.4404	0,3	419000

DN 75	87,5°	75	146	87	50	88	32	EPDM	1.4301	0,5	419148
DN 75	87,5°	75	146	87	50	88	32	EPDM	1.4404	0,5	419002

DN 110	87,5°	110	316	103	250	246	39	EPDM	1.4301	1,4	419150
DN 110	87,5°	110	316	103	250	246	39	EPDM	1.4404	1,4	419004

DN 160	87,5°	160	360	126	250	270	92	EPDM	1.4301	2,2	419152
DN 160	87,5°	160	360	126	250	270	92	EPDM	1.4404	2,2	419144

nominale grootte	hoek α	Afmetingen						Afdichting	materiaal	gewicht	artikelnr.
nominale grootte	hoek α	D	a	b	c	e	f	Afdichting	materiaal	gewicht	artikelnr.

DN 40	87,5°	40 mm	105 mm	64 mm	50 mm	67 mm	40 mm	EPDM	1.4301	0,2 kg	417340
DN 40	87,5°	40 mm	105 mm	64 mm	50 mm	67 mm	40 mm	EPDM	1.4404	0,2 kg	417338

DN 50	87,5°	50 mm	123 mm	71 mm	50 mm	75 mm	25 mm	EPDM	1.4301	0,3 kg	419146
DN 50	87,5°	50 mm	123 mm	71 mm	50 mm	75 mm	25 mm	EPDM	1.4404	0,3 kg	419000

DN 75	87,5°	75 mm	146 mm	87 mm	50 mm	88 mm	32 mm	EPDM	1.4301	0,5 kg	419148
DN 75	87,5°	75 mm	146 mm	87 mm	50 mm	88 mm	32 mm	EPDM	1.4404	0,5 kg	419002

DN 110	87,5°	110 mm	316 mm	103 mm	250 mm	246 mm	39 mm	EPDM	1.4301	1,4 kg	419150
DN 110	87,5°	110 mm	316 mm	103 mm	250 mm	246 mm	39 mm	EPDM	1.4404	1,4 kg	419004

DN 160	87,5°	160 mm	360 mm	126 mm	250 mm	270 mm	92 mm	EPDM	1.4301	2,2 kg	419152
DN 160	87,5°	160 mm	360 mm	126 mm	250 mm	270 mm	92 mm	EPDM	1.4404	2,2 kg	419144
