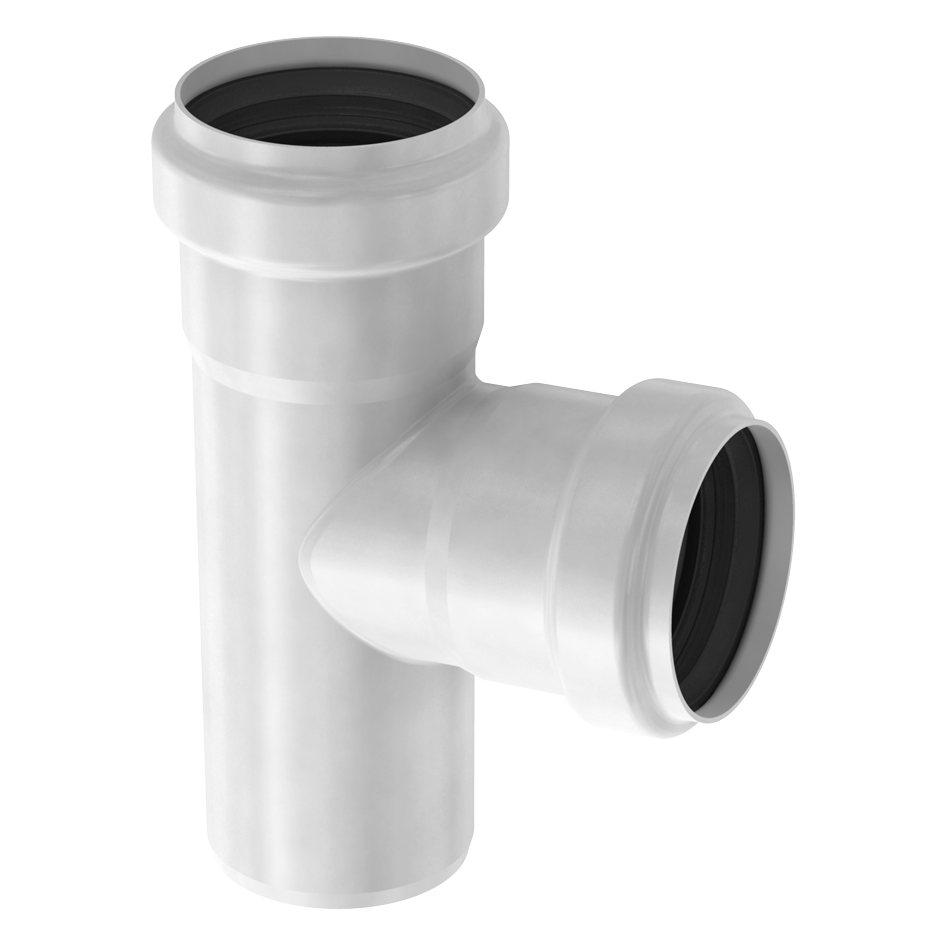

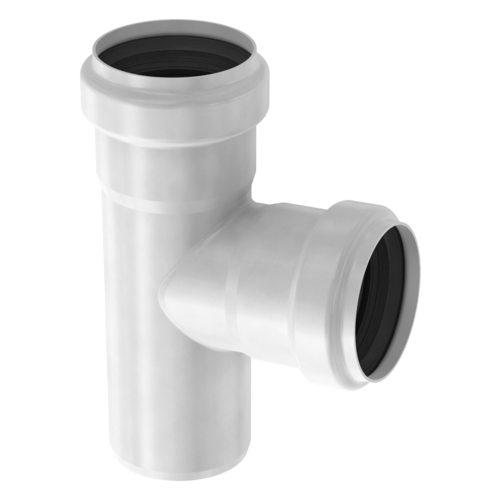

T-stuk

productvoordelen

ACO Pipe in combinatie met ander ACO-afvoerproducten, biedt uitgebreide oplossingen voor de afvoer van gebouwen:

Hygiënisch ontwerp volgens EN 1672, EN ISO 14159 en EHEDG document 8, 13 en 44
Bestand tegen thermische en dynamische verschillen
Snelle, betrouwbare en kosteneffectieve installatie
Bestand tegen zettingssprongen
Niet brandbaar
Knaagdierbestendig

artikelinformatie

Nominale breedte buis	hoek α	Afmetingen				Afdichting	materiaal	gewicht	artikelnr.
		D	a	b	c			gewicht
		[mm]	[mm]	[mm]	[mm]			[kg]

DN 40	45°	40	118	58	63	EPDM	1.4301	0,3	417366
DN 40	45°	40	118	58	63	EPDM	1.4404	0,3	417372
DN 40	87,5°	40	101	69		EPDM	1.4301	0,3	417362
DN 40	87,5°	40	101	69		EPDM	1.4404	0,3	417368

DN 50	45°	50	128	57	76	EPDM	1.4301	0,3	98748
DN 50	45°	50	128	57	76	EPDM	1.4404	0,3	98798
DN 50	87,5°	50	106	71		EPDM	1.4301	0,3	98732
DN 50	87,5°	50	106	71		EPDM	1.4404	0,3	98782

DN 75	45°	75	179	74	110	EPDM	1.4301	0,5	98800
DN 75	45°	75	179	74	110	EPDM	1.4404	0,5	98850
DN 75	87,5°	75	139	90		EPDM	1.4301	0,5	98734
DN 75	87,5°	75	139	90		EPDM	1.4404	0,5	98784

DN 110	45°	110	233	88	149	EPDM	1.4301	1,0	98802
DN 110	45°	110	233	88	149	EPDM	1.4404	1,0	98852
DN 110	87,5°	110	183	117		EPDM	1.4301	0,8	98736
DN 110	87,5°	110	183	117		EPDM	1.4404	0,8	98786

DN 125	45°	125	273	103	170	EPDM	1.4301	1,14	419760
DN 125	45°	125	273	103	170	EPDM	1.4404	1,14	419762
DN 125	87,5°	125	220	135		EPDM	1.4301	0,91	419748
DN 125	87,5°	125	220	135		EPDM	1.4404	0,91	419750

DN 160	45°	160	332	119	222	EPDM	1.4301	2,6	98804
DN 160	45°	160	332	119	222	EPDM	1.4404	2,6	98854
DN 160	87,5°	160	288	184		EPDM	1.4301	2,3	98738
DN 160	87,5°	160	288	184		EPDM	1.4404	2,3	98788

DN 200	45°	200	415	151	274	EPDM	1.4301	5,7	419427
DN 200	45°	200	415	151	274	EPDM	1.4404	5,7	419429
DN 200	87,5°	200	333	206		EPDM	1.4301	4,4	419419
DN 200	87,5°	200	333	206		EPDM	1.4404	4,4	419421

DN 250	45°	250	513	172	336	EPDM	1.4404	9,2	417108
DN 250	87,5°	250	363	215		EPDM	1.4404	5,5	417104

DN 315	45°	315	616	195	521	EPDM	1.4404	20,6	417209
DN 315	87,5°	315	476	281		EPDM	1.4404	14,8	417208

nominale grootte	hoek α	Afmetingen				Afdichting	materiaal	gewicht	artikelnr.
nominale grootte	hoek α	D	a	b	c	Afdichting	materiaal	gewicht	artikelnr.

DN 40	45°	40 mm	118 mm	58 mm	63 mm	EPDM	1.4301	0,3 kg	417366
DN 40	45°	40 mm	118 mm	58 mm	63 mm	EPDM	1.4404	0,3 kg	417372
DN 40	87,5°	40 mm	101 mm	69 mm		EPDM	1.4301	0,3 kg	417362
DN 40	87,5°	40 mm	101 mm	69 mm		EPDM	1.4404	0,3 kg	417368

DN 50	45°	50 mm	128 mm	57 mm	76 mm	EPDM	1.4301	0,3 kg	98748
DN 50	45°	50 mm	128 mm	57 mm	76 mm	EPDM	1.4404	0,3 kg	98798
DN 50	87,5°	50 mm	106 mm	71 mm		EPDM	1.4301	0,3 kg	98732
DN 50	87,5°	50 mm	106 mm	71 mm		EPDM	1.4404	0,3 kg	98782

DN 75	45°	75 mm	179 mm	74 mm	110 mm	EPDM	1.4301	0,5 kg	98800
DN 75	45°	75 mm	179 mm	74 mm	110 mm	EPDM	1.4404	0,5 kg	98850
DN 75	87,5°	75 mm	139 mm	90 mm		EPDM	1.4301	0,5 kg	98734
DN 75	87,5°	75 mm	139 mm	90 mm		EPDM	1.4404	0,5 kg	98784

DN 110	45°	110 mm	233 mm	88 mm	149 mm	EPDM	1.4301	1,0 kg	98802
DN 110	45°	110 mm	233 mm	88 mm	149 mm	EPDM	1.4404	1,0 kg	98852
DN 110	87,5°	110 mm	183 mm	117 mm		EPDM	1.4301	0,8 kg	98736
DN 110	87,5°	110 mm	183 mm	117 mm		EPDM	1.4404	0,8 kg	98786

DN 125	45°	125 mm	273 mm	103 mm	170 mm	EPDM	1.4301	1,14 kg	419760
DN 125	45°	125 mm	273 mm	103 mm	170 mm	EPDM	1.4404	1,14 kg	419762
DN 125	87,5°	125 mm	220 mm	135 mm		EPDM	1.4301	0,91 kg	419748
DN 125	87,5°	125 mm	220 mm	135 mm		EPDM	1.4404	0,91 kg	419750

DN 160	45°	160 mm	332 mm	119 mm	222 mm	EPDM	1.4301	2,6 kg	98804
DN 160	45°	160 mm	332 mm	119 mm	222 mm	EPDM	1.4404	2,6 kg	98854
DN 160	87,5°	160 mm	288 mm	184 mm		EPDM	1.4301	2,3 kg	98738
DN 160	87,5°	160 mm	288 mm	184 mm		EPDM	1.4404	2,3 kg	98788

DN 200	45°	200 mm	415 mm	151 mm	274 mm	EPDM	1.4301	5,7 kg	419427
DN 200	45°	200 mm	415 mm	151 mm	274 mm	EPDM	1.4404	5,7 kg	419429
DN 200	87,5°	200 mm	333 mm	206 mm		EPDM	1.4301	4,4 kg	419419
DN 200	87,5°	200 mm	333 mm	206 mm		EPDM	1.4404	4,4 kg	419421

DN 250	45°	250 mm	513 mm	172 mm	336 mm	EPDM	1.4404	9,2 kg	417108
DN 250	87,5°	250 mm	363 mm	215 mm		EPDM	1.4404	5,5 kg	417104

DN 315	45°	315 mm	616 mm	195 mm	521 mm	EPDM	1.4404	20,6 kg	417209
DN 315	87,5°	315 mm	476 mm	281 mm		EPDM	1.4404	14,8 kg	417208
