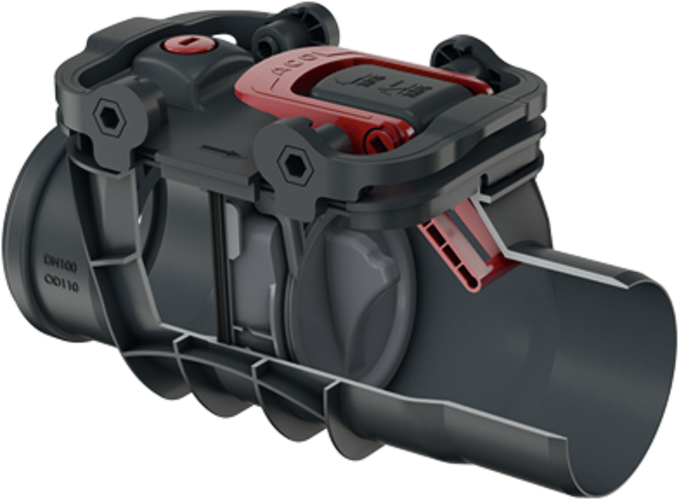

ACO Passavant Triplex dubbele terugstuwbeveiliging type 2 voor vrijliggende buisleidingen

productvoordelen

  • Compacte maat
  • Gereedschapsloos onderhoud
  • Snelsluiting/-sluitingen voor dekselvergrendeling
  • Voor het eerst voor triplex Ø50/Ø70:
    • "Dichtheidscontrole ter plekke" conform NEN-EN 13564 mogelijk
    • Slechts 6mm vervalhoek
  • Triplex Ø100 – Ø150:
    • Grote reinigings- en onderhoudsopening
    • Vanaf 8mm vervalhoek
    • Voor camera-inspectie geschikt
Kennisbank
Bestekservice
Bel of mail ons

productinformatie

  • Van kunststof
  • Type 2 gecontroleerd conform NEN-EN 13564
  • Voor fecaliënvrij afvalwater (grijs water) en regenwateropvangsystemen
  • Met twee automatisch sluitende terugstuwkleppen, daarvan één als met de hand vergrendelbare noodafsluiting
  • Met grote reinigings- en onderhoudsopening en testtrechter

infobox

De "Dichtheidscontrole ter plekke" conform NEN-EN 13564 is voor het eerst voor triplex Ø50/Ø70 mogelijk.

installatiebeschrijvingnominale afmetinggewichtartikelnr.Onthouden
[kg]
afbeeldingvoor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 500,42105.20.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 700,72107.20.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1001,72110.20.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1252,92125.20.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1503,02150.20.00
installatiebeschrijvingnominale afmetinggewichtartikelnr.
voor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 500,4 kg2105.20.00
voor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 700,7 kg2107.20.00
voor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1001,7 kg2110.20.00
voor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1252,9 kg2125.20.00
voor installatie in vrijliggende leiding
  • Type 2, geschikt voor:
    • Fecaliënvrij afvalwater (grauw water)
    • Regenwateropvangsystemen
  • Met twee terugstuwkleppen
  • Met noodafsluiter
DN 1503,0 kg2150.20.00

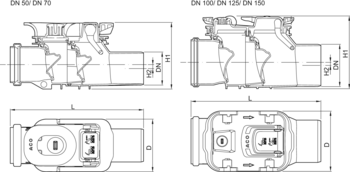

maattekening
nominale afmetingAfmetingenuitsparing
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 50802011351016410 x 180
DN 701082561971326475 x 210
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320

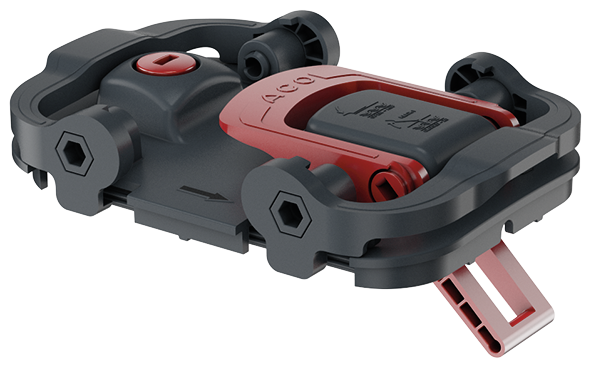

vergrendelsysteem

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
  • Ø110
Beschrijving
  • Met noodvergrendeling
  • gewicht: 0,6 kg
Artikelnr.
2110.20.11

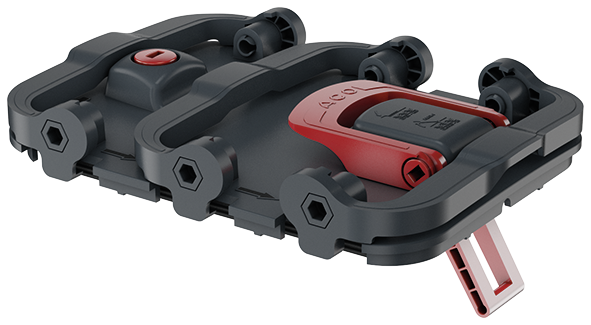

vergrendelsysteem

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Met noodvergrendeling
  • gewicht: 1,1 kg
Artikelnr.
2150.20.11

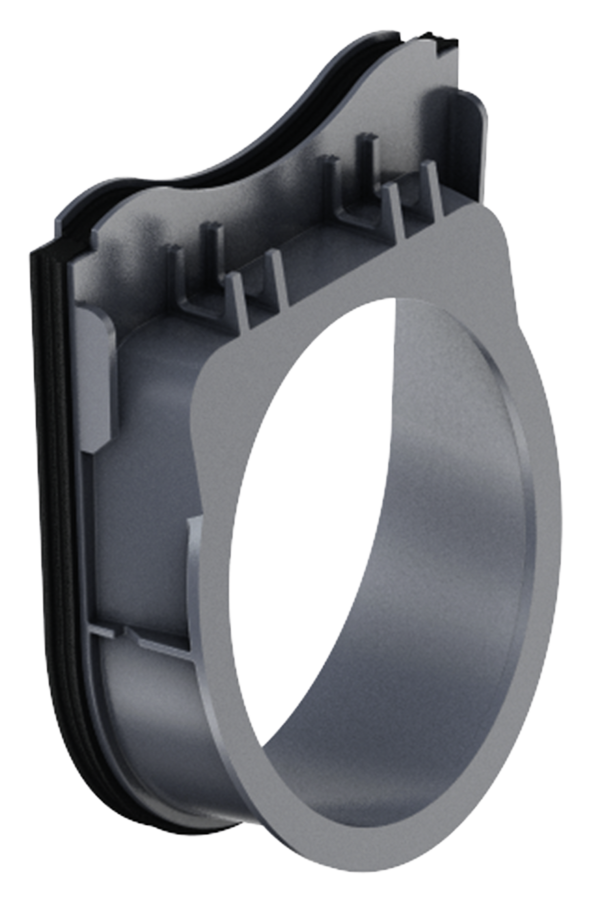

inschuifdeel

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Beschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,2 kg
Artikelnr.
2110.20.15

inschuifdeel

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,3 kg
Artikelnr.
2150.20.15

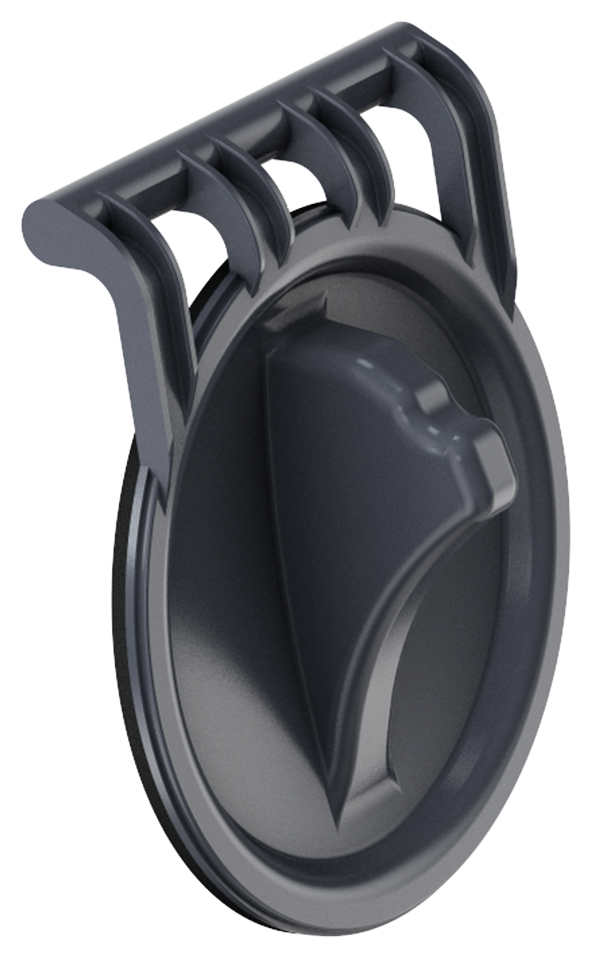

terugstuwafsluiterklep

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Beschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,1 kg
Artikelnr.
2110.20.12

terugstuwafsluiterklep

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,2 kg
Artikelnr.
2150.20.12

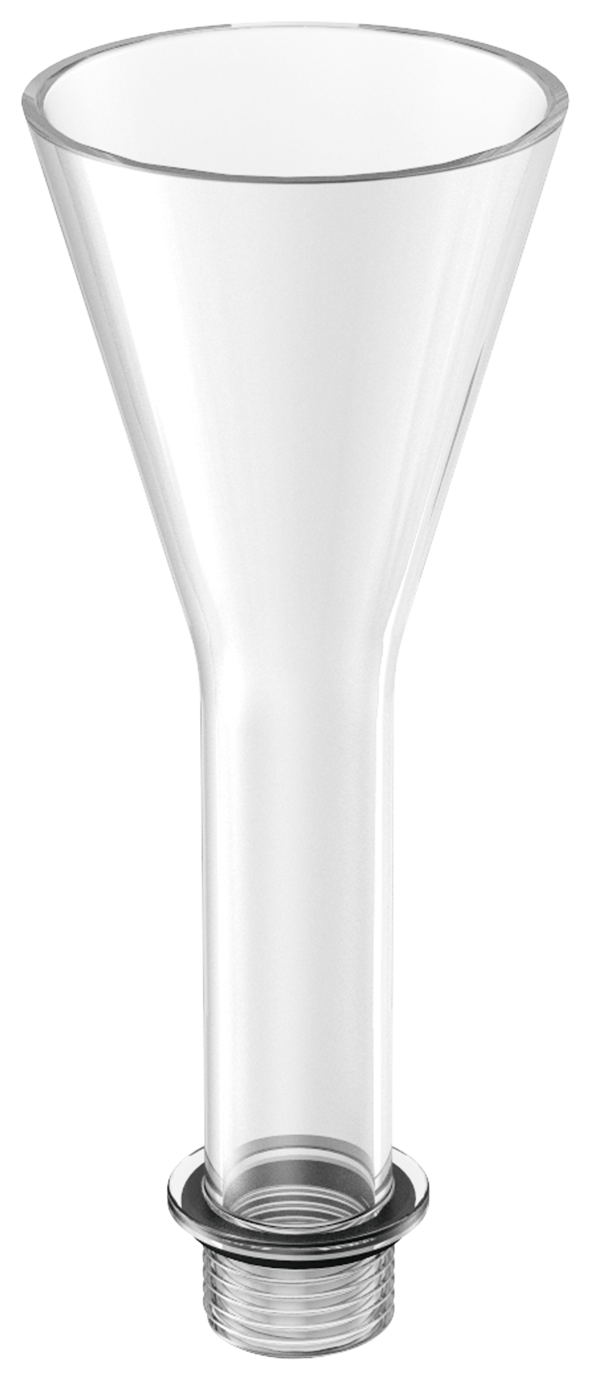

Testtrechter

Geschikt voor
  • ACO terugstuwbeveiligingen
Beschrijving
  • Voor onderhoud van alle nominale afmetingen
  • gewicht: 0,1 kg
Artikelnr.
2110.20.13

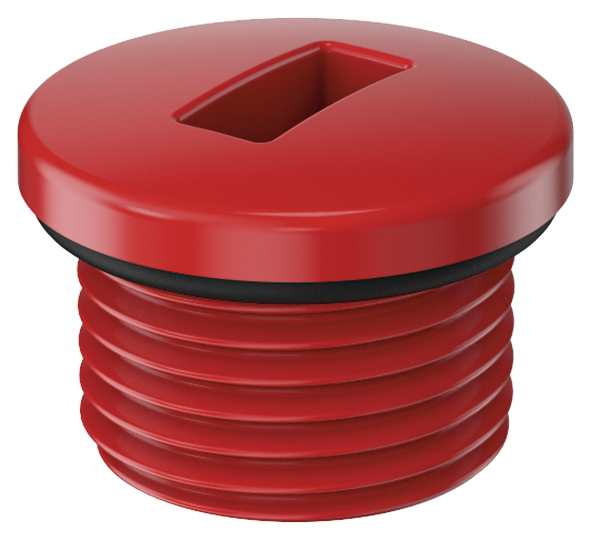

Borgschroef

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen
Beschrijving
  • Voor alle nominale afmetingen
  • gewicht: 0,1 kg
Artikelnr.
2110.20.14
