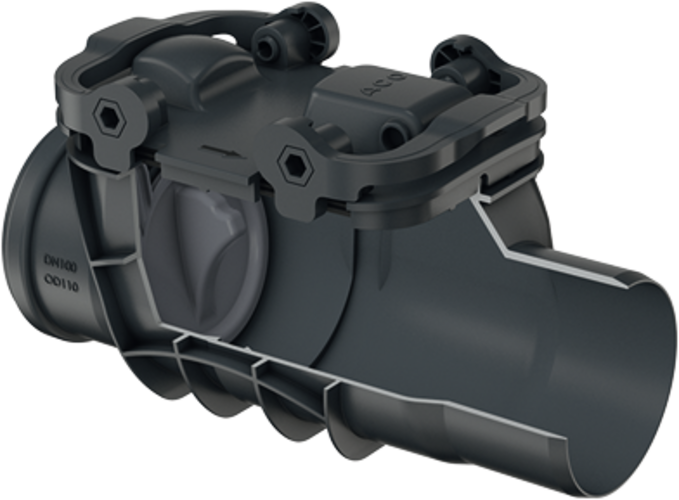

enkelvoudige terugstuwbeveiligingen Triplex type 0 – voor vrijliggende buisleidingen

productvoordelen

  • Compacte maat
  • Gereedschapsloos onderhoud
  • Snelsluiting voor dekselvergrendeling
  • Vanaf 8mm vervalhoek
  • Eenvoudige reiniging en onderhoud
  • Voor camera-inspectie geschikt

productinformatie

  • Van kunststof
  • Type 0 getest volgens NEN-EN 13564
  • Voor regenwateropvangsystemen met een automatisch sluitende terugstuwklep
  • Met grote reinigings- en onderhoudsopening
  • Uitbreidbaar tot type 1 en 2 volgens NEN-EN 13564 echter niet tot type 3-F

infobox

De "Dichtheidscontrole ter plekke" conform NEN-EN 13564 is voor het eerst voor triplex Ø50/Ø70 mogelijk.

installatiebeschrijvingnominale afmetinggewichtartikelnr.downloadsOnthouden
[kg]
afbeeldingvoor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1001,42110.00.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1252,52125.00.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1502,62150.00.00
installatiebeschrijvingnominale afmetinggewichtartikelnr.
voor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1001,4 kg2110.00.00
voor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1252,5 kg2125.00.00
voor installatie in vrijliggende leiding
  • Type 0, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
DN 1502,6 kg2150.00.00

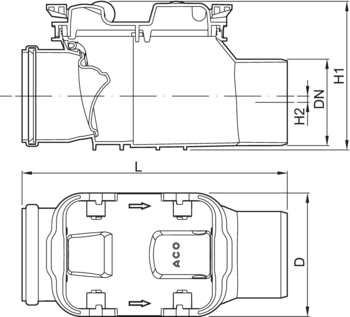

maattekening
nominale afmetingafmetingenuitsparing
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320

vergrendelsysteem

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
  • Ø110
Omschrijving
  • Met noodvergrendeling
  • gewicht: 0,6 kg

vergrendelsysteem

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Omschrijving
  • Met noodvergrendeling
  • gewicht: 1,1 kg

inschuifdeel

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Omschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,2 kg

inschuifdeel

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Omschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,3 kg

terugstuwafsluiterklep

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Omschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,1 kg

terugstuwafsluiterklep

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Omschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,2 kg

Testtrechter

Geschikt voor
  • ACO terugstuwbeveiligingen
Omschrijving
  • Voor onderhoud van alle nominale afmetingen
  • gewicht: 0,1 kg

Borgschroef

afbeelding
Geschikt voor
  • ACO terugstuwbeveiligingen
Omschrijving
  • Voor alle nominale afmetingen
  • gewicht: 0,1 kg
