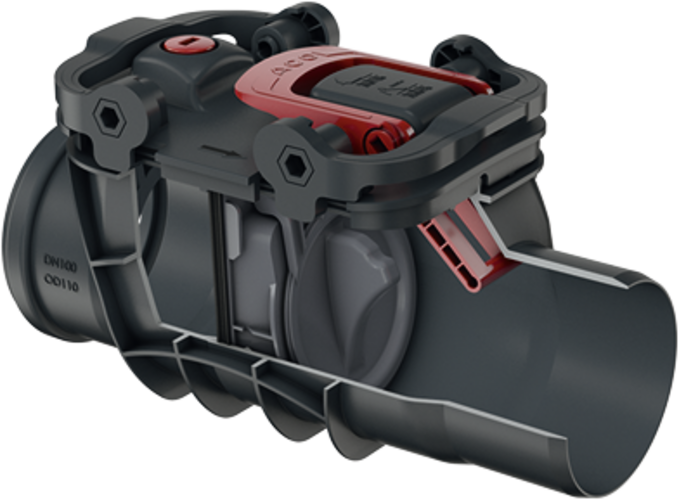

enkelvoudige terugstuwbeveiligingen Triplex type 1 – voor vrijliggende buisleidingen

productvoordelen

  • Compacte maat
  • Gereedschapsloos onderhoud
  • Snelsluiting voor dekselvergrendeling
  • Vanaf 8mm vervalhoek
  • Eenvoudige reiniging en onderhoud
  • Voor camera-inspectie geschikt

productinformatie

  • Van kunststof
  • Type 1 getest volgens NEN-EN 13564
  • Voor regenwateropvangsystemen met een automatisch sluitende terugstuwklep en noodafsluiting
  • Met grote reinigings- en onderhoudsopening
  • Uitbreidbaar tot type 2 volgens NEN-EN 13564 echter niet tot type 3-F

infobox

De "Dichtheidscontrole ter plekke" conform NEN-EN 13564 is voor het eerst voor triplex Ø50/Ø70 mogelijk.

installatiebeschrijvingnominale afmetinggewichtartikelnr.Onthouden
[kg]
afbeeldingvoor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1001,52110.10.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1252,72125.10.00
afbeeldingvoor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1502,92150.10.00
installatiebeschrijvingnominale afmetinggewichtartikelnr.
voor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1001,5 kg2110.10.00
voor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1252,7 kg2125.10.00
voor installatie in vrijliggende leiding
  • Type 1, geschikt voor regenwateropvangsystemen
  • Met een terugstuwklep
  • Met noodafsluiter
DN 1502,9 kg2150.10.00

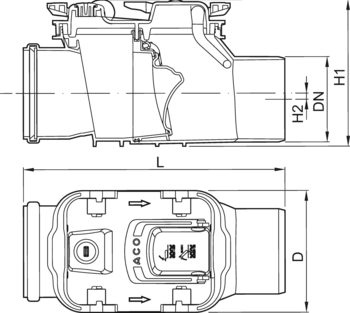

maattekening
nominale afmetingAfmetingenuitsparing
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320

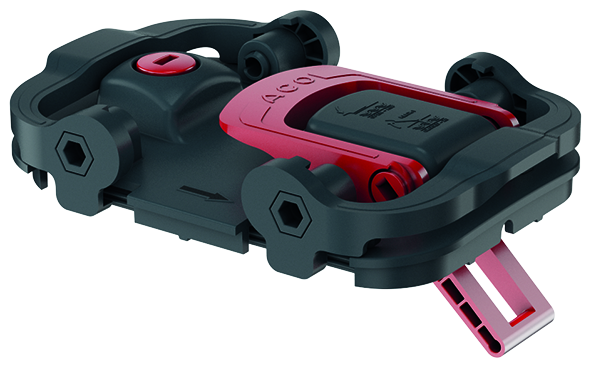

vergrendelsysteem

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
  • Ø110
Beschrijving
  • Met noodvergrendeling
  • gewicht: 0,6 kg

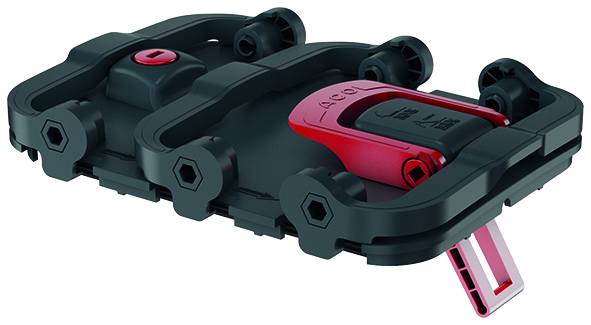

vergrendelsysteem

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Met noodvergrendeling
  • gewicht: 1,1 kg

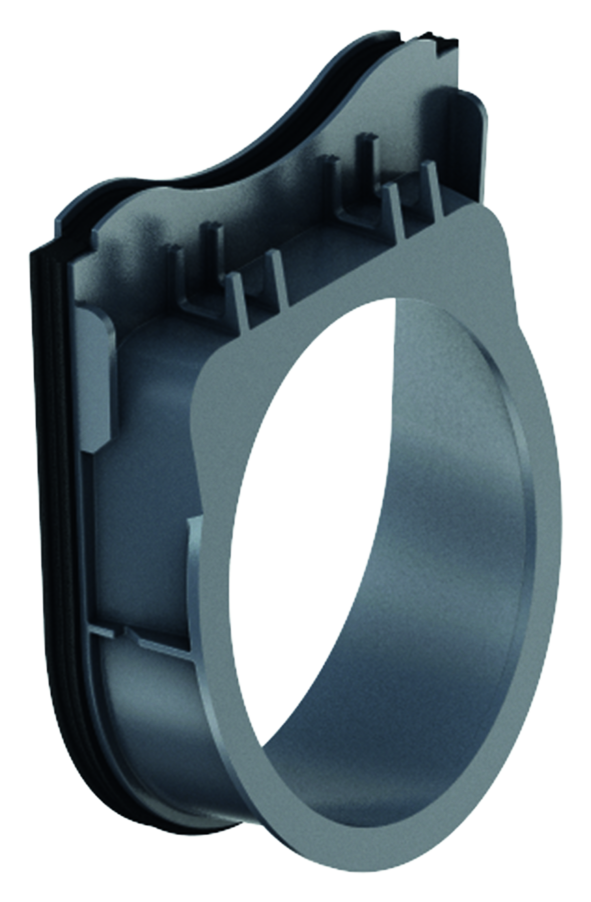

inschuifdeel

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Beschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,2 kg

inschuifdeel

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Inschuifdeel ter uitbreiding
  • gewicht: 0,3 kg

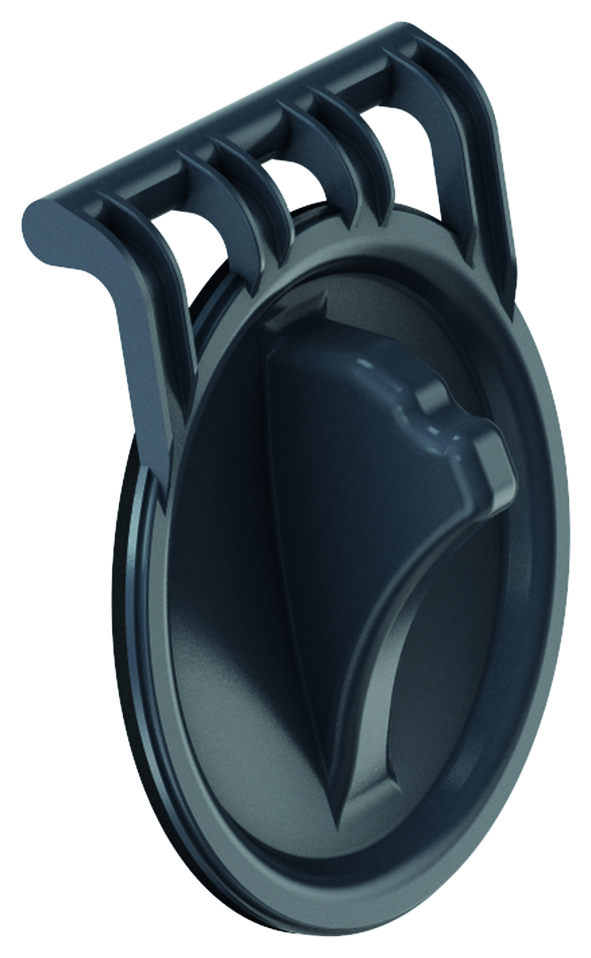

terugstuwafsluiterklep

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø110
Beschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,1 kg

terugstuwafsluiterklep

Geschikt voor
  • ACO terugstuwbeveiligingen Triplex
    • Ø125/Ø160
Beschrijving
  • Terugstuwklep voor uitbreiding
  • gewicht: 0,2 kg

Testtrechter

Geschikt voor
  • ACO terugstuwbeveiligingen
Beschrijving
  • Voor onderhoud van alle nominale afmetingen
  • gewicht: 0,1 kg

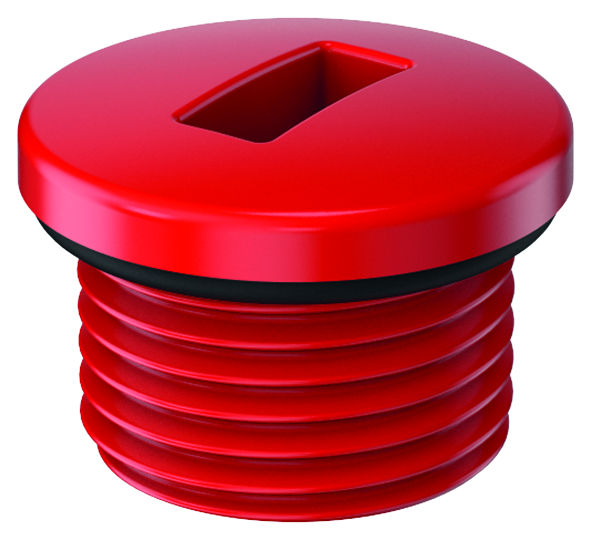

Borgschroef

Geschikt voor
  • ACO terugstuwbeveiligingen
Beschrijving
  • Voor alle nominale afmetingen
  • gewicht: 0,1 kg
