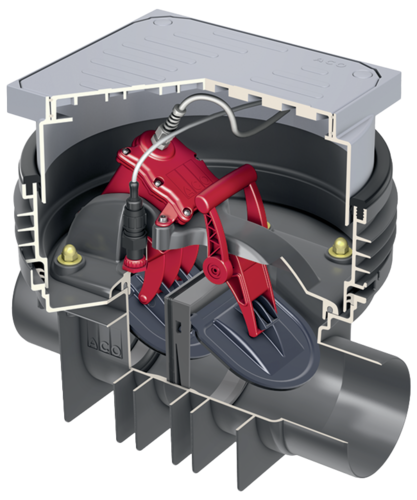

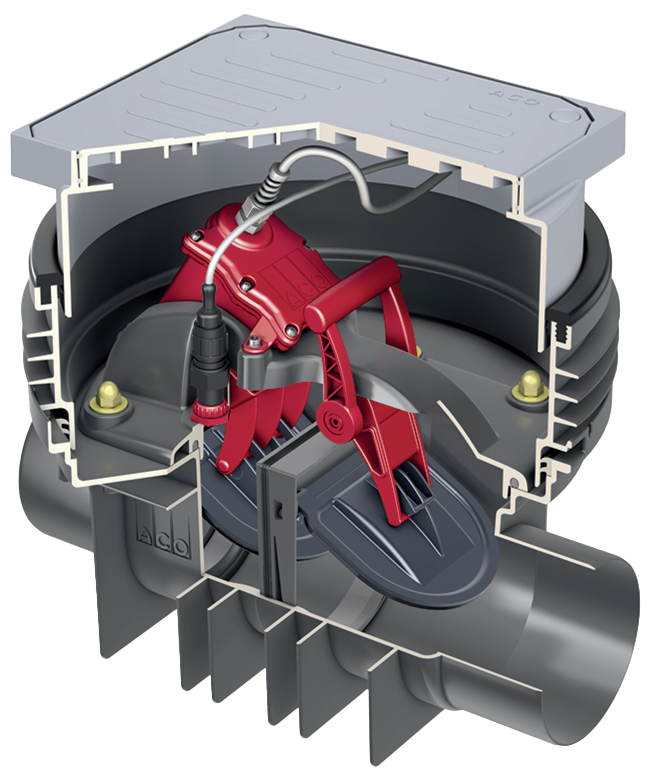

Quatrix-K – met schachtsysteem

afbeelding

productvoordelen

  • Naar keuze met hoogteverstelbare afdichtflens voor waterbestendig beton
  • Slechts 12mm gradiëntsprong
  • Slechts 71cm montageopening zonder tegenhelling
  • Optimaal voor renovatiegevallen
  • Voor camera-inspectie geschikt
  • Meetsysteem met druksensor in de behuizing vergemakkelijkt het installeren van de stuurleiding en zorgt voor storingsvrije werking

productinformatie

  • Van kunststof
  • Voor montage in de vloerplaat
  • Type 3F getest volgens NEN-EN 13564
  • Met 2-voudige terugstroombeveiliging
    • Met 1 vrijhangende klep
    • Met 1 handmatige vergrendelbare klep
  • Met grote reinigings- en onderhoudsopening en testbuis
  • Met stekkerklaar, elektrisch besturingsapparaat IP56 met geïntegreerde 4-wekelijkse zelfcontrole
  • Met optische en akoestische opstuwingsmelding
  • Met noodstroomvoorziening door duurzaam veiligheidsbatterij
  • Met potentiaalvrij contact voor doormelding
  • Motor overstromingsbestendig IP68 (3m, 24h)
  • Kabellengte: 5m (uitbreiding naar 30m mogelijk)
  • Hoogteverstelbaar en draaibaar opzetstuk
  • Oppervlaktewaterdichte keerplaat voor tegel- of kunststofafdekking
    • Belastingsklasse K3
  • Aansluitingen in de fabriek als spie-eind uitgevoerd
installatiebeschrijvingnominale afmetinggewichtartikelnr.downloadsOnthouden
[kg]
voor installatie in de vloer
  • Type 3F, geschikt voor
    • Fecaliënhoudend (zwartwater)
    • Fecaliënvrij (grauw water) afvalwater volgens EN 13564
  • Hoogteverstelbaar en draaibaar opzetstuk
  • Spatwaterdicht deksel voor betegelbaar oppervlak
    • Belastingsklasse: K 3
DN 10015,4620370
DN 12515,4620487
DN 15015,4620371
installatiebeschrijvingnominale afmetinggewichtartikelnr.
voor installatie in de vloer
  • Type 3F, geschikt voor
    • Fecaliënhoudend (zwartwater)
    • Fecaliënvrij (grauw water) afvalwater volgens EN 13564
  • Hoogteverstelbaar en draaibaar opzetstuk
  • Spatwaterdicht deksel voor betegelbaar oppervlak
    • Belastingsklasse: K 3
DN 10015,4 kg620370
voor installatie in de vloer
  • Type 3F, geschikt voor
    • Fecaliënhoudend (zwartwater)
    • Fecaliënvrij (grauw water) afvalwater volgens EN 13564
  • Hoogteverstelbaar en draaibaar opzetstuk
  • Spatwaterdicht deksel voor betegelbaar oppervlak
    • Belastingsklasse: K 3
DN 12515,4 kg620487
voor installatie in de vloer
  • Type 3F, geschikt voor
    • Fecaliënhoudend (zwartwater)
    • Fecaliënvrij (grauw water) afvalwater volgens EN 13564
  • Hoogteverstelbaar en draaibaar opzetstuk
  • Spatwaterdicht deksel voor betegelbaar oppervlak
    • Belastingsklasse: K 3
DN 15015,4 kg620371

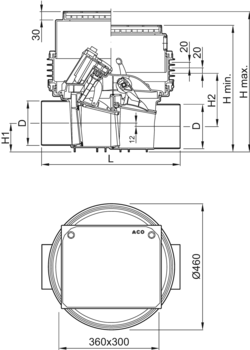

maattekening
nominale afmetingafmetingenuitsparing
DLH1H2H min.H max.
[mm][mm][mm][mm][mm][mm][mm]
DN 10011046079217460512560 x 710
DN 12512546986210460512560 x 730
DN 150160504104192460512560 x 820

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 30 mA
  • Afmeting: Ø62x85 mm (L/B x T)
  • Beschermingssoort: IP66
  • 95 dB(A)
  • gewicht: 0,3 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

verlengstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Met lamellendichtring
  • Trapsgewijze ophoging per 116mm
    • Bij Muli-UF max. 1x tussenstuk
    • Bij Sinkamat-K maximaal 2x tussenstukken monteren
    • Bij Quatrix-K en Muli-UF (excl. flex- slang 0150.57.82) maximaal 1x tussen monteren
  • gewicht: 3,4 kg

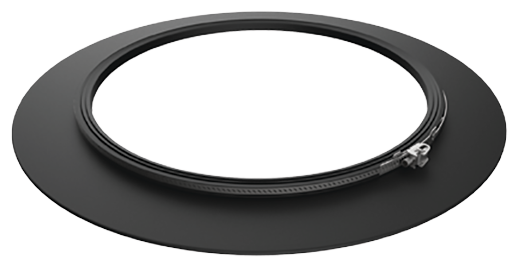

afdichtflens

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Voor de inbouw in waterdicht beton
    • Maximaal grondwaterpeil: 2m
  • gewicht: 4,2 kg

opzetstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving
  • gewicht: 2,6 kg

tweezijdige afdekking

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving

Afdekdraaiplaat voor tegel- of kunststofafdekking

  • gewicht: 1 kg

Testtrechter

Geschikt voor
  • ACO terugstuwbeveiligingen
Omschrijving
  • Voor onderhoud van alle nominale afmetingen
  • gewicht: 0,1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (10m)
  • Motorkabel (5m)
  • gewicht: 1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (20m)
  • Motorkabel (15m)
  • gewicht: 2,1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (30m)
  • Motorkabel (25m)
  • gewicht: 3,2 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 30 mA
  • 62 x 62 x 85 mm (l x b x d)
  • Beschermingsklasse: IP66
  • 95dB(A)
  • gewicht: 0,2 kg

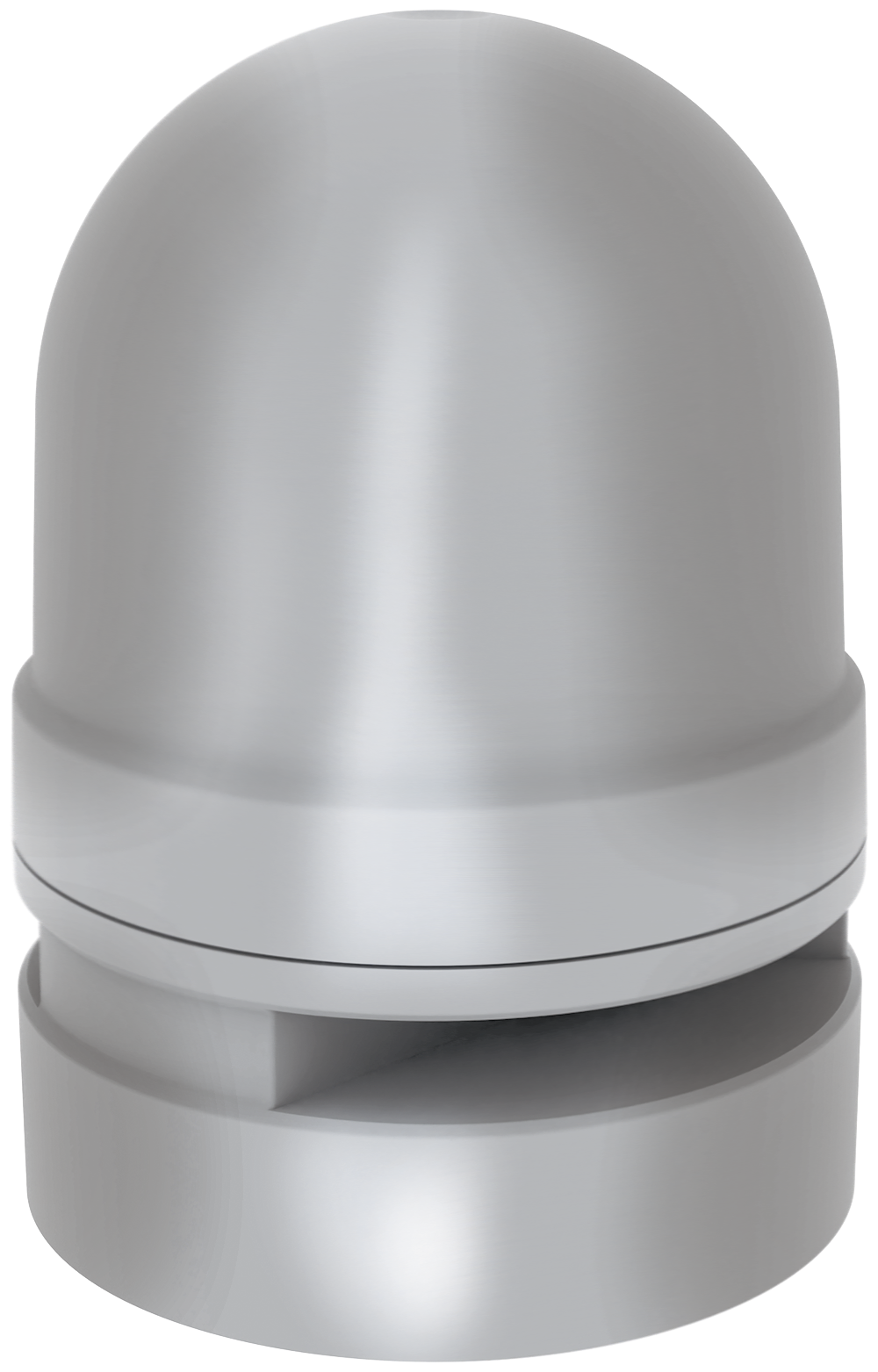

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg
