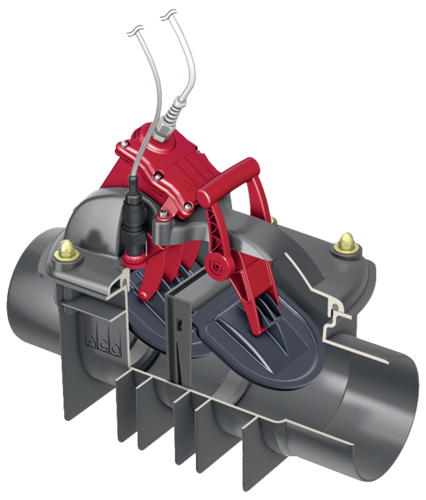

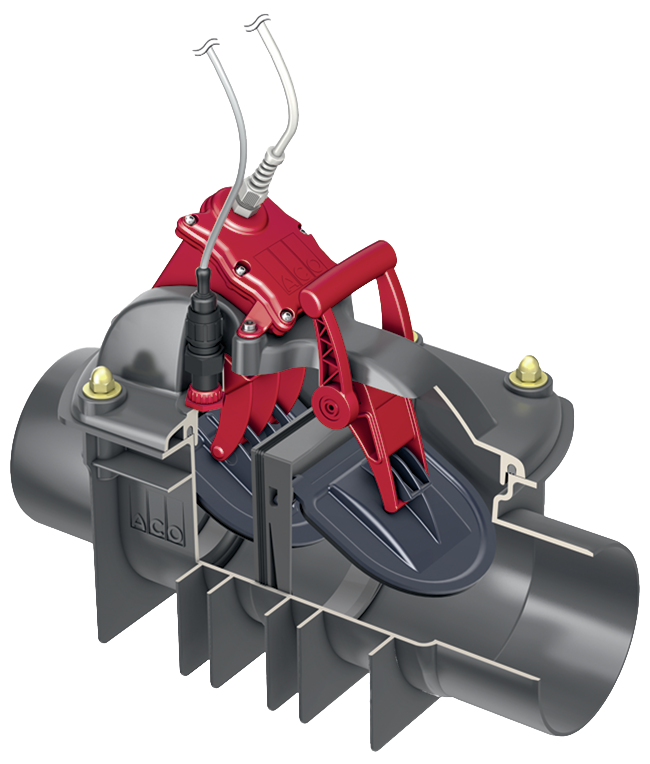

Quatrix-K – voor vrijliggende buisleidingen

afbeelding

productvoordelen

  • Slechts 12mm gradiëntsprong
  • Slechts 71cm montageopening zonder tegenhelling
  • Optimaal voor renovatiegevallen
  • Voor camera-inspectie geschikt
  • Meetsysteem met druksensor in de behuizing vergemakkelijkt het installeren van de stuurleiding en zorgt voor storingsvrije werking.

productinformatie

  • Van kunststof
  • Voor installatie in vrijliggende pijpdingen
  • Type 3F gecontroleerd conform NEN-EN 13564
  • Met 2-voudige terugstuwbeveiliging
    • Met 1 automatische bedieningsafsluiting
    • Met 1 handmatige noodafsluiting
  • Met grote reinigings- en onderhoudsopening en testbuis
  • Met insteekklaar, elektrisch besturingsapparaat IP54 met geïntegreerde 4-wekelijkse zelfcontrole
  • Met optische en akoestische opstuwingsmelding
  • Met noodstroomvoorziening
  • Met potentiaalvrij contact voor afstandsmelding
  • Motor overstromingsbestendig IP68 (3m, 24H)
  • Kabellengte: 5m (uitbreiding op 30m mogelijk)
  • Aansluitbuizen in de fabriek als spitseinden gevormd

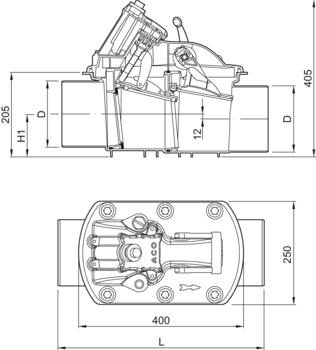

maattekening
nominale afmetingafmetingenuitsparing
DLH1
[mm][mm][mm][mm]
DN 10011046079350 x 710
DN 12512546986350 x 730
DN 150160504104350 x 820

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
Omschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 15 mA
  • Afmeting: 172 x 70 x 78 mm (l x b x d)
  • Beschermingssoort: IP33
  • 92 dB(A)
  • gewicht: 0,3 kg

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Omschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg

set van aansluitings- en overstromingmodule

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen Triplex-K
  • Ø110 – Ø160
  • Terugstuwbeveiligingen Quatrix-K
  • Alle opvoerinstallaties voor afvalwater
  • Alle afscheiders
  • Slibvangput-duo
Omschrijving
  • Voor de melding van een lekkage geactiveerd door bijv. leidingbreuk
  • Voor elektrisch geleidende vloeistoffen
  • Met potentiaalvrij contact
  • Optische en akoestische alarmmelding (ca. 80db)
  • Behuizing: 160 x 120 x 75mm (L x H x D)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar
    • Kabellengte: 1,4m
  • Overstromingsmelder met kabel (10m)
  • gewicht: 1,1 kg

verlengstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Met lamellendichtring
  • Trapsgewijze ophoging per 116mm
    • Bij Muli-UF max. 1x tussenstuk
    • Bij Sinkamat-K maximaal 2x tussenstukken monteren
    • Bij Quatrix-K en Muli-UF (excl. flex- slang 0150.57.82) maximaal 1x tussen monteren
  • gewicht: 3,4 kg

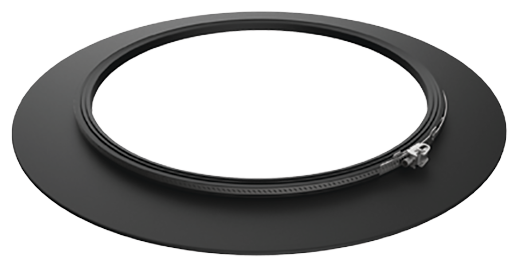

afdichtflens

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
  • Sinkamat-K (ondergrond)
  • Muli-UF (ondergrond)
  • Quatrix-K
Omschrijving
  • Voor de inbouw in waterdicht beton
    • Maximaal grondwaterpeil: 2m
  • gewicht: 2 kg

opzetstuk

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving
  • gewicht: 2,6 kg

tweezijdige afdekking

afbeelding
Geschikt voor
  • Terugstuwbeveiligingen voor inbouw in de vloer
Omschrijving

Afdekdraaiplaat voor tegel- of kunststofafdekking

  • gewicht: 1 kg

Testtrechter

Geschikt voor
  • ACO terugstuwbeveiligingen
Omschrijving
  • Voor onderhoud van alle nominale afmetingen
  • gewicht: 0,1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (10m)
  • Motorkabel (5m)
  • gewicht: 1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (20m)
  • Motorkabel (15m)
  • gewicht: 2,1 kg

verlengingsset

afbeelding
Geschikt voor
  • Fecaliën-terugstroombeveiligingsautomaat Quatrix-K type 3F
Omschrijving
  • Voor kabelgeleidingen DN70
  • Hoek en bochten ≤ 45°
  • Sensorkabel (30m)
  • Motorkabel (25m)
  • gewicht: 3,2 kg

alarmhoorn

afbeelding
Geschikt voor
  • Alarmapparaat
  • Alarmapparaat met GSM- module
Omschrijving
  • Bedrijfsspanning: 12V DC
  • Stroomopname: 150mA
  • 172 x 70 x 78mm (l x b x d)
  • Beschermingsklasse: IP33
  • 92dB(A)
  • gewicht: 0,2 kg

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
Omschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg
